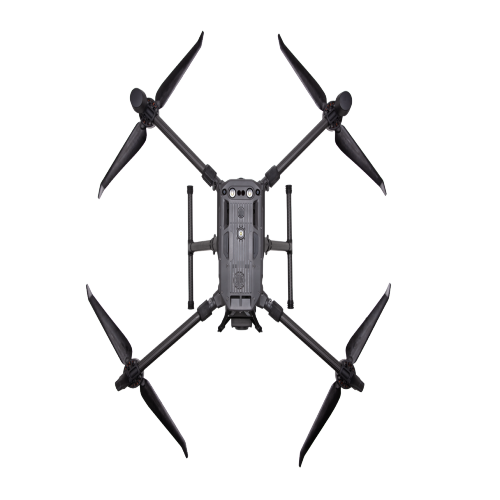

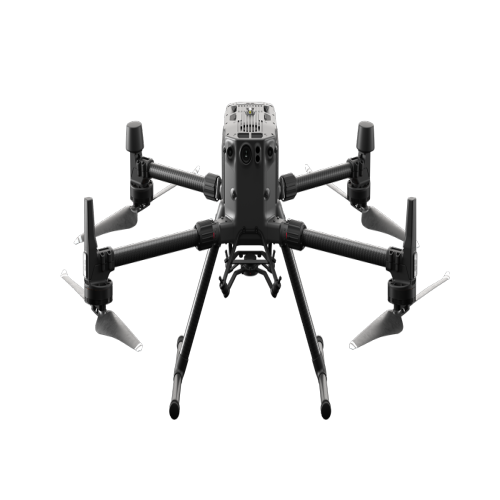

Matrice 300 RTK

Matrice 300 RTK

Matrice 300 RTK

Kiemelkedő jellemzők:

  • 15 km maximális adatátvitel
  • Valósidejű, automatikus váltás 2.4/5.8 GHz között
  • 55 perc maximális repülési idő
  • 6-irányú érzékelés és pozícionálás
  • Elsődleges repüléskijelzés
  • IP45 por,- és vízállósági besorolás
  • -20°C – +50°C működési hőmérséklet
  • Menetközben cserélhető akkumulátorok
  • UAV HMS (állapot kezelési rendszer)
Kategória:

Leírás

Kiemelkedő jellemzők:

  • 15 km maximális adatátvitel
  • Valósidejű, automatikus váltás 2.4/5.8 GHz között
  • 55 perc maximális repülési idő
  • 6-irányú érzékelés és pozícionálás
  • Elsődleges repüléskijelzés
  • IP45 por,- és vízállósági besorolás
  • -20°C – +50°C működési hőmérséklet
  • Menetközben cserélhető akkumulátorok
  • UAV HMS (állapot kezelési rendszer)



FEJLETT ADATKÖZLÉSI RENDSZER

A Matrice 300 RTK új irányvonalat mutat a kereskedelmi drón piac számára.

A vadonatúj OcuSync Enterprise akár 15 km távolságra is képes az adatközlésre, valamint támogatja a háromcsatornás 1080p videót.

A 2,4 GHz és 5,8 GHz közötti valós idejű automatikus váltás megbízhatóbb repülést tesz lehetővé nagy interferenciájú környezetben is, míg az AES-256 titkosítás biztonságos adatátvitelt kínál.



FEJLETT REPÜLÉSI TELJESÍTMÉNY

A kifinomult keret- és meghajtó rendszer kialakítás hatékonyabb és stabilabb repülést biztosít, még a legzordabb időjárási és terepi körülmények között is.

A Matrice 300 RTK-t 55 percnyi repülési idő, 7 m/s süllyedési sebesség és 23 m/s maximális sebesség jellemzi. Ellenáll a 15 m/s-os széllökéseknek, maximális emelkedési magassága pedig 7000 méter.

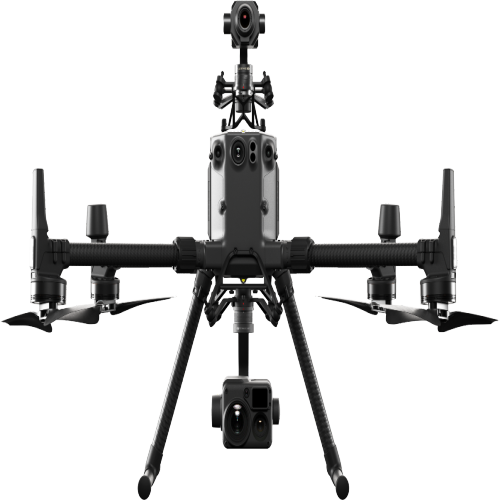

TÖBBFÉLE HASZNOS TEHER KONFIGURÁCIÓ

Alakítsa ki M300 RTK UAV-jét saját feladataihoz igazítva!

Egyszerre akár 3 hasznos teher is felszerelhető rá, a maximális teherbírás 2,7 kg.

Egy lefelé néző gimbal

Egy felfelé néző gimbal x Egy lefelé néző gimbal

Egye felfelé néző gimbal x Kettős lefelé néző gimbal



INTELLIGENS ELLENŐRZÉS

Küldetések élő felvétele
Rögzítse repülése olyan műveleti jellemzőit, mint például a repülőgép mozgása, a gimbal tájolása, a fényképezés, vagy a nagyítási szintek. Ezekkel repülési mintafájlokat hozhat létre, a későbbi inspekciós munkák automatizált támogatásához.
AI Spot-Check7
Automatizálja a rutin inspekciós műveleteket, hogy minden alkalommal egységesített eredményeket kapjon. A fedélzeti mesterséges intelligencia felismeri a vizsgálandó objektumokat és azonosítja azokat a későbbi automatizált küldetésekben, így biztosítja a következetes keretrendszert feladataihoz.
Waypoints 2.0
Hozzon létre akár 65.535 útpontot, és állítson be akár több végrehajtandó műveletet egy, vagy több hasznos felszálló terhe számára, beleértve akár harmadik féltől származó eszközöket is!
A legoptimálisabb berepülendő út kerül mindig megtervezésre, a feladat rugalmas és hatékony végrehajtása érdekében.



OKOS KIJELÖLÉS & KÖVETÉS

PinPoint
Jelöljön ki egyszerű koppintással egy objektumot a kamera vagy a térképi nézetében, és a fejlett érzékelő fúziós algoritmusok azonnal kiszámítják annak koordinátáit. Ezek AR ikonként az összes kamera nézeten megjelennek.
A tárgy helye automatikusan megosztásra kerül egy másik távirányítóval, vagy olyan online platformokkal, mint pl. a DJI FlightHub9.
Smart Track
Azonosítson és kövessen mozgó objektumokat, például személyeket, közúti járműveket, vagy hajókat a Smart Track funkcióval, úgy hogy alkalmazza az automatikus nagyítást a folyamatos követés és megfigyelés közben. A dinamikusan követett objektum helyzetét folyamatosan megkapja, illetve megoszthatja egy másik távirányítóval, vagy a DJI FlightHub9-vel.



REPÜLŐGÉPSZINTŰ HELYZETFELISMERÉS

Az M300 RTK új elsődleges repülési kijelzőt (PFD) alkalmaz, amely integrálja a repülési, navigációs és akadályinformációkat, hogy a pilótát kivételes helyzettudatossággal ruházza fel.


Repülési információ

A rendszer a repülési információkat, például a repülőgép helyzetét, magasságát és sebességét, valamint a szél sebességét és irányát intuitív módon jeleníti meg.

Navigációs kijelző

A pilóták hatékonyabban szemlélhetik a repülőgép irányának, berepült pályájának, PinPoint információinak és visszatérési pont élő, valós helyzetét. A rendszer az új akadálytérképpel egyszerre jeleníti meg az összes közeli akadályt, így nyújtva teljes körű tájékoztatást a felhasználónak.



FEJLETT KETTŐS VEZÉRLÉS

Bármelyik kezelő egyetlen pillanat alatt átveheti a repülő eszköz vagy annak hasznos felszálló terhe feletti irányítást. Ez új lehetőségeket teremt a küldetésstratégiák kialakításakor, valamint nagyobb rugalmasságot biztosít a különböző műveletek során.



ERŐTELJES FIGYELŐRENDSZER, AMELYRE TÁMASZKODHAT

A repülésbiztonság és a jármű légi stabilitásának fokozása érdekében a kettős képalkotó és a ToF érzékelők a repülőgép mind a hat oldalán helyet kaptak. Ezek maximális észlelési hatótávolsága akár 40 méter is lehet.
A DJI Pilot alkalmazás segítségével mód van a repülőeszköz érzékelési tulajdonságainak testre szabására. Ez a 6 irányú érzékelő- és helymeghatározó rendszer, még bonyolult üzemi körülmények között is segít megőrizni a légi jármű és környezete épségét és elérni a küldetés célját.


Légi jármű

MéretekKihajtva, propellerek nélkül, 810×670×430 mm (hossz×szélesség×magasság)
Összehajtva, propellerekkel, 430×420×430 mm (hossz×szélesség×magasság)
Átlós tengelytávolság895 mm
Súly (egyetlen lefele gimballal)Körülbelül 3,6 kg (akkumulátorok nélkül)
Körülbelül 6,3 kg (két TB60 típusú akkumulátorral)
Maximális hasznos teher2,7 kg
Maximális felszállási súly9 kg
Üzemi frekvencia2,4000-2,4835 GHz
5,725-5,850 GHz
EIRP2,4000-2,4835 GHz:
29,5 dBm (FCC); 18,5dBm (CE)
18,5 dBm (SRRC); 18,5dBm (MIC)
5,725-5,850 GHz:
28,5 dBm (FCC); 12,5dBm (CE)
28,5 dBm (SRRC)
Lebegési pontosság (P-üzemmód GPS-sel)Függőleges:
±0,1 m (Vision Rendszer engedélyezve)
±0,5 m (GPS engedélyezve)
±0,1 m (RTK engedélyezve)
Vízszintes:
±0,3 m (Vision rendszer engedélyezve)
±1,5 m (GPS engedélyezve)
±0,1 m (RTK engedélyezve)
RTK pozícionálási pontosságAmikor az RTK engedélyezve van és rögzített:
1 cm+1 ppm (vízszintes)
1,5 cm + 1 ppm (függőleges)
Maximális szögsebességPitch: 300 °/s, Yaw: 100 °/s
Maximális Pitch szög30° (P-üzemmód, Előre Vision rendszer engedélyezve: 25°)
Maximális emelkedési sebességS üzemmód: 6 m/s
P üzemmód:5 m/s
Maximális ereszkedési sebesség (függőleges)S üzemmód: 5 m/s
P üzemód:4 m/s
Maximális ereszkedési sebesség (tilt)S Üzemmód: 7 m/s
Maximális sebességS üzemmód: 23 m/s
P üzemmód:17 m/s
Maximális szolgáltatási magasság a tengerszint felett5000 m (2110-es propellerekkel, felszállási súly ≤ 7 kg) / 7000 m (2195-es propellerekkel, felszállási súly ≤ 7 kg)
Maximális szél ellenállás15 m/s
Maximális repülési idő55 perc
Támogatott DJI Gimbal eszközökZenmuse XT2/XT S/Z30/H20/H20T
Támogatott Gimbal konfigurációkEgyszeres lefele Gimbal, duális lefele Gimbalok, egyszeres felfele Gimbal, Felfele és lefele Gimbalok, Tripla Gimbalok
Behatolás védelmi besorolásIP45
GNSSGPS+GLONASS+BeiDou+Galileo
Üzemi hőmérséklet(-20 °C) – (50 °C) ((-4 °F) – (122 ° F))

Távirányító

Üzemi frekvencia2,4000-2,4835 GHz
5,725-5,850 GHz
Maximális átviteli távolság (akadály nélkül, interferencia mentesen)NCC/FCC: 15 km
CE/MIC: 8 km
SRRC: 8 km
EIRP2,4000-2,4835 GHz:
29,5 dBm (FCC) 18,5dBm (CE)
18,5 dBm (SRRC); 18,5dBm (MIC)
5,725-5,850 GHz:
28,5 dBm (FCC); 12,5dBm (CE)
20,5 dBm (SRRC)
Külső akkumulátorMegnevezés: WB37 Intelligens Akkumulátor
Kapacitás: 4920 mAh
Feszültség: 7,6V
Típus: LiPo
Energia: 37,39Wh
Töltési idő (BS60-as intelligens akkumulátor állomással): 70 perc (15°C – 45°C); 130 perc (0°C – 15°C)
Beépített akkumulátorTípus: 18650 lítium ion akkumulátor (5000 mAh @ 7,2 V)
Töltés: 12V/2A típusú USB töltő használandó
Névleges teljesítmény: 17 W
Töltési idő: 2 óra és 15 perc (12V /2A típusú USB töltővel)
Az akkumulátor élettartamaBeépített akkumulátor: Kb. 2,5 óra
Beépített akkumulátor+Külső akkumulátor: Kb. 4,5 óra
USB áramforrás5 V / 1,5 A
Üzemi hőmérséklet(-20 °C) – (40 °C) ((-4 °F) – (104 °F))

Vision Rendszer

Akadály érzékelési tartományElőre/Hátra/Balra/Jobbra: 0,7-40m
Felfele/Lefele: 0,6-30 m
FOVElőre/Hátra/Lefele: 65° (H), 50° (V)
Balra/Jobbra/felfele: 75°(H), 60°(V)
Üzemeltétetési környezetEgyértelmű mintákkal és megfelelő világítással rendelkező felületek (> 15 lux)

Infravörös ToF érzékelő rendszer

Akadály érzékelési tartomány0,1-8 m
FOV30 ° (±15 °)
Üzemeltetési környezetNagy, diffúz és tükröződő akadályok (visszaverődő-képesség >10%)

Felső és alsó kiegészítő világítás

Hatásos világítási távolság5 m

FPV Kamera

Felbontás960p
FOV145 °
Képkocka szám30 fps

Intelligens Repülési Akkumulátor

NévTB60
Kapacitás5935 mAh
Feszültség52,8 V
Akkumulátor típusLiPo 12S
Energia274 Wh
Nettó súlyKörülbelül 1,35 kg
Üzemi hőmérséklet(-4 °F) – (122 °F) ((-20 °C) – (50 °C))
Ideális tárolási hőmérséklet71,6 °F – 86 °F (22 °C – 30 °C)
Töltési hőmérséklet(-4°F) – (104°F) ((-20°C) – (40°C))
(Amikor a hőmérséklet kisebb, mint 5 °C, automatikusan aktiválódik egy önfűtő funkció. Az alacsony hőmérsékleten történő töltés lerövidítheti az akkumulátor élettartamát)
Töltési időBS60 intelligens akkumulátor állomással:
220V input: 60 perc (két TB60 típusú akkumulátor teljes feltöltése), 30 perc (két TB60 típusú akkumulátor feltöltése 20 %-ról 90 %-ra)
110 V input: 70 perc (két TB60 típusú akkumulátor teljes feltöltése), 40 perc (két TB60 típusú akkumulátor feltöltése 20 %-ról 90 %-ra )

BS60-as intelligens töltőállomás

Méretek501*403*252mm
Nettó súly8,37 kg
Maximális kapacitásTB60 típusú intelligens repülési akkumulátor × 8
WB37 típusú intelligens akkumulátor × 4
Input100-120 VAC, 50-60 Hz / 220-240 VAC, 50-60 Hz
Maximális bemeneti teljesítmény1070W
Kimeneti teljesítmény100-120 V: 750 W
220-240 V: 992 W
Üzemi hőmérséklet(-4 °F) – (104 °F) ((-20 °C) – (40 °C))
