Leírás
Kiemelkedő jellemzők:
- Auto-fókusz a pontos és gyors élességállításért (C5 kiépítésben)
- Erőteljes, nagy hatótávolságú EDM
- Kétoldali színes érintőképernyő
- L2P biztonsági helymeghatározó technológia
- Kompakt, könnyű és terepálló tervezés
A MUNKAVÉGZÉS HATÉKONY ÉS PONTOS MÓDJA

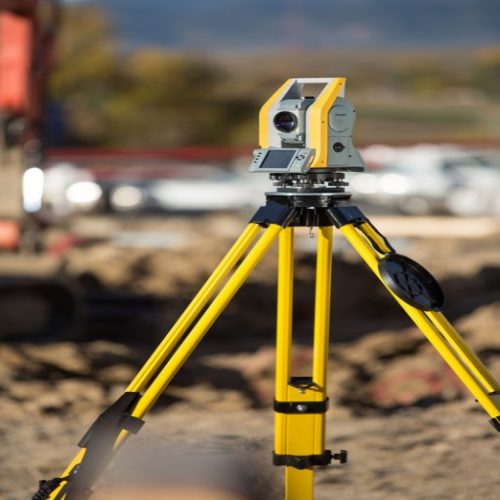

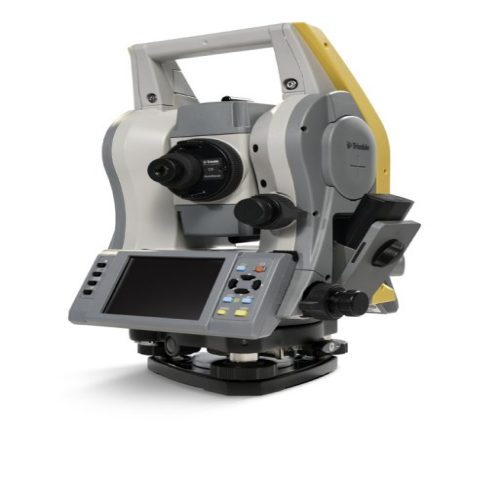

Az új Trimble® C5 mechanikus mérőállomás egyesíti a műszergyártás csúcsmegoldásait, a hatékonyságnöveléssel, valamint az munkaidő ráfordítás csökkentéssel úgy, hogy közben könnyebbé és gyorsabbá teszi a terepi munkavégzést. A Trimble C5 egy terepálló, megbízható ugyanakkor felhasználóbarát mérőrendszer: a legmostohább terepi körülmények között is megkönnyíti a feladat végrehajtást az Ön számára. A C5-ös a projektek széles skáláján, a Világ bármely pontján bevethető, a pontos mérési adatok gyors rögzítésével gyakorlatilag kiküszöböli a felesleges állásidőt.
Megbízható Auto-fókusz. Magas minőségű optika. Pontos eredmények.
A C5 azt az egyszerű kezelhetőséget kínálja, amit a Trimble felhasználók elvárnak tőle. A Nikon által fejlesztett auto-fókusz lehetővé teszi a várható, mérendő távolságon a gyors, precíz élességállítást, így a felhasználónak már csak irányoznia és mérnie kell, majd fordulhat is a következő pontra.Ennek következtében a terepen töltött idő jól kerül kihasználásra, nagy fokú teljesítménynövekedést produkálva.A magas minőségű Nikon optika szabatos, nagy fényerejű távcsőképet biztosít, még rossz fényviszonyok között is. A mérési eredmények mindig pontosak és valósak lesznek, ami nagyobb termelékenységet biztosít az irodai feldolgozáskor is. Nem kell visszatérnie a terepre, pót-mérni, hiszen az adatok már előszörre is helyesek lesznek!
Terepálló, tartós és könnyen kezelhető
A Trimble C5 egy könnyű és kompakt mérőrendszer könnyű tárolhatósággal és szállíthatósággal. Felállítása és mozgatása nem megterhelő terepen sem: felhasználója hosszabb mérési nap után sem fárad bele. A strapabíró kialakítás pedig lehetővé teszi, hogy bármilyen helyzetben, bármilyen körülmények közt használja. A C5-öst arra tervezték, hogy kivételesen pontos eredményeket szolgáltasson, a környezeti hatásoktól függetlenül. Ezzel a műszerrel mindig a legmagasabb ipari szabványoknak megfelelő teljesítményre számíthat, évről-évre, projektről-projektre.
Csökkenő állásidő, megnövelt hatékonyságú munkafolyamatok
Teljesen feltöltött akkumulátorokkal a Trimble C5 akár egy teljes napot végigdolgozik a terepen….sőt kezdheti a napot félig töltött telepekkel is, ugyanis azok menet közben is cserélhetők! A C5 kompatibilis a Trimble helymeghatározó és követő technológiájával, az L2P-vel. Ez lehetővé teszi akár nagyobb műszerflotta megnyugtató távoli követését. A Trimble C5 nagy méretű, színes érintőképernyője támogatja a Trimble AccessTM fedélzeti szoftvert. A mérőállomás elérhető 1”, 2”, 3” illetve 5”-es szögmérési pontosságú kiépítésben. Legyen az bármilyen terepi feladat, ez a jól felkészült műszer mindig a magas szintű hatékonyságot és a termelékenységet szállítja, azt a munkamenetet, amit Ön egy Trimble eszköztől elvár.
High Precision (HP) változat, a szélső pontossági igényekhez
A Trimble C5 mérőállomások elérhetők un. HP kiépítésben is. A nagy pontosságú változatoknál ez a besorolás 1 mm-es prizmára történő távmérési megbízhatóságot jelent. A C5 HP család tagjainál a lézersugár kismértékű divergenciájának (26 mm@30 m) köszönhetően a mérőjel nagyon apró, mely precíz. fókuszált mérést tesz lehetővé.
Műszaki specifikációk
Trimble C5 / C5 HP
MÉRÉSI KÉPESSÉGEK
TÁVOLSÁGMÉRÉS
Hatótávolság különféle prizmákra
| Jó feltételek esetén1 | |
| Reflektor fólia (5 cm x 5 cm) C5/C5 HP | 1.5 m – 300 m / 270 m |
| Egyes prizma (6.25 cm) C5/C5 HP | 1.5 m – 5000 m / 3000m |
Hatótávolság prizma nélkül távmérési módban
C5 | Jó1 | Normál2 | Nehéz3 |
| KGC (18%) | 400 m | 300 m | 235 m |
| KGC (90%) | 800 m | 500 m | 250 m |
C5 HP | Jó1 | Normál2 | Nehéz3 |
| KGC (18%) | 350 m | 250 m | 200 m |
| KGC (90%) | 500 m | 400 m | 250 m |
Megbízhatóság standard mérési módban7
| Prizma4 C5 / C5 HP | ±(2+2 ppm × D) mm / ±(1+1.5 ppm × D) mm | ||
| Prizma nélkül C5 / C5 HP | ±(3+2 ppm x D) mm / ±(2+2 ppm × D) mm | ||
| Mérési időtartam5 | |||
C5 HP | Standard mód | Gyors standard mód | Folyamatos mód |
| Prizma mód | 1.0 mp | 0.5 mp | 0.3 mp |
| Prizma nélküli mód | 1.0 mp | 0.5 mp | 0.3 mp |
C5 HP | Standard mód | Gyors standard mód | |
| Prizma mód | 1.6 mp | 1.2 mp | |
| Prizma nélküli mód | 2.1 mp | 1.6 mp |
SZÖGMÉRÉS
| Megbízhatóság (ISO 17123-3 alapuló szórás) | 1” (0,3 mgon), 2” (0.6 mgon), 3” (1.0 mgon), 5” (1.5 mgon) |
| Leolvasó rendszer | Abszolút kódoló |
| Körátmérő | 62 mm |
| Hz/V szög | átmérősen ellentett / egyszeri |
TÁVCSŐ
| Távcső hossz | 128 mm |
| Kép | Álló |
| Nagyítás | 30× (19x/38x opcionális okulárral) |
| Objektív szabad átmérője C5 / C5 HP | 45 mm / 40 mm |
| EDM átmérő C5 / C5 HP | 50 mm / 45 mm |
| Látómező | 1° 25’ |
| Feloldóképesség | 3” |
| Minimum fókusztávolság | 1.5 m |
| Lézerjelölő | Koaxiális, vörös fényű |
| Kitűzőfény | Van |
| Szálkereszt megvilágítás | Van, 4 fokozatú |
DŐLÉS ÉRZÉKELÉS
| Típusa | Két-tengelyű |
| Módszer | Folyadék-elektronikus érzékelés |
| Kompenzáció munkatartománya | ±3’ |
KOMMUNIKÁCIÓ
| Portok | 1 x soros (RS-232C), 2 x USB (host és kliens) |
| Kábel nélküli | Integrált Bluetooth® |
ENERGIAELLÁTÁS
| Belső Li–ion akkumulátor (x2) | |
| Kimenőfeszültség | 3.6 V |
| Működési idő6 C5 / C5 HP | |
| Folyamatos szögmérés esetén | 14 óra / 19 óra |
| Távolság-/ szögmérés/ AF minden 30 mp-ben | 12 óra / 18 óra |
| Folyamatos távolság- / szögmérés | 7 óra / 10.5 óra |
| Töltési idő, teljes töltöttség | 6 óra |
ÁLTALÁNOS MŰSZAKI ADATOK
| Auto-fókusz C5 / C5 HP | Van / Nincs |
| Libellák | |
| Szelencés libella érzékenysége a műszertalpon | 10’/2 mm |
| Kötőcsavar | Van |
| 1. kijelző | LCD háttérvilágított (640 x 480 px) |
| 2. kijelző | LCD háttérvilágított (640 x 480 px) |
| Operációs rendszer | Windows® Embedded Compact 7 |
| Processzor | Dual Core 800 MHz |
| Pont memória | 512 MB RAM, 4 GB flash memória |
| Beépített vetítő | Optikai vagy Class2 lézer |
| Optikai vetítő | |
| Nagyítás | 3x |
| Látómező | 5° |
| Minimum fókusztávolság | 0.5 m |
| Méretek | 206 mm x 169 mm x 318 mm |
| Tömeg (megközelítőleg) | |
| 1”, 2”, 3”, 5” fő egység C5 / C5 HP | 4.3 kg / 4.4 kg |
| Akkumulátor | 0.1 kg |
| Hordláda | 3.3 kg |
KÖRNYEZETTŰRÉS
| Működési hőmérsékleti tartomány | –20 °C – +50 °C |
| Téliesített verzió | –30 °C – +50 °C |
| Tárolási hőmérsékleti tartomány | –25 °C – +60 °C |
| Téliesített verzió | –30 °C – +60 °C |
| Atmoszferikus javítás | |
| Hőmérsékleti tartomány | –40 °C – +60 °C |
| Légnyomás | 400 mmHg – 999 mmHg/533 hPa – 1,332 hPa/15.8 Hg – 39.3 Hg |
| Por és vízállóság | IP66 |
1 Jó viszonyok (jó láthatóság, borult ég, alkonyat, alacsony környezeti fény).
2 Normál viszonyok (normál láthatóság, objektum az árnyékban, moderált környezeti fény).
3 Nehéz viszonyok (köd, objektum közvetlen napsütésben, erős környezeti fény).
4 Szórás az ISO 17123-4 szerint
5 A mérési idő nagyban függ a mérési t ávolságtól és a körülményektől. A műszaki adatok az ismételt mérések átlagán alapulnak.
6 Az akkumulátor élettartam 25 °C-ra van megállapítva. A működési idő nagyban függ a környezeti viszonyoktól és a telep állapotától.
7 Mind a prizmás, mind a prizma nélküli távmérési módban, a gyors standard módszer esetén, az EDM megbízhatósága ±(10+5 ppm × D) mm, folyamatos módban pedig ±(20+5 ppm × D) mm. A Bluetooth típusra való előírások országonként változhatnak.
