Kiemelkedő jellemzők:

  • Mobil térképező rendszer, mely kombinálja a precíz LiDAR adatokat a magával ragadó panoráma képalkotással
  • A legmodernebb Trimble LiDAR technológia a már bevált és megbízható mobil platformon
  • Nagy megbízhatóságú pontfelhő olyan alkalmazásokhoz, mint az útburkolat ellenőrzés, autópálya karbantartás, vagy a vagyongazdálkodás
  • Egyszerű rendszertelepítés és intuitív, áttekinthető, böngésző alapú vezérlés
  • Teljes „field-to-finish” munkafolyamat: adatgyűjtés, utófeldolgozás, kiértékelés és adat megosztás

Leírás

Kiemelkedő jellemzők:

  • Mobil térképező rendszer, mely kombinálja a precíz LiDAR adatokat a magával ragadó panoráma képalkotással
  • A legmodernebb Trimble LiDAR technológia a már bevált és megbízható mobil platformon
  • Nagy megbízhatóságú pontfelhő olyan alkalmazásokhoz, mint az útburkolat ellenőrzés, autópálya karbantartás, vagy a vagyongazdálkodás
  • Egyszerű rendszertelepítés és intuitív, áttekinthető, böngésző alapú vezérlés
  • Teljes „field-to-finish” munkafolyamat: adatgyűjtés, utófeldolgozás, kiértékelés és adat megosztás

A Trimble MX50 egy praktikus „field-t-finish” mobil térképező megoldás, legyen szó akár autópálya-felügyeletről, földfelszíni közművekről vagy önkormányzatok által kiírt feladatokról.



GYORS TEREPI ADATGYŰJTÉS



  • Egyszerű kezelés, bármilyen okos eszközről
  • Kiváló minőségű 3D pontfelhő előállítás
  • Lenyűgöző minőségű 360°-os képalkotás
  • Egykábeles csatlakozás a szenzoroktól a vezérlő egységig



FELDOLGOZÁS



  • Kiváló minőségű eredménytermékek
  • Geodéziai, tervezőmérnöki, CAD és GIS szakági feldolgozás
  • Meglévő adatsémák alkalmazása
  • Valódi színes 3D pontfelhők létrehozása a terepi képalkotásból
  • Csatolás meglévő informatikai adatbázisokhoz



MEGOSZTÁS



  • Eredménytermékek megosztása az interneten keresztül
  • Pontfelhők és mérőképek megosztása
  • Interaktív közös munka a projekt további szereplőivel
  • Meglévő adatok megosztása, verziókezelése
  • Pótmérés, ismételt terepi adatgyűjtés kiküszöbölése



Használja ki az MX50 termelékenységét az utakon!

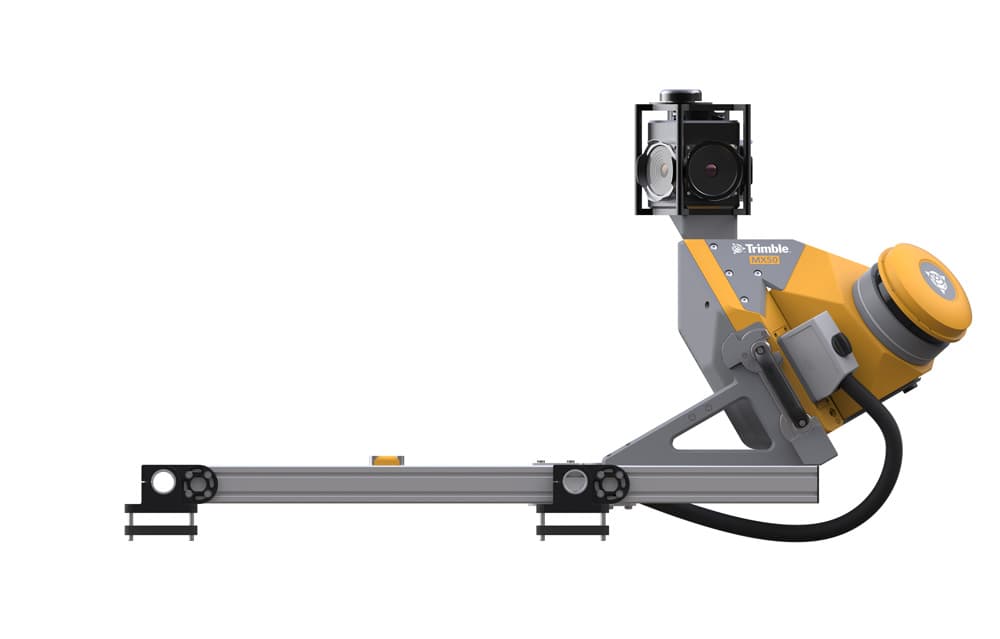

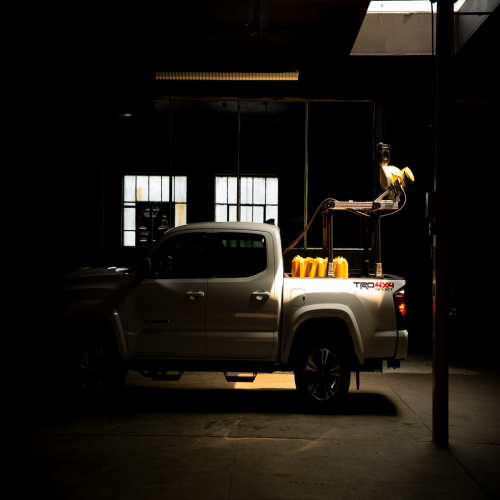

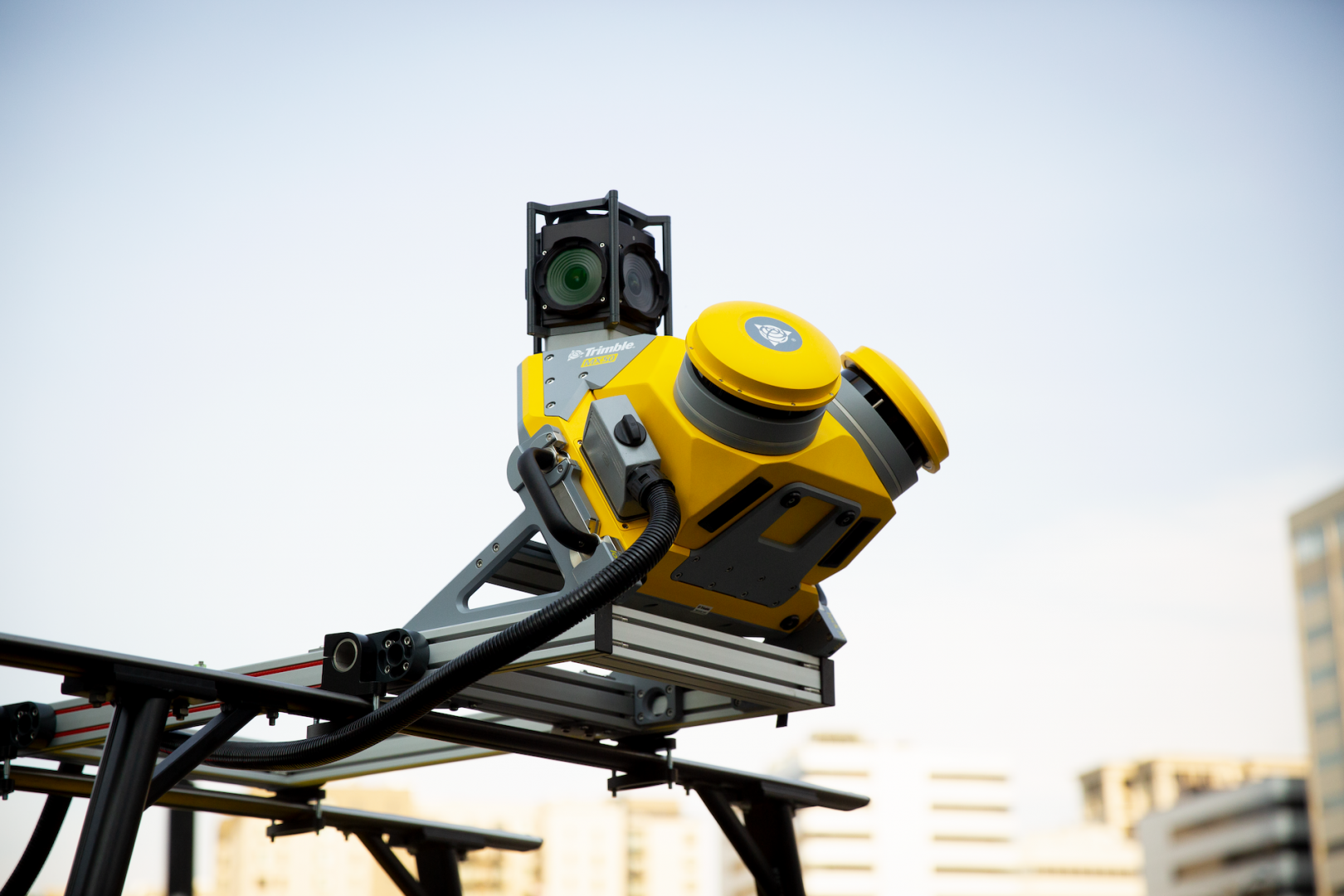

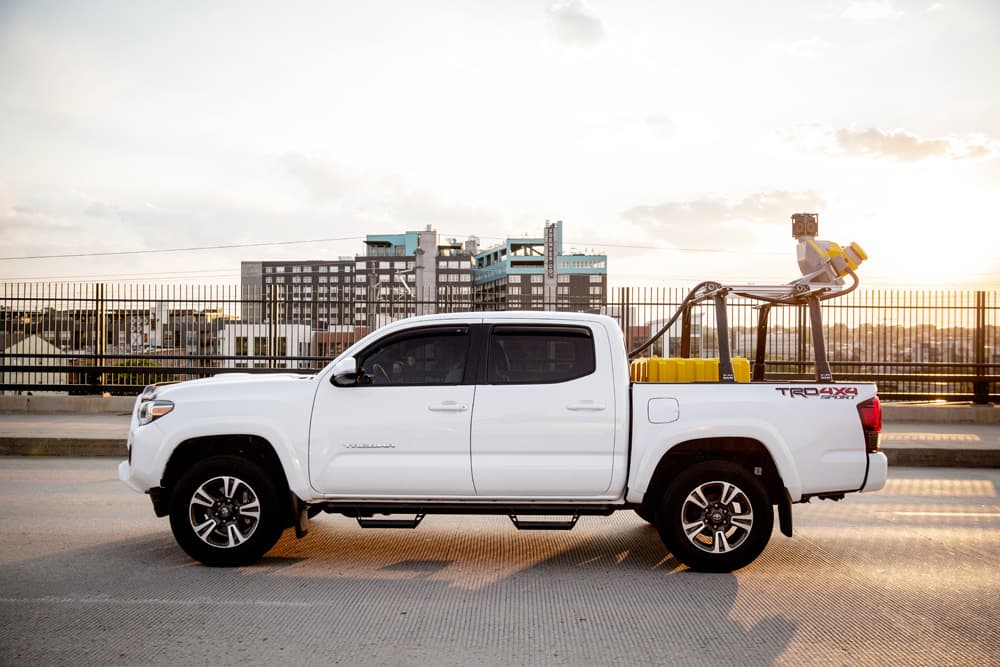

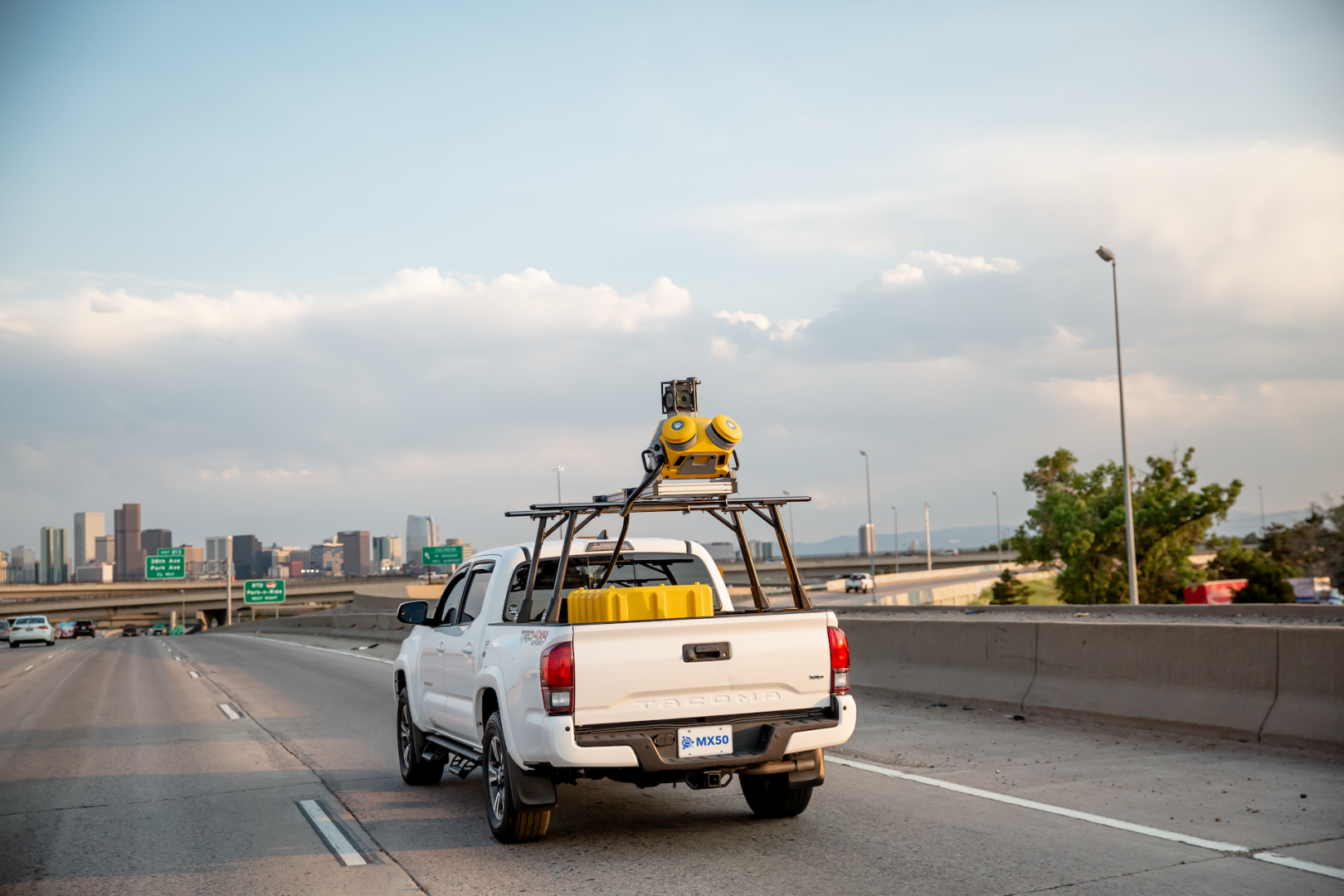

A mérőrendszer nagy pontosságú 3D pontfelhőt állít elő környezetéről, mely kiegészül a szferikus kamera által szolgáltatott csodálatos digitális felvételekkel. Az MX50 egy jellemzően közúti jármű tetejére szerelhető LiDAR és képalkotó megoldás, mellyel az adatgyűjtés utazósebességgel valósul meg.
A nagy megbízhatóságú 3D szkennerek a Trimble által fejlesztett legújabb rendszerelemek. Az adatgyűjtést követő irodai feldolgozás a gyártó saját szoftvereinek köszönhetően hatékonyan végrehajtható, illetve eredménytermékei könnyedén megoszthatók.



Számtalan alkalmazási lehetőség
Akár most teszi meg az első lépést a technológia irányába, akár már nagy tapasztalattal rendelkezik a mobil térképező rendszerek terén, biztos lehet abban, hogy a Trimble MX50 hatékony és gazdaságos adatgyűjtési megoldást biztosít az Ön számára! Olyan szakági területeken alkalmazhatja, mint az…



  • …autópálya felügyelet, ellenőrző mérések,
  • …földfelszíni közművek vizsgálata, katasztere,
  • …önkormányzati vagyongazdálkodás,
  • …pontos terepmodell előállítás,
  • …hossz,- és keresztszelvény mérések és kiértékelések,
  • …útburkolat állapotfelmérése, nyomon követése.



Az MX50 jelentősen megnöveli és kiterjeszti terepi adatgyűjtő képességeit és lehetővé teszi, hogy Ön és cége nagyobb volumenű projektekben is rész vegyen, akár felmérő csapata létszámnövelése nélkül is. Alkalmazásával teljes egészében kiesnek a közúti terelésekkel, útlezárásokkal kapcsolatos költségek, melyek hagyományos geodéziai módszereknél a vállalását terhelik. Ugyanakkor jelentősen csökken a balesetveszély, mely az autópályák, autóutak mentén végzett észlelések során fenyegeti a felmérő személyzetet, hiszen az MX50 esetében, a terepi adatgyűjtés nem a forgalom akadályaként, hanem a forgalom részeként valósul meg.



Vagyongazdálkodás, autópályák, közművek, városok a barangolható pontfelhőben
Az MX50 mobil térképező rendszer ideális megoldás térinformatikával támogatott vagyongazdálkodási, autópálya- és közmű felügyeleti feladatokban, illetve bármilyen nagytömegű, pl. városokban megvalósítandó 3D adatgyűjtés végrehajtására.



Az autópálya, illetve közút felügyelet esetében, az MX50 nem csak egy átfogó és állandó eszközadatbázis karbantartására és naprakészen tartására biztosít lehetőséget, de a vele előállított alacsony zajszintű pontfelhők kiváló pályaminőségi információkkal is szolgálnak. Belőlük a Trimble Business Center™ irodai alkalmazásban 3D vektor rajzok állíthatók elő, pillanatokon belül hossz,- és keresztmetszeti rajzok, illetve felületmodellek generálhatók, valamint jó alapot biztosítanak továbbtervezési feladatokhoz.



A Trimble MX Publisher szoftver alkalmazásával pedig a felmért objektumok fotó-realisztikus megjelenése, elhelyezkedése, mérete, attributum adatai megoszthatók más, akár műszaki szakértelemmel, illetve szerkesztő alkalmazással nem rendelkező felhasználókkal, egy egyszerű web böngészőben.



Az elérhető mobil térképező rendszer

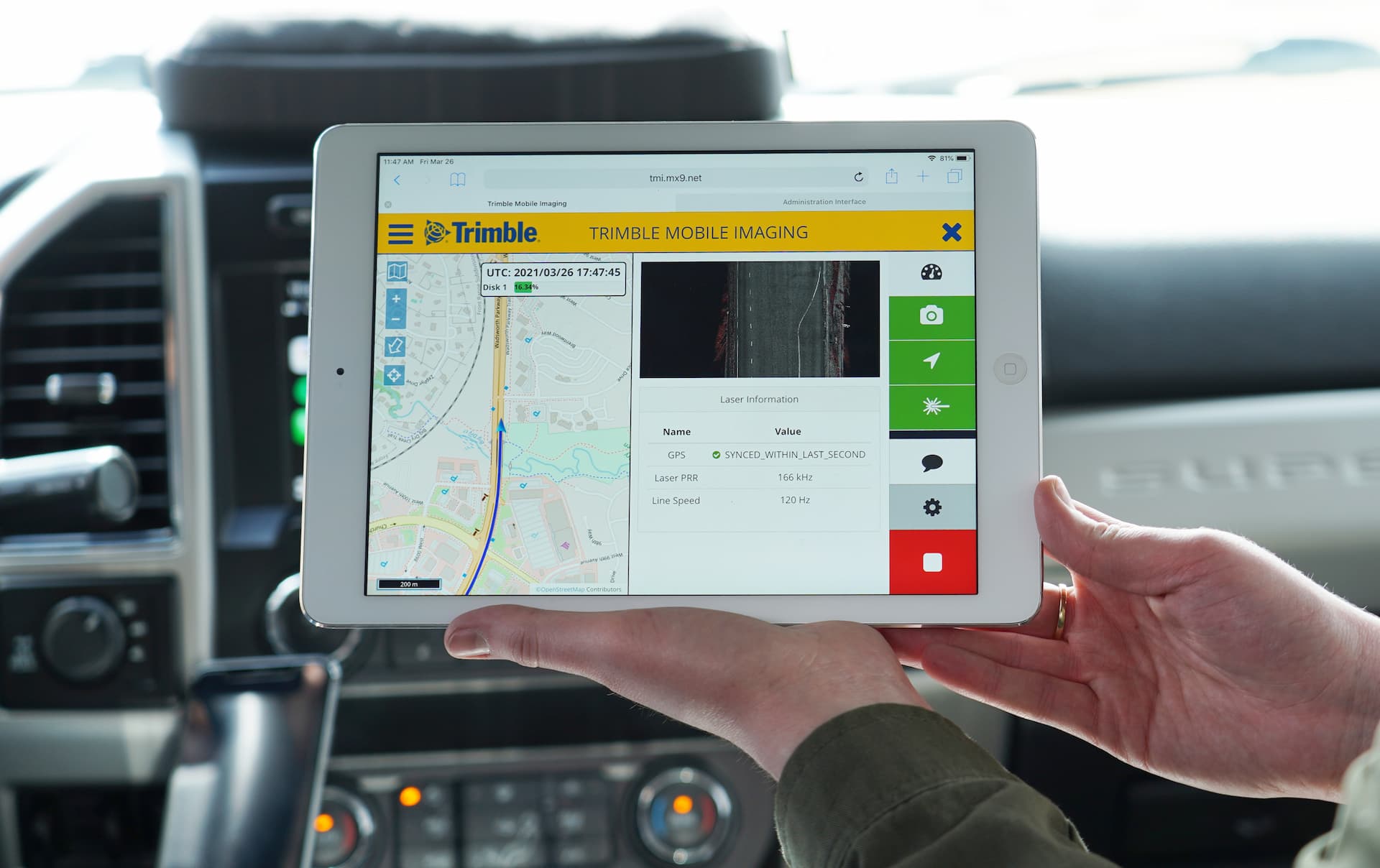

Az egyszerűség és a következetesség érdekében a MX50 ugyanazt a terepi és irodai szoftvercsaládot használja, mint a Trimble mobil térképező rendszer portfóliójának többi tagja. A terepi adatgyűjtés vezérlése egy egyszerű táblagépről, vagy okos eszközről valósul meg, WiFi kapcsolaton keresztül.

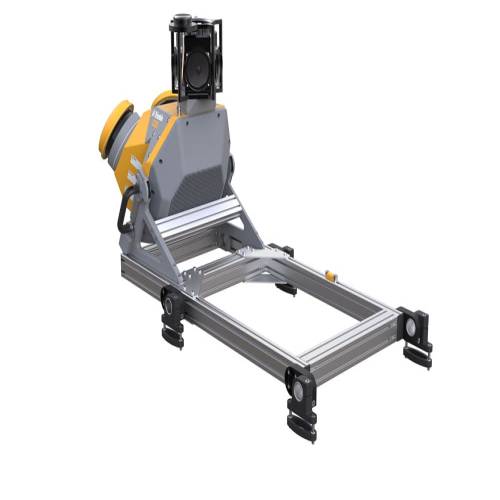

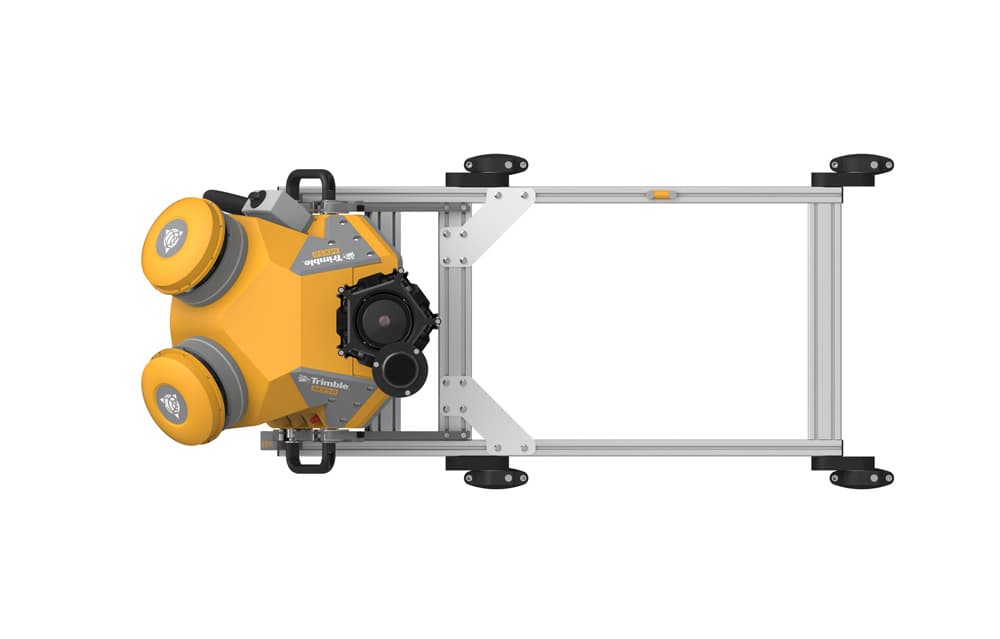

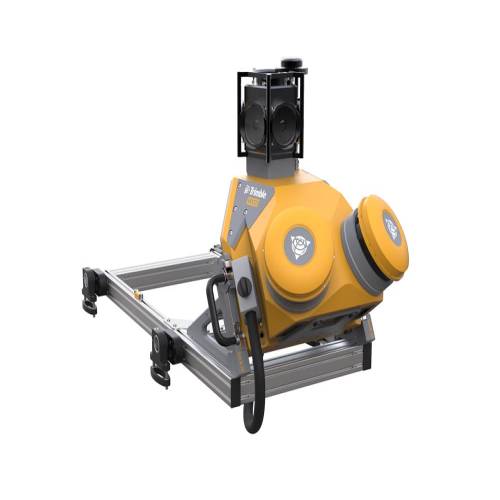

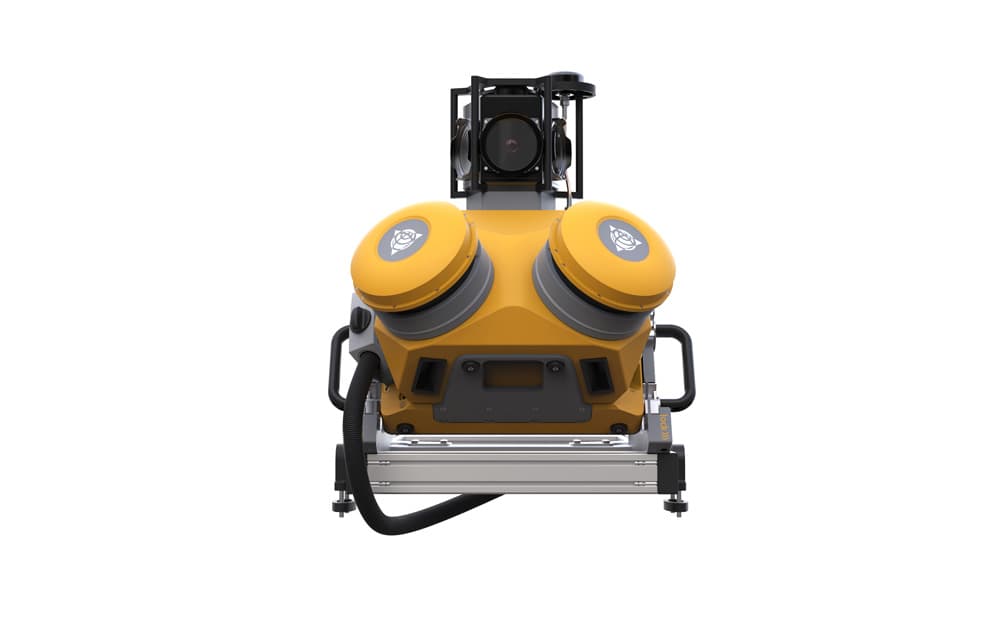

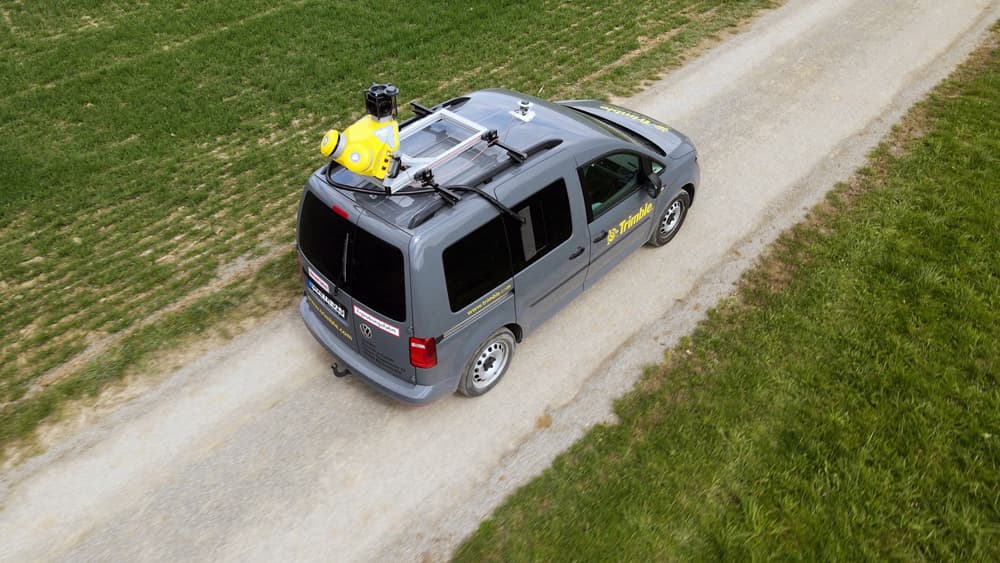

A mérőrendszer telepítése könnyű és egyszerű, a rendszerelemek csatolása minimális kábeligényű. A mindössze 23 kg tömegű szenzor egység felszerelése egy közúti jármű tetőcsomagtartójára nem igényel hosszú időt, illetve különösebb személyzetet.



Műszaki specifikációk



Letöltés PDF formátumban



Trimble MX50 mobil térképező megoldás

ELEKTRONIKA
Tápegység bemeneti feszültsége2 V-DC (12 V–16 V)
ENERGIAFOGYASZTÁS
Tipikusan150 W (max 350 W indításkor)
RENDSZERÖSSZETEVŐK
Szenzor egységtartalmazza

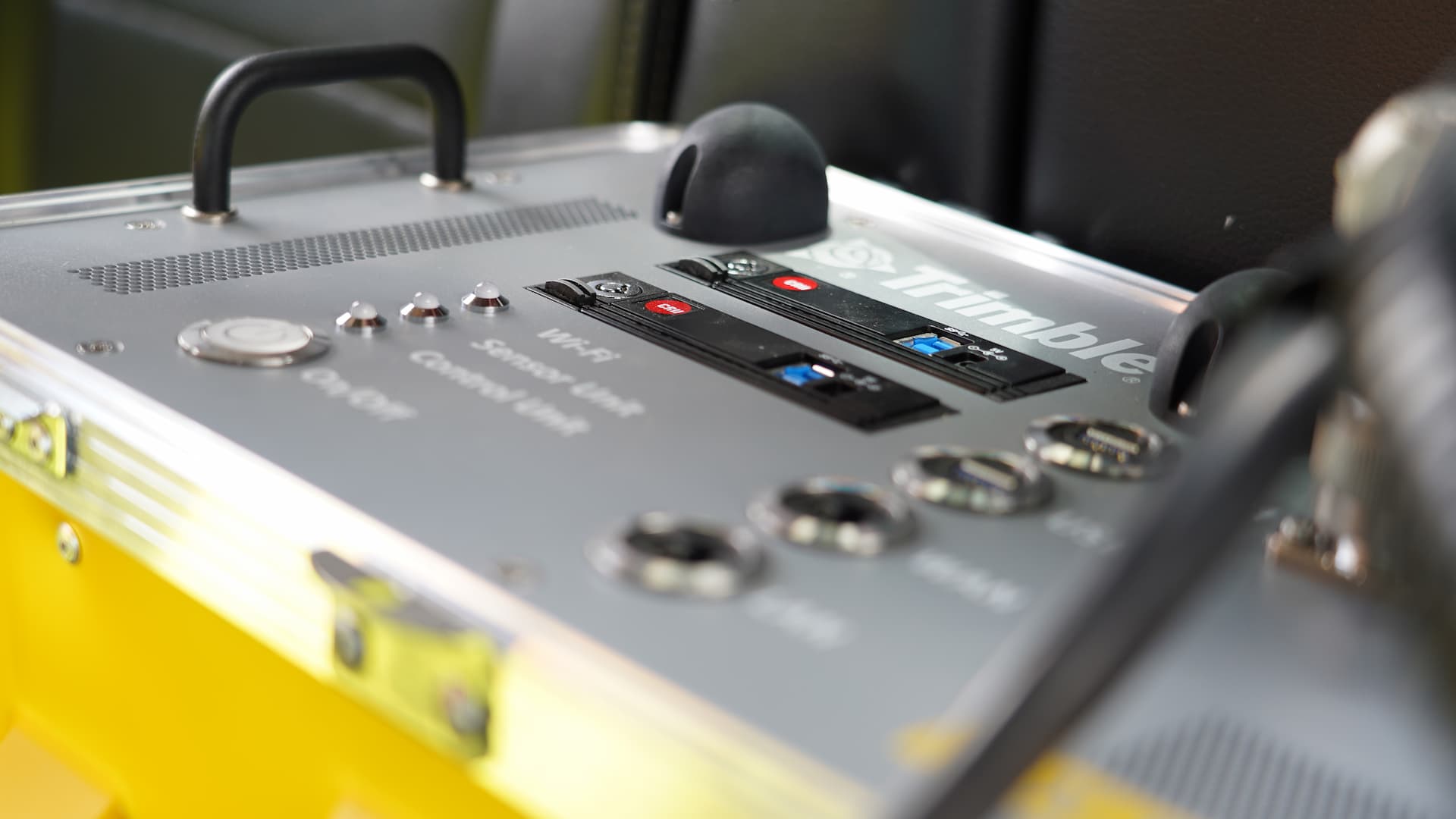

Vezérlő egységtartalmazza
Energiaellátó egységtartalmazza
GNSS Azimut mérési egységtartalmazza
Tetőtartótartalmazza, standard kereszttartót nem tartalmaz
Szállítódoboztartalmazza
Terepi szoftverTIM, böngésző alapú, nem igényel telepítést
Kábel (telep – energiaellátó egység)5 m
Kábel (energiaellátó egység – vezérlő egység)3 m
Kábel (vezérlő egység – szenzor egység)5 m
Adattárolás1 készlet (1 x 2 TB SSD, cserélhető)
Kezelő interfészTablet, vagy notebook, WiFi vagy LAN kábel, BYOD
MX50 LÉZERSZKENNER
Szkennerfejek száma2
Lézerosztály1, szemre biztonságos
EFFEKTÍV MÉRÉSI ARÁNY1320 kHz és 960 kHz
Szkennelési sebesség (kétfejes rendszer)240 szken/mp
Maximum hatótávolság (>80% reflektivitás2)80 m
Minimum szkennelési táv0.6 m
Maximum visszaverődés impulzusunként1
Pontosság3/Megbízhatóság42 mm/2.5 mm @ 30 m
Látómező360°
TRIMBLE GNSS-INERCIÁLIS RENDSZER
MEGBÍZHATÓSÁG GNSS LEÁLLÁS NÉLKÜL (UTÓFELDOLGOZÁS)6
X, Y pozíció (m)0,020
Z pozíció (m)0,050
Sebesség (m/s)0,005
Elfordulás és bólintás (fok)0,015
Irány (fok)70,025
MEGBÍZHATÓSÁG GNSS LEÁLLÁS ESETÉN (UTÓFELDOLGOZÁS)6
X, Y pozíció (m)0,320
Z pozíció (m)0,130
Elfordulás és bólintás (fok)0,020
Irány (fok)70,030
TARTOZÉKOK
DMI6,8van, opcionális
KAMERÁK
Kamera típusSzámaRögzítésLátómezőFókusz távolság
Szferikus kamera, 30 Mpx (6×5 MPx)1Fixa teljes gömb 90%-a4.4 mm
Rögzítés módjatávolság vagy idő szerint, 10 FPS max.
3RD PARTY HARDVER INTEGRÁCIÓ
Szinkron kimenet az szenzor egységen1 (NMEA + PPS)
KÖRNYEZETI JELLEMZŐK
Maximum járműsebesség adatgyűjtéskor110 km/ó
IP besorolásIP64
Működési hőmérséklet0 °C – +40 °C
Tárolási hőmérséklet–20 °C – +50 °C
Relatív páratartalom (működési)20% – 80%
Relatív páratartalom (tárolási)20% – 95%
FIZIKAI JELLEMZŐK
Szenzor egység méretei0.54 m x 0.55 m x 0.57 m
Szenzor egység tömege23 kg
Tetőtartó méretei1.13 m x 0.60 m x 0.31 m
Tetőtartó tömege18 kg
1 Kerekített értékek
2 Tipikus értékek átlagos feltételek mellett
3 A pontosság azt jelenti, hogy a mért mennyiség mennyire felel meg a tényleges (valós) értéknek.
4 A megbízhatóság az, hogy a további mérések milyen mértékben mutatják ugyanazokat az eredményeket.
5 A kétfejes rendszer teljes 360 °-os látómezőt biztosít. Minden lézer egyenként 346 °-ot fed le.
6 DMI kiegészítéssel
7 GAMS kiegészítéssel, 2 m bázishosszal
8 Egy szigma érték, DMI opcióval, utólag feldolgozva a bázisállomás adataival. Tipikus teljesítmény. A tényleges eredmények a műhold konfigurációtól, a légköri feltételektől és más környezeti hatásoktól függenek.A műszaki specifikációk bejelentés nélkül változhatnak!
