Trimble MX7

Trimble MX7

Trimble MX7

Kiemelkedő jellemzők:

  • Sokoldalú rendszer, széleskörű felhasználási lehetőségekkel
  • Hat 5 Mpx-es kamera, a nagy sebességű 360°-os képkészítéshez
  • Nagy pontosságú helymeghatározás a GNSS és inerciális rendszerek segítségével
  • Könnyű és magabiztos kezelés saját tabletről a Trimble Mobile Imaging szoftver használatával
  • Panoráma képek szemlélése, mérése és kiértékelés, valamint internetes publikációja a Trimble MX szoftvercsomaggal

Leírás

Trimble MX7

Mobil Képalkotó Rendszer



A Trimble MX7 Mobil Képalkotó rendszer egy gyors és költséghatékony módja olyan létesítmények menedzsmentjének, mint hidak, épületek, utak, autópályák, erőművek.



Kiemelkedő jellemzők:

  • Sokoldalú rendszer, széleskörű felhasználási lehetőségekkel
  • Hat 5 Mpx-es kamera, a nagy sebességű 360°-os képkészítéshez
  • Nagy pontosságú helymeghatározás a GNSS és inerciális rendszerek segítségével
  • Könnyű és magabiztos kezelés saját tabletről a Trimble Mobile Imaging szoftver használatával
  • Panoráma képek szemlélése, mérése és kiértékelés, valamint internetes publikációja a Trimble MX szoftvercsomaggal



Lépjen be a mobil képalkotás világába!

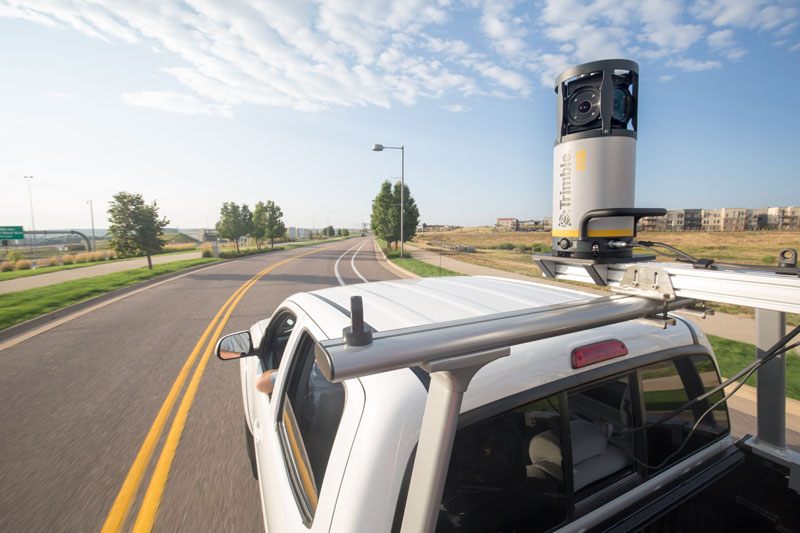

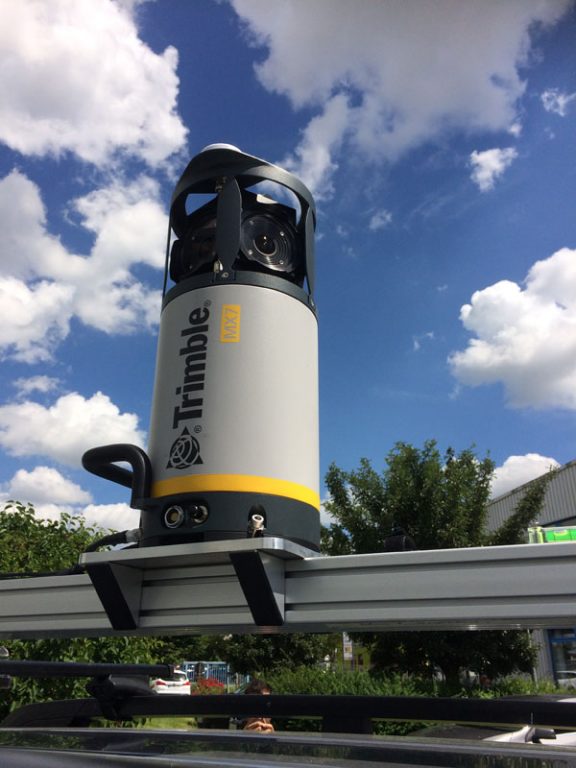

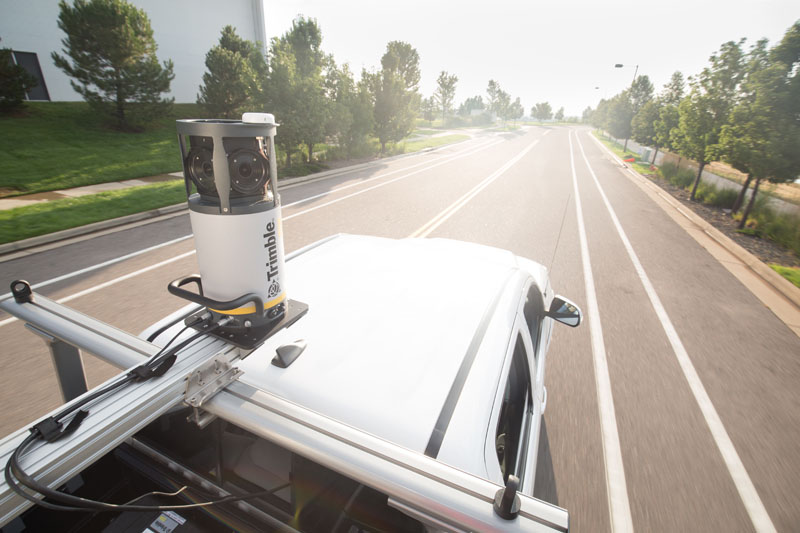

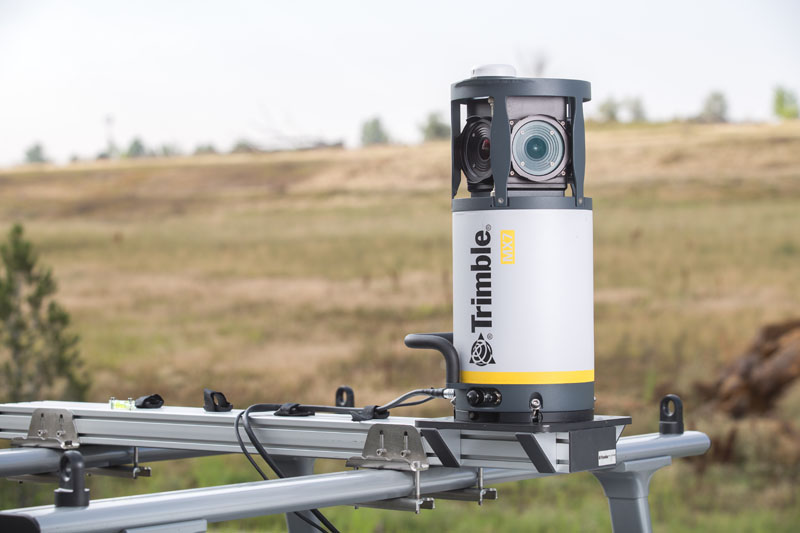

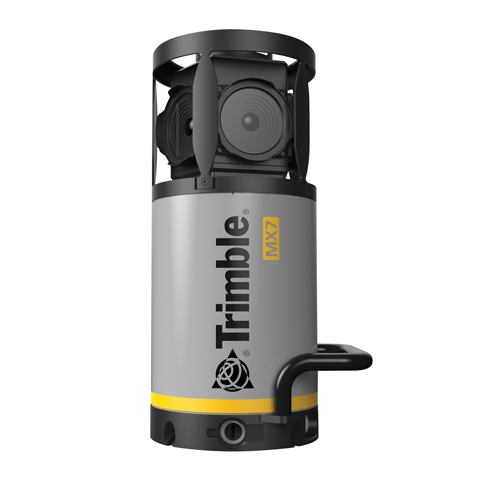

A Trimble® MX7 mobil képalkotó rendszer (Mobile Imaging System) egy járműre rögzíthető kombinált fotogrammetriai eszköz, mely gyors és átfogó adatgyűjtést képes végezni, bejárt útvonaláról és annak infrastrukturális környezetéről. Az akár autópályán megszokott utazósebességgel történő 360°-os, 30 Mpx-es georeferált képkészítés drasztikusan képes lecsökkenteni bármilyen projekt költséges terepi jelenlétét. A Trimble MX irodai megoldások pedig a begyűjtött információk gyors és hatékony rendezését és kiértékelését teszik lehetővé.



Adatgyűjtés georeferált képek segítségével

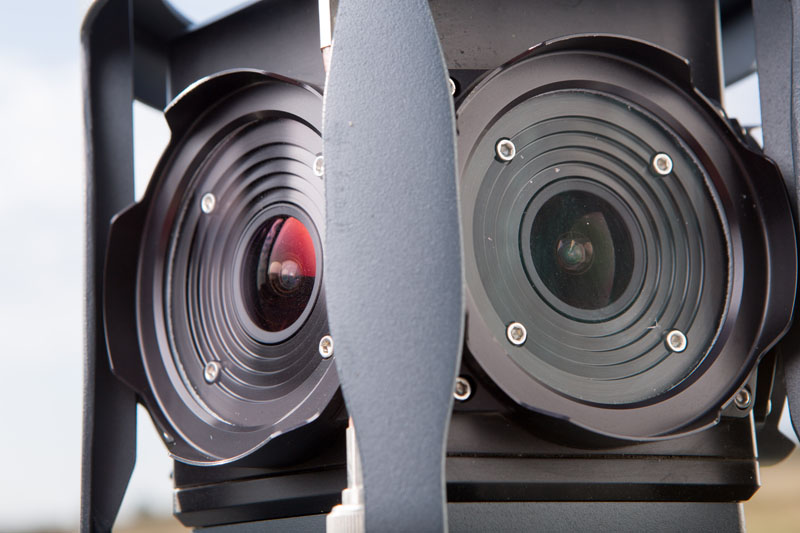

Rögzítsen 30 Mpx-es panoráma felvételt környezetéről álló, – vagy mozgó módban a Trimble MX7-tel! A hat különálló 5 Mpx-es CMOS-érzékelőből összeálló panoráma felvételek, valamint a Trimble Applanix GNSS és IMU rendszerekből származó nagy pontosságú pozíciók kombinációja lehetővé teszi olyan létesítmények kezelését, dokumentációját, mint hidak, épületek, utak, autópályák, erőművek és egyéb műszaki objektumok.

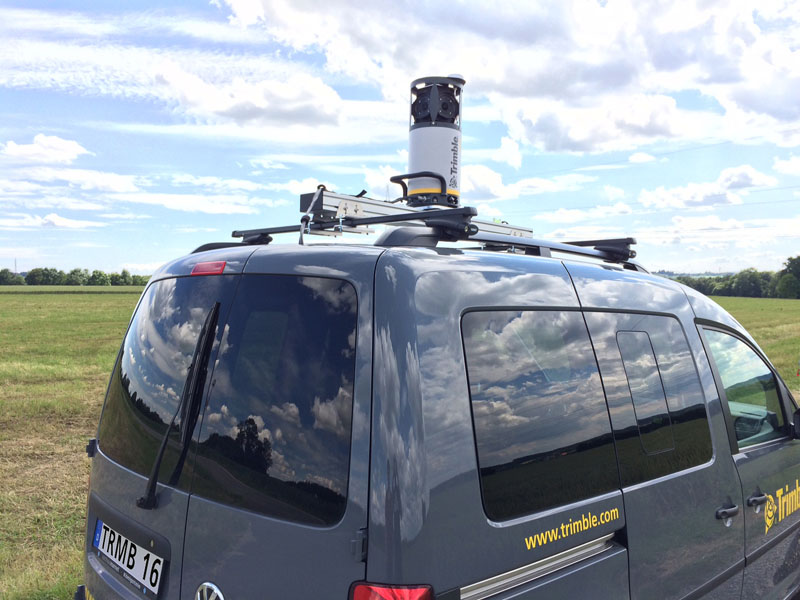

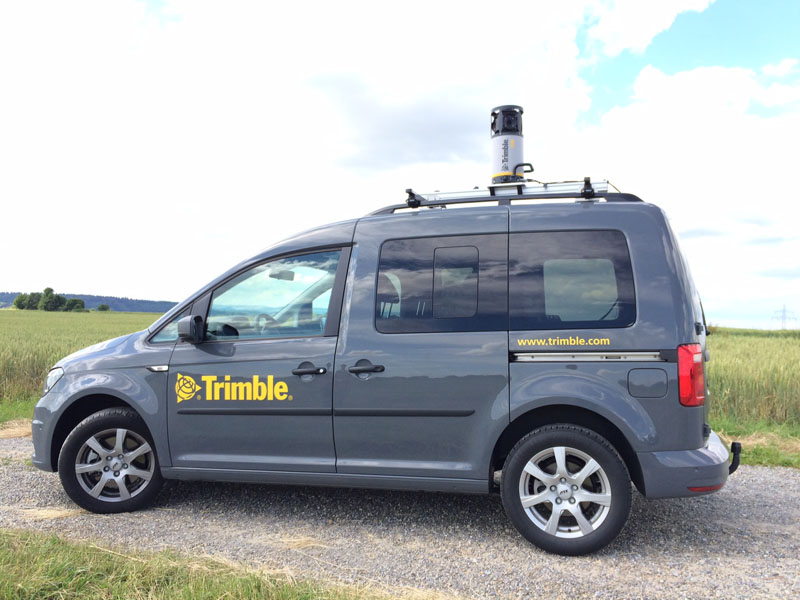

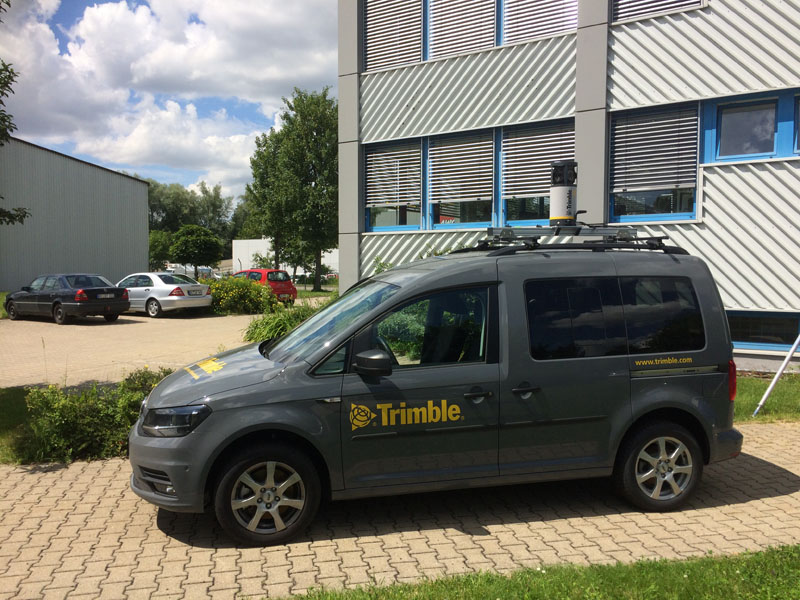

A kompakt, könnyű ugyanakkor terepálló mérőrendszer bármilyen méretű hordozójárműre rögzíthető.

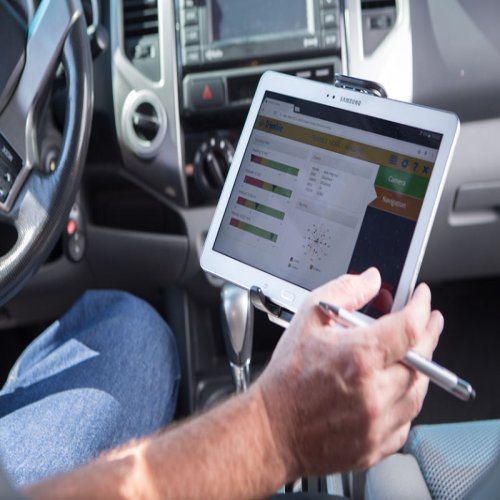

Az MX7-t, ill. annak minden funkcióját kábel nélküli módon, bármilyen WiFi képes PC-ről vagy táblagépről vezérelheti. A Trimble Mobile Imaging Software a műszerkonfiguráció része, mely könnyen megtanulható, letisztult és intuitív felhasználói felületével biztosítja, hogy az operátor gyorsan menedzselni és paraméterezni tudja a mérőrendszert. A terepi projektek már az irodában megtervezhetők és az optimális felmérendő útvonalak KML fájlként a mobileszközbe feltölthetők. Ez alá az operátor terepi internetes kapcsolat esetén akár Open Street Map háttér térképet is behívhat, így maximalizálva az adatgyűjtés átláthatóságát és hatékonyságát.



Rögzítse most, mérje meg később!

Kerülje el a költséges pótmérést, gyűjtsön be minden terepi adatot, kiértékelni ráér kényelmesen az irodába visszatérve!
A Trimble MX7 mobil képalkotó rendszer lehetővé teszi, hogy egy teljes helyszín vagy projektterület valamennyi részletét rögzítse, majd az irodában ezekből kiválogassa az Ön számára fontos tematikus információkat és azokból készítse el eredménytermékeit.

A Trimble MX szoftver teszi teljessé az MX7 megoldást azzal, hogy biztosítja az adatok egyszerű rendezését, megjelenítését és kiértékelését, internetes megosztását, publikációját, illetve azok integrációját GIS rendszerekbe.



Szoftverek



Applanix® POSPac MMS™ szoftver

►GNSS kiértékelés / INS bejárt útvonal

Trimble Business Center Advanced

► Trimble MX7 adat előkészítés Trimble MX használatához

Trimble MX megoldás

TMX Content Manager

►Projekt adatok rendezése és archiválása
►Adatjavítás
►Tartalomszállítás

TMX Asset Modeler Standard

►Betekintés navigáció az adatokban
►Hatékony kiértékelési lehetőségek
►Fotogrammetriai mérések végrehajtása, közvetlen GIS rétegbe írás
►Több felhasználós adathozzáférés kliens/szerver technológiával

TMX Blur és Erase QC

►Képek elmosása és törlése

TMX Publisher

►Képek webe publikációja
► AutoCAD Map, QGIS és ArcGIS plugin-ek alkalmazása GIS és CAD környezetben való megosztáshoz



Műszaki specifikációk



TELJESÍTMÉNY

Rendszeradatok
Felbontás:30 MPx (5 MPx x 6 CMOS szenzor)
Látómező:Teljes gömb 90%-a
Szférikus távolság:Kalibrált 2 m-től végtelenig
Működési hőmérséklet:0 °C – +35 °C
Energia ellátás:12 V – 24 V DC (tipikusan 100 W)
Súly:11.3 kg
IP besorolás:IP65 (MX7 érzékelő fej)
IP20 (MX7 energiaellátás)



Helymeghatározó alrendszer (RMS hiba)
Típus:Trimble AP15 GNSS-Inerciális Rendszer
Technológia:Fejlett Applanix IN-Fusion™GNSS-Inertial integrált technológia
GNSS csatornaszám:220
IMU:Applanix IMU-69 (non ITAR), 200 Hz adatráta
Pozíció (m):
Nincs GNSS leállás2,4:0.02–0.05 (utókiértékelt)2
1 km vagy 1 perc GNSS leállás2,4:0.2–0.8 (utókiértékelt)2
Valós tengelyirány (fok):
Nincs GNSS leállás2,4:0.08 (utókiértékelt)3
1 km vagy 1 perc GNSS leállás2,4:0.2 (utókiértékelt)3



Opciók
Pozícionálás:DMI
Irány:GAMS



1 Jellemző teljesítmény egy szabványos közúti járműben, megfelelő inicializálással és dinamikával. A tényleges eredmények a műholdas konfigurációtól, a légköri viszonyoktól és az egyéb környezeti hatásoktól függnek.

2 Tipikus feladat profil, max. RMS hiba.

3 POSPac MMS.

4 DMI opcióval.
