Leírás
Egy mobil térképező megoldás nagyszabású szkennelési és térképezési feladatokhoz.

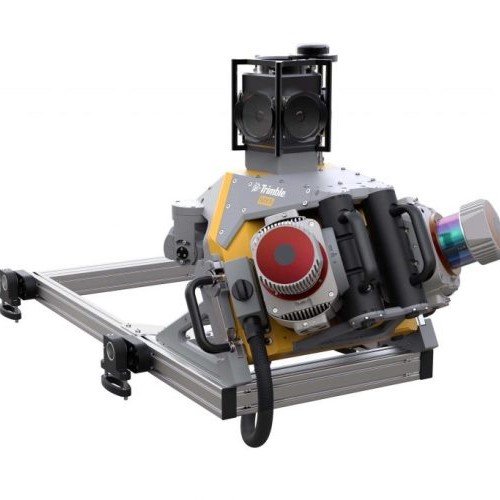

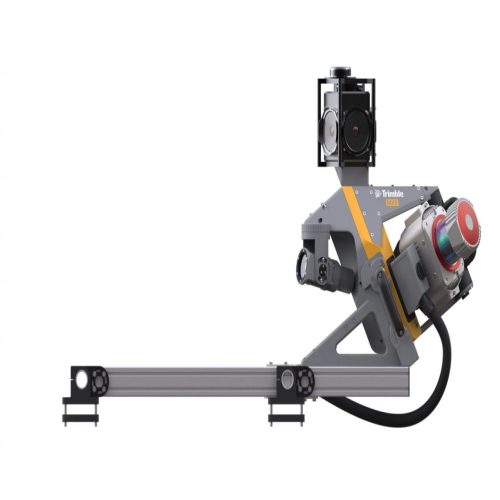

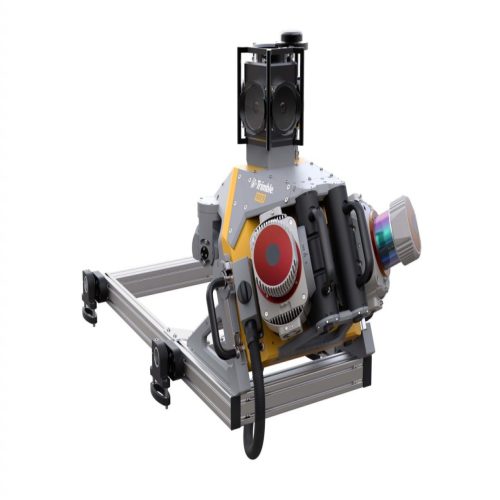

Az MX9 egy teljes ”field-to-finish” mobil térképező rendszer, mely egyetlen munkafolyamatban kombinálja a legfejlettebb hardvert, az intuitív terepi alkalmazást és megbízható, hatékony irodai szoftvert.
Áttekintés:
Az MX9 bármilyen jármű tetején rögzíthető. Nagy sebességgel készít egyaránt sűrű pontfelhőket és több szögből, ill. panorámaképként digitális felvételeket. Ennek köszönhetően részletes és nagy adathalmaz gyűjthető forgalmas autópályákon utazósebességgel, költséges sávzárás és terelés nélkül.
Ez egy jövő generációs megoldás az Ön jelenbeli feladataihoz!
Kiemelkedő jellemzők:
- Nagy felbontású pontfelhő, magas minőségű és mélységélességű felvételek
- Fejlett Trimble GNSS és inerciális technológia
- A legkönnyebb és a legkompaktabb prémium kategóriájú mobil térképező rendszer
- Egyszerű telepíthetőségű és böngésző alapú működtetés, bármilyen okos eszközről
- Kompatibilis bármilyen, már meglévő Trimble szoftverrel és munkafolyamattal
- Fejlett távoli támogatási lehetőségek
Alkalmazási területek
Mindegy melyik alkalmazási területről is beszélünk, a Trimble MX9 rendszer gyorsan és termelékenyen végzi a nagy pontosságú és hatékony adatgyűjtést, valamint szállítja az eredménytermékeket Ön és Cége számára.
Nem számít, hogy Ön eddig várostervezéssel, szállítmányozással és logisztikával, geodéziával foglalkozott, biztos lehet abban, hogy olyan összetett eredménytermékeket is tud szolgáltatni ezután, mint pl.:
- Közúttal / vasúttal kapcsolatos adatok és geometriák
- Keresztszelvények
- 3D-modellek
- GIS rétegek
- Magassági modellek
- Térfogatelemzések
Műszaki specifikációk
MX9 rendszer
| Effektív mérési arány 1: | 600 kHz | 1 MHz | 1.5 MHz | 2 MHz |
| Szkennelési sebesség (választható): | 500 szken/mp | |||
| Lézerszkennerek száma: | 2 db, állítható 3 vízszintes és 3 magassági pozícióba | |||
MX9 lézerszkenner
| Effektív mérési arány1: | 300 kHz | 500 kHz | 750 kHz | 1 MHz |
| Maximum hatótáv, >80% visszaverődésnél 2: | 420 m | 330 m | 270 m | 235 m |
| Maximum hatótáv, >10% visszaverődésnél 2: | 150 m | 120 m | 100 m | 85 m |
| Max. célpont szám per impulzus: | gyakorlatilag korlátlan | |||
| Minimum hatótáv: | 1.2 m | |||
| Megbízhatóság 3 / Pontosság 4: | 5 mm / 3 mm | |||
| Látómező: | 360° „teljes kör” | |||
Trimble GNSS – Inerciális rendszer
| IMU opció: | AP60 | |||
Megbízhatóság – nincs GNSS jelvesztés
| Pozíció (m): | 0.02-0.05 | |||
| Sebesség (m/s): | 0,005 | |||
| Orsózás és bólintás (szög): | 0,005 | |||
| Irány (szög): | 0,015 | |||
Megbízhatóság – 60 mp GNSS jelvesztés
| Pozíció (m): | 0.02-0.05 | |||
| Orsózás és bólintás (szög): | 0,005 | |||
| Irány (szög): | 0,015 | |||
Tartozékok
| GAMS: | Igen, opcionális | |||
| DMI 5: | Igen, opcionális | |||
Kamerák
| Kamera típus: | Száma | Szerelék | Látómező | Fókusztáv |
| Szférikus kamera 30 Mpx (6 x 5 Mpx): | 1 | fix | 90%-a | 4.4 mm |
| a teljes gömbnek | ||||
| Oldalra néző kamera 5 Mpx: | 2 | állítható | Hz: 53.1° | 8.5 mm |
| (vízszintes és magassági pozícióban) | V: 45.3° | |||
| Előre/hátra néző kamera 5 Mpx: | 1 | fix | Hz: 53.1° | 8.5 mm |
| V: 45.3° | ||||
| Fényképezés módja: | Távolság vagy idő szerint, max. 10 fps | |||
Elektronikai adatok
| Energia ellátás bemenő feszültség: | 12 V DC (12 V–16 V) | |||
| Teljesítményfelvétel (tipikus): | 350 W | |||
Rendszerösszetevők
| Érzékelő egység: | tartalmazza | |||
| Vezérlő egység: | tartalmazza | |||
| Energiaellátó egység: | tartalmazza | |||
| Tetőszerelék: | tartalmazza, standard keresztmerevítőket nem tartalmazza | |||
| Szállítóláda: | tartalmazza | |||
| Terepi szoftver: | TMI, böngészőalapú, installálást nem igényel | |||
| Kábel (akkutól energiaellátó egységig): | 5 m | |||
| Kábel (energiaellátó egységtől vezérlő egységig): | 5 m | |||
| Kábel (vezérlő egységtől érzékelő egységig): | 3 m | |||
| Adattároló: | 1 készlet (2 x2 TB SSD, cserélhető) | |||
| Vezérlő interfész: | Tablet vagy notebook, WiFi vagy LAN kábel, BYOD | |||
Harmadik féltől származó hardver integrációs lehetőségek
| Szinkronizáló kimenet az érzékelő egységnél: | 1 (NMEA + PPS) | |||
Környezettűrési karakterisztika
| Max. hordozósebesség adatgyűjtéskor: | 110 km/h | |||
| IP besorolás: | IP64 (érzékelő egység) | |||
| Működési hőmérséklet: | 0 °C – +40 °C | |||
| Tárolási hőmérséklet: | -20 °C – +50 °C | |||
| Relatív páratartalom (működéskor): | 20 % – 80 % | |||
| Relatív páratartalom (tároláskor): | 20 % – 95 % | |||
Fizikai jellemzők
| Érzékelő egység méretei: | 0.62 m x 0.55 m x 0.62 m | |||
| Érzékelő egység súlya: | 37 kg | |||
| Tetőszerelék mérete: | 1.03 m x 0.48 m x 0.28 m | |||
| Tetőszerelék súlya: | 18 kg | |||
1 Kerekített érték, választható mérési programból
2 Tipikus érték átlagos állapothoz
3 Megbízhatóság: a mért mennyiségnek a valós értékhez való megfelelése
4 Pontosság: a további mérések ugyanazon eredményeket mutatják
5 Egy szigma értékek DMI opcióval, utófeldolgozással a bázisállomás adatai alapján. Jellemző teljesítmény. A tényleges eredmények függenek a műholdas konfigurációtól, a légköri viszonyoktól és egyéb környezeti hatásoktól.
A Trimble MX9 mobil térképező rendszer tulajdonságait foglalja össze az alábbi videó:
