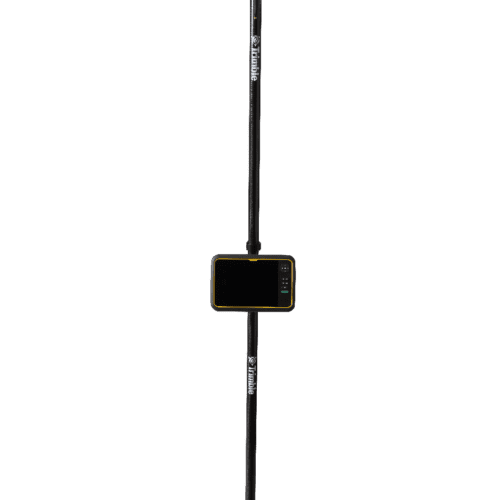

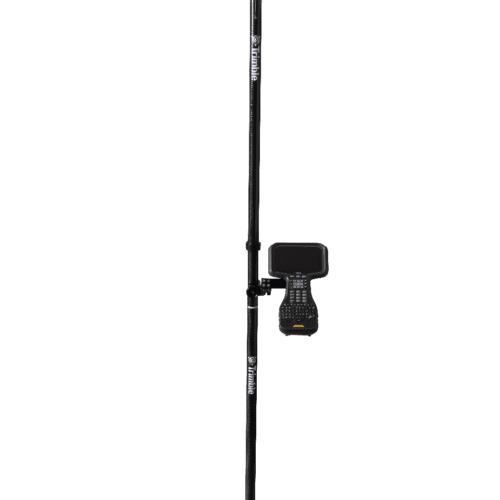

Trimble R580 RTK GNSS vevő
Hatékonyság
Íme, egy újabb megbízható integrált GNSS vevő a Trimble portfóliójából, mely a munkaterületeken mindennap felmerülő magas pontossági igények kielégítésére lett megalkotva. A Trimble® ProPoint® pozícionáló motor kiváló hatékonyságot biztosít a GNSS észlelési szempontból kihívásokkal bíró terepi körülmények között is. Legyen az nagyvárosi környezet, vagy éppen sűrű erdő a Trimble R580 mérőrendszerre mindig számíthat! Amennyiben nincs lehetősége földi korrekciók vételére, válassza a Trimble CenterPoint® RTX műholdas szolgáltatást a precíz helymeghatározáshoz! Ehhez kapcsolódik a Trimble xFill® lehetősége is, mellyel földi korrekcióvesztés esetén is még 5 percig FIX megoldással folytathatja tovább a munkát! Trimble vevője így segíti át Önt észrevétlenül nehéz terepen pl. a mobilnet szolgáltatás kieséseken.
Pontosság és kezelhetőség
A Trimble R580 egyaránt biztosít pontos és professzionális megoldást nagy pontosságigényű geodéziai feladatok, illetve GIS munkafolyamatok számára is. A könnyű kezelhetőségét a Trimble Access™ vagy Trimble TerraFlex ® terepi szoftver biztosítja, melyekre kifejezetten optimalizálva van ez az integrált RTK GNSS vevő.
Megbízhatóság
A gyártó folyamatosan fejlesztett Trimble Maxwell™ 7 technológiája magas fokú védelmet biztosít a jelzavarás és –hamisítás ellen. Ugyanakkor a Trimble EVEREST ™ Plus a több-utas terjedést van hivatva szűrni, illetve kizárni a még pontosabb pozíció meghatározás érdekében. A GNSS fejezet elérhető integrált Rx 450 MHz-es UHF adatátviteli rádióval is, így alkotva vevőpár, vagy éppen vevőflotta rover tagját. Maga a műszer katonai szabványoknak megfelelő terep állóságú és IP65 por- és vízállósági besorolással rendelkező házazást kapott. Így Ön nem csak a mérőrendszere pontosságában, de tartósságában is biztos lehet!
Letölthető dokumentumok:
Műszaki specifikációk
TELJESÍTMÉNY JELLEMZŐK
| GNSS technológia: | Konstelláció-független, rugalmas jelkövetés és jobb helymeghatározás1 kihívást jelentő környezetben a Trimble ProPoint GNSS technológiával. Trimble RTX® korrekciók Fejlett Trimble Maxwell 7 technológia Trimble EVEREST Plus többutas jelterjedés akadályozás Spektrumanalizátor a GNSS zavarás elhárításához Anti-Spoofing (jelzavarás elhárító) képességek Japán LTE szűrés 1510 MHz alatt lehetővé teszi az antennák használatát 100 m-re a japán LTE mobiltoronytól Iridium Szűrés 1616 MHz felett lehetővé teszi az antenna használatát 20m-re az Iridium átviteltől. |
| Egyidejűleg követett műholdjelek: | GPS: L1C, L1 C/A, L2E (L2P), L2C, L5 GLONASS: L1C/A, L1P. L2C/A, L2P, L3 SBAS: L1 C/A (EGNOS/MSAS GAGAN/SDCM), L1 C/A és L5 (WAAS) Galileo: E1, E5A, E5B, E5 AltBOC BeiDou: B1, B1C, B2, B2A, B2B QZSS: L1 C/A, L1C, L2C, L5 IRNSS: L5 L-band: Trimble RTX™ korrekciók |
| Csatornaszám | 336 |
POZÍCIONÁLÁSI TELJESÍTMÉNY
STATIKUS GNSS FELMÉRÉS
Statikus és Gyors statikus
| Vízszintes: | 3 mm + 0.5 ppm RMS |
| Magassági: | 5 mm + 0.5 ppm RMS |
VALÓSIDŐS KINEMATIKUS FELMÉRÉS
RTK pozícionálás2 Bázisvonal <30 km
| Vízszintes: | 10 mm + 1 ppm RMS |
| Magassági: | 20 mm + 1 ppm RMS |
Hálózati RTK 2:
| Vízszintes: | 10 mm + 0.5 ppm RMS |
| Magassági: | 20 mm + 0.5 ppm RMS |
KÓD DIFFERENCIÁLIS GNSS POZICIONÁLÁS
| Vízszintes: | 0.25 m + 1 ppm RMS |
| Magassági: | 0.50 m + 1 ppm RMS |
| SBAS3: | tipikusan <5 m 3DRMS |
UTÓ-FELDOLGOZÁSOS KINEMATIKUS MÉRÉS2
| Vízszintes: | 10 mm + 1 ppm RMS |
| Magassági: | 20 mm + 1 ppm RMS |
TRIMBLE RTX KORREKCIÓS SZOLGÁLTATÁS
CenterPoint RTX 4
| Vízszintes: | 2 cm RMS |
| Magassági: | 5 cm RMS |
| RTX lefedettségi idő a megbízhatóság eléréshez – adott régióban (Trimble RTX Fast régiók): | <1 perc |
TRIMBLE xFILL5
| Vízszintes: | RTK6 + 10 mm/perc RMS |
| Magassági: | RTK6 + 20 mm/perc RMS |
HARDVER
AKKUMULÁTOR ÉS ENERGIAELLÁTÁS
| Belső: | Cserélhető, újratölthető Li-Ion akkumulátor, akkumulátor kamrában. |
| Külső: | Tápellátás a Mini-B USB csatlakozón, ami nem szolgál a belső GNSS-vevő akkumulátorának töltésére. |
| Energiafogyasztás: | 2.75 W |
| Működési idő belső akkumulátorral | 5 óra (környezeti hőmérséklettől függően) |
FIZIKAI JELLEMZŐK
| User interface: | LED állapotkijelzők, Ki/Bekapcsoló gomb, egy gombos indítás |
| Méret: | 14.0 cm átmérő x 11.4cm magasság |
| Tömeg: | 1.08 kg csak a vevő |
KÖRNYEZETTŰRÉS
Hőmérséklet
| Működési hőmérséklet7: | –20 °C – +55 °C |
| Tárolási hőmérséklet: | –40 °C – +75 °C |
| Páratartalom: | 100% lecsapódó |
| Por- és vízállóság: | IP65 |
Sokk és rázkódás teszt
| Rúddal való ejtés: | 2 m-ről betonra |
| Sokk: | Nem működve: 75G 6 msec alatt Működve: 40G-ig, 10 msec alatt |
| Rázkódás: | MIL-STD-810G (üzemeltetési) |
BELSŐ ANTENNA
| Frekvencia tartomány: | L1/L2 (GPS, GLONASS, Galileo, BeiDou, QZSS), MSS (RTX), SBAS. |
KOMMUNIKÁCIÓ ÉS ADATTÁROLÁS
| USB | USB 2.0 (Type B) |
| WiFi: | Egyidejű kliens- és hozzáférési pont (AP) üzemmódok |
| Bluetooth: | Teljesen integrált és zárt. 2.4 GHz BT modul8 |
| Hálózati protokollok: | HTTP (web browser GUI); NTP Server, TCP/IP vagy UDP; NTRIP v1 és v2, Client mód; mDNS/uPnP service discovery; dinamikus DNS; eMail riasztás; hálózati link a Google Earth-höz; PPP és PPPoE |
Támogatott adatformátumok
| Bemeneti korrekciók: | CMR+, CMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2 input és output |
| NMEA és GSOF adatkimenet: | 24 NMEA, GSOF, RT17 és RT2 |
| Adattárolás: | 48 MB belső memória9 |
| Külső kommunikációs lehetőségek: | Külső GSM/GPRS modem, mobil telefon támogatás |
| Belső rádió (opcionális): | Integrált 450 MHz UHF rádió |
| Csatornaugrás (450 MHz): | 12.5 és 25 KHz |
| Érzékenység (450 MHz): | -103 dBm, GMSK 9600 baud, 25 kHz csatornaugrás |
| Pozícionálási ráta: | 1 Hz, 2 Hz, 5 Hz, 10 Hz |
1 A kihívást jelentő GNSS-környezetek olyan helyek, ahol a vevőkészüléknek elegendő műhold áll rendelkezésre ahhoz, hogy elérje a minimális pontossági követelményeket, de a jelet részben akadályozhatják és/vagy visszaverődhetnek a fákról, épületek és egyéb tárgyak. A tényleges eredmények a felhasználó földrajzi elhelyezkedésétől és a légköri aktivitástól függően változhatnak, a szcintillációs szintek, a GNSS-konstelláció állapota és rendelkezésre állása, valamint a többutas útvonalak és a jel elzáródásának szintje függvényében.
2 A pontosság és a megbízhatóság függhet olyan anomáliáktól, mint a többutas terjedés, akadályok, műholdgeometria, interferencia és a légköri viszonyok. Mindig kövesse az ajánlott gyakorlatokat. Meghatározott R580 vevő (utófeldolgozás) pontosság általában 100 km, vagy annál rövidebb alapvonal-hosszúság esetén érhető el. Az utófeldolgozás pontossága megkövetel legalább 2 perc adatgyűjtést.
3 Az SBAS rendszer teljesítményétől függ.
4 Az RMS-teljesítmény megismételhető helyszíni méréseken alapul. Az elérhető pontosság és az inicializálási idő a vevő és az antenna típusától és képességeitől, a felhasználó földrajzi elhelyezkedésétől és légköri aktivitásától, a szcintillációs szintektől, a GNSS-konstelláció állapotától és rendelkezésre állásától, valamint a többutas terjedés szintjétől, beleértve az akadályokat, például a nagy fákat és épületeket, függően változhat. 5 A pontosság a GNSS műholdak elérhetőségétől függ. xFill Premium előfizetés nélkül az xFill helymeghatározás
5 perc rádiós leállás után megszűnik. xFill Premium 5 perc után is folytatódik, feltéve, hogy a megoldás konvergált, jellemző pontossága nem haladja meg a 3 cm vízszintes és 7 cm függőleges pontosságot. xFill nem minden régióban érhető el, további információért érdeklődjön a helyi értékesítési képviselőnél.
6 Az RTK a korrekciós forrás elvesztése és az xFill elindítása előtti utolsó bejelentett pontosságra utal.
7 A vevő -20 °C-ig normálisan működik, a belső akkumulátorok -20 °C és +60 °C között (környezeti hőmérséklet +50 °C).
8 A Bluetooth típusjóváhagyások országspecifikusak.
9 A belső memória ténylegesen rendelkezésre álló kapacitása kisebb, mint a megadott kapacitás, mivel a firmware a memória egy részét foglalja. A rendelkezésre álló kapacitás változhat, ha frissíti a vevőegység firmware-ét.
