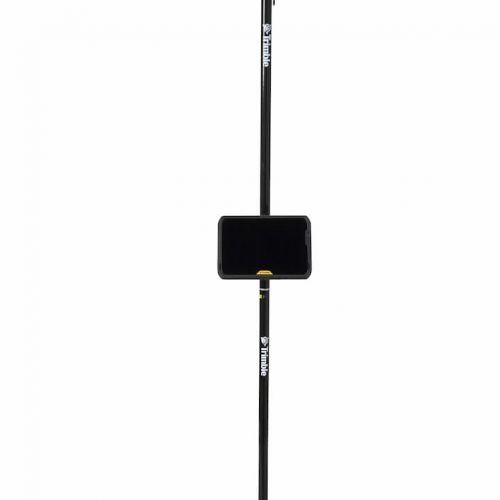

Trimble R780

Trimble R780

Trimble R780

Kiemelkedő jellemzők:

  • Valamennyi műholdrendszer jeleinek vétele, 336 csatornán.
  • Kitakart, GNSS észlelés szempontjából zavart környezetben is biztos megoldás.
  • IMU alapú dőléskompenzálás.
  • Korrekciószakadás esetén is a Fix megoldás tartása.
  • RTK korrekciók vétele a Világ bármely pontján.
  • Skálázható kiépítés.
  • Extrém terepálló kivitel.

Leírás

Kiemelkedő jellemzők:

  • Valamennyi műholdrendszer jeleinek vétele, 336 csatornán.
  • Kitakart, GNSS észlelés szempontjából zavart környezetben is biztos megoldás.
  • IMU alapú dőléskompenzálás.
  • Korrekciószakadás esetén is a Fix megoldás tartása.
  • RTK korrekciók vétele a Világ bármely pontján.
  • Skálázható kiépítés.
  • Extrém terepálló kivitel.

Egyedülálló Trimble technológiák egyetlen integrált GNSS fejezetben, az Ön terepi munkáinak támogatására.

Trimble Maxwell™ 7 GNSS ASIC
Valamennyi GNSS-műhold rendszer által szolgáltatott, legújabb navigációs jelek követése, a többutas terjedést csökkentő, interferenciaérzékeléssel és GNSS jelhamisítás elleni védelmet biztosító EVEREST™ Plus technológiával.

Trimble ProPoint™ technológia
A konstelláció-agnosztikus, robusztus helymeghatározó motor nagyobb pontosságot, megbízhatóságot és termelékenységet biztosít a GNSS észlelés szempontjából kihívásokkal teli munkakörnyezetekben is. Az R780 kiváló teljesítményt nyújt erdőkben, illetve olyan egyéb munkaterületeken, ahol nem valósul meg a kilátás teljesen a tiszta égboltra.

Trimble TIP™ technológia
Hatékonyabb az észlelés a mágneses zavarokra immunis inerciális mérőegység (IMU) alapú dőléskompenzálási megoldással, mely gyorsabb, pontosabb és biztonságosabb felmérést, vagy kitűzést biztosít a minden napokban. Nem kell többé az antennarúd libelláját figyelnie, illetve könnyedén és pontosan tud olyan helyzetekben is mérni, ahol a függőleges bottartás nem valósítható meg.

Trimble xFill® technológia
Csökkenti az állásidőt terepen a folyamatos RTK Fix megoldással, hiszen ez a módszer korrekciós szolgáltatás kiesés esetén is geodéziai pontosságot biztosít. Ha meg is szakad a korrekciós szolgáltatás a bázisoldalról, az xFILL és az xFILL Premium technológia néhány percig még biztosítja a Fix megoldást.

Trimble CenterPoint® RTX
A Világ bármely pontján kaphat RTK GNSS korrekciókat műholdas szolgáltatásként, vagy interneten keresztül, páratlan sebességgel és megbízhatósággal nagy pontosságú pozíció meghatározáshoz. A földi szolgáltatóktól független megoldás, így expedíciós munkáinál nem kell külföldön idegen nyelvű GPRS és CORS szolgáltatói szerződéseket kötnie.

Skálázhatóság
A Trimble R780 választható Bázis & Rover, Csak-Rover, illetve Csak-Bázis kiépítésben. Szerezze be azt a konfigurációt, amelyre adott pillanatban szüksége van, majd fejlessze tovább felmerülő feladatainak függvényében!

A legkeményebb terepi kihívásokra tervezve
A kompakt, ultra-robosztus kialakítású műszerház kibírja a legkeményebb eséseket, ütéseket a legnehezebb munkaterületen is. Nincs többé állási idő azért, mert hideg, meleg, eső, pára van, vagy éppen por fújta a környezet, ahol dolgoznia kell. Az R780-nál ez nem lehet probléma!



Műszaki specifikációk



TELJESÍTMÉNY JELLEMZŐK

GNSS technológia:Konstelláció-független, rugalmas jelkövetés, jobb helymeghatározás kihívást jelentő környezetben1 és inerciális mérés integráció a Trimble ProPoint GNSS technológiával.
Megnövelt mérési és kitűzési termelékenység és nyomon követhetőség a Trimble TIP™ technológiával, valamint  IMU-alapú dőléskompenzáció.
Trimble RTX korrekciók használata világszerte.
Fejlett Trimble Maxwell 7 technológia.
Trimble EVEREST Plus™ többutas jelszűrés.
Jelspektrum analizátor a GNSS zavarás elhárításához.
Anti-spoofing képességek.
Japán LTE szűrés 1510 MHz alatt lehetővé teszi az antennák használatát 100 m-re japán LTE mobiltornyoktól.
Iridium Szűrés 1616 MHz felett lehetővé teszi az antenna használatát 20 m távolságra az Iridium jelátadótól.
Egyidejűleg követett műholdjelek:GPS: L1C, L1 C/A, L2E (L2P), L2C, L5
GLONASS: L1C/A, L1P. L2C/A, L2P, L3
SBAS: L1 C/A (EGNOS/MSAS GAGAN/SDCM), L1 C/A és L5 (WAAS)
Galileo: E1, E5A, E5B, E5 AltBOC, E62
BeiDou: B1, B1C, B2, B2A, B3
QZSS: L1 C/A, L1C, L1S, L2C, L5, LEX/L6
L-band: Trimble RTX™ korrekciók



POZÍCIONÁLÁSI TELJESÍTMÉNY 3

STATIKUS GNSS FELMÉRÉS

Nagy pontosságú statikus

     Vízszintes:3 mm + 0.1 ppm RMS
     Magassági:3.5 mm + 0.4 ppm RMS



Statikus és Gyors statikus

     Vízszintes:3 mm + 0.5 ppm RMS
     Magassági:5 mm + 0.5 ppm RMS



VALÓSIDŐS KINEMATIKUS FELMÉRÉS

Bázisvonal <30 km

     Vízszintes:8 mm + 1 ppm RMS
     Magassági:15 mm + 1 ppm RMS



Hálózati RTK 4:

     Vízszintes:8 mm + 0.5 ppm RMS
     Magassági:15 mm + 0.5 ppm RMS



RTK indítás: 2 -8 mp



TRIMBLE INERTIAL PLATFORM (TIP) TECHNOLÓGIA

TIP kompenzált felmérés 6

     Vízszintes:RTK + 8 mm + 0.5 mm/° dőlés (30°-ig) RMS
     Vízszintes:RTX + 8 mm + 0.5 mm/° dőlés (30°-ig) RMS



IMU integritás monitor

     Dőlés monitoring:Hőmérséklet, kor és sokk



TRIMBLE RTX KORREKCIÓS SZOLGÁLTATÁS

CenterPoint RTX7

     Vízszintes:2 cm RMS
     Magassági:5 cm RMS



RTX lefedettségi idő a megbízhatóság eléréshez – adott régióban (Trimble RTX Fast régiók):<1 perc
RTX lefedettségi idő a megbízhatóság eléréshez – nem RTX Fast régióban:<3perc
RTX QuickStart lefedettségi idő a megbízhatóság eléréshez:<5perc



TRIMBLE xFILL 8

     Vízszintes:RTK9 + 10 mm/perc RMS
     Magassági:RTK9 + 20 mm/perc RMS



TRIMBLE xFILL PRÉMIUM 8

     Vízszintes:3 cm RMS
     Magassági:7 cm RMS



DIFFERENCIÁLIS GNSS POZICIONÁLÁS
     Vízszintes:0.25 m + 1 ppm RMS
     Magassági:0.50 m + 1 ppm RMS
     SBAS10:tipikusan <5 m 3DRMS



HARDVER

Fizikai jellemzők
Méret:13.9 cm x 13 cm
Tömeg:1.55 kg URH rádióval és antennával



Hőmérséklet 11

     Működési hőmérséklet:–40 °C – +65 °C
     Tárolási hőmérséklet:–40 °C – +75 °C



Páratartalom:100% lecsapódó
Por- és vízállóság:IP68 (IEC‑60529)



Sokk és rázkódás teszt

     Rúddal való ejtés:2 m-ről betonra
     Sokk:Nem működve: 75G 6 msec alatt
Működve: 40G-ig, 10 msec alatt
     Rázkódás:Mil‑Std‑810G, FIG 514.6E‑1 Cat 24, Mil‑Std‑202G, FIG 214‑1, D-kondíció



ELEKTRONIKA

Belső:Cserélhető, újratölthető 7.4 V, 2.8 Ah Li-Ion akkumulátor, akkumulátor kamrában.
A belső akkumulátor UPS-ként működik külső áramforrás kiesése esetén.
A belső akkumulátor külső áramforrásról is tölthető, amennyiben a forrás támogatja az áramfelvételt, és több mint 11,8 V egyenfeszültségű.
Integrált töltőáramkör.
Külső:Külső tápellátás bemenet túlfeszültség elleni védelemmel az 1. porton (7-tűs Lemo).
Minimum 10,8 V, maximum 28 VDC, a leállítás optimalizálva a 12 V-os ólomakkumulátoros működésre.
Az áramforrás-ellátás (belső/külső) képes a menet közbeni cserére a forrás eltávolítása vagy kikapcsolása esetén.
Külső egyenáramú külső tápegység bemenet túlfeszültség elleni védelemmel az 1. porton (Lemo).
A vevő külső energiaforrásra kapcsolva automatikusan bekapcsol.
Energiafogyasztás:3.2 W rover módban, belső vevő rádióval12
5.2W bázis módban, belső 0.5W adó rádióval



Működési idő belső akkumulátorral13

     Rover:5.5 óra, hőmérséklet függvényében
     Bázis:5.5 óra, hőmérséklet függvényében
     450 MHz:kb. 4 óra, hőmérséklet függvényében
     900 MHz:kb. 4 óra, hőmérséklet függvényében



KOMMUNIKÁCIÓ ÉS ADATTÁROLÁS

LEMO (Soros1):7‑tűs Lemo, Energiaellátás, USB. Opcionális USB – RS232 kábel. RNDIS kommunikáció támogatás USB-n
WiFi:Klines, vagy hozzáférési pont. Korrekció vétel vagy adás. Wi‑Fi b/g
Bluetooth:Teljesen integrált, teljesen zárt 2.4 GHz Bluetooth modul
Integrált rádió (opcionális):Teljesen integrált, teljesen zárt 403‑473 MHz; Belső 900 MHz; Rx/Tx
Csatornaléptetés (450 MHz):12.5 kHz vagy 25 kHz
Érzékenység (450 MHz):‑114 dBm (12 dB SINAD)
450 MHz kimeneti teljesítmény:0.5 W, 2 W
900 MHz kimeneti teljesítmény:1.0 W
Frekvenciaengedélyek (902-928 MHz):USA/Kanada
Pozíció frissítések:1 Hz, 2 Hz, 5 Hz, 10 Hz, 20 Hz
Adattárolás:9 GB belső adattárolás
Adatformátumok:CMR+, CMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2 ki,- és bemenet
24 NMEA kimenet, GSOF, RT17, RT27 kimenet



“1 A kihívást jelentő GNSS-környezetek olyan helyek, ahol a vevőnek elegendő műhold áll rendelkezésre ahhoz, hogy elérje
a minimális pontossági követelmények teljesítéséhez, de a jelet részben akadályozzák és/vagy visszaverődhet fákról, épületekekről és egyéb tárgyakról. A tényleges eredmények a felhasználó földrajzi elhelyezkedésétől és a légköri aktivitástól függően változhatnak, a szcintillációs szintek, a GNSS-konstelláció állapota és rendelkezésre állása, valamint a többutas terjedés és a jel kitakarási szintje függvényében.”

2 A vevőkészülékek jelenlegi képességei a nyilvánosan elérhető információkon alapulnak. Ezért a Trimble nem tudja garantálni hogy ezek a vevőkészülékek teljes mértékben kompatibilisek lesznek a Galileo műholdak, vagy jelek jövőbeli generációjával.

3 A pontosság és a megbízhatóság a többutas terjedés, az akadályok, a műholdak geometriája és a légköri viszonyok miatti rendellenességektől függhet. A megadott előírások stabil, szabad égboltra néző, EMI- és többszörös visszaverődéstől mentes környezetben történő rögzítést, optimális GNSS-konstellációs konfigurációkat, valamint az adott alkalmazáshoz szükséges legmagasabb rendű mérések elvégzésére általánosan elfogadott felmérési gyakorlatának alkalmazását javasolják, beleértve a bázis hosszának megfelelő észlelési időt. A 30 km-nél hosszabb bázisvonalak pontos efemerizist igényelnek, és a nagy pontosságú statikus specifikáció eléréséhez akár 24 órás statikus észlelésre is szükség lehet.

4 A hálózatos RTK PPM értékek a legközelebbi fizikai bázisállomásra vonatkoznak.

5 Befolyásolhatják a légköri viszonyok, a jel többutas terjedése, az akadályok és a műholdak geometriája. Az inicializálás megbízhatósága folyamatosan monitorozva van a legmagasabb mérési minőség biztosítása érdekében.

6 A TIP az antennarúd tetején, a a teljes dőléskiegyenlítési tartományban, a teljes helymeghatározási hiba becslésére utal. Az RTK az alapul szolgáló GNSS-pozíció becsült vízszintes pontosságára utal, amely a GNSS-megoldás minőségét befolyásoló tényezőktől függ. Az 5 mm-es állandó hibakomponens a vevő és a beépített inerciális mérőegység (IMU) függőleges tengelyei közötti, a gyári kalibrálás után fennmaradó eltérést veszi figyelembe, feltételezve, hogy a vevő egy szabványos, megfelelően kalibrált és fizikai hibáktól mentes, 2 m-es szénszálas antennarúdon van rögzítve. A dőlésfüggő hibakomponens a kiszámított dőlési azimut minőségének függvénye, amelyről itt azt feltételezzük, hogy optimális GNSS-körülmények között van beállítva. A legjobb IMU dőléskompenzált eredmények eléréséhez végezze el az árbóc libellájának beállítását!

7 RMS-teljesítmény a terepi mérések megismételhetőségén alapul. Az elérhető pontosság és az inicializálási idő a vevő és az antenna típusától és képességeitől, a felhasználó földrajzi elhelyezkedésétől és légköri aktivitásától, a szcintillációs szintektől, a GNSS-konstelláció állapotától és elérhetőségétől, valamint a többutas terjedés szintjétől függ, beleértve az olyan akadályokat, mint a nagy fák és épületek.

8 A pontosság a GNSS műholdak követhetőségétől és láthatóságától függ. Az xFill Premium előfizetés nélkül az xFill helymeghatározás 5 perc korrekciószakadás után megszűnik. Az xFill Premium 5 perc után is folytatódik, feltéve, hogy a megoldás konvergált, jellemző pontossága nem haladja meg a 3 cm vízszintes és 7 cm függőleges pontosságot. Az xFill szolgáltatás nem minden régióban érhető el, további információért forduljon a helyi értékesítési képviselőhöz, azaz az AllTerra Hungary Kft.-hez!.

9 Az RTK az utolsó jegyzőkönyvezett pontosságra utal, mielőtt a korrekciós forrás megszűnt és az xFill elindult.

10 Az SBAS rendszer teljesítményétől függ

11 A vevőegység -40 °C-ig megfelelően működik, a belső elemek -20 °C-tól +60 °C-ig (környezeti hőmérséklet +50 °C).

12 GPS, GLONASS és SBAS műholdak követése

13 A hőmérséklet és a vezeték nélküli adatátviteli sebesség függvényében változik. Ha vevőt és belső rádiót használunk átviteli üzemmódban, akkor ajánlott külső, legalább 6 Ah-s akkumulátort használni.
