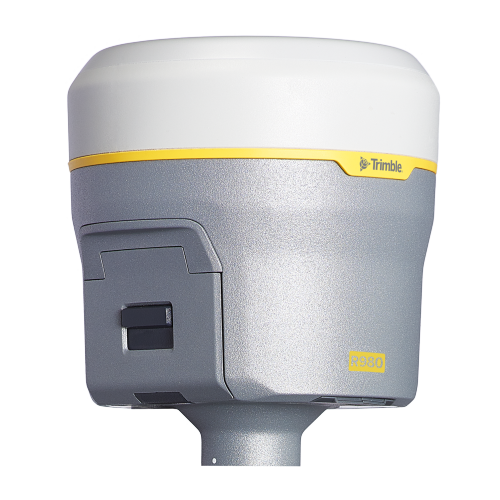

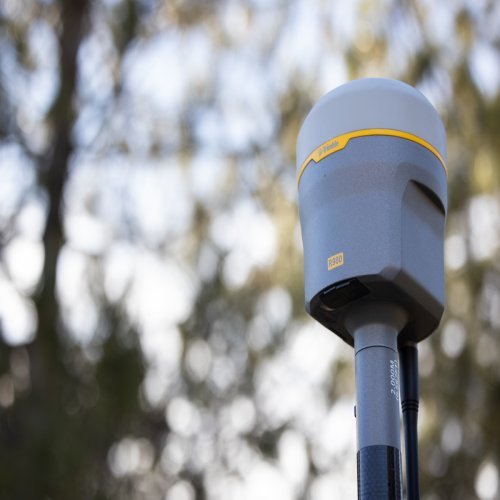

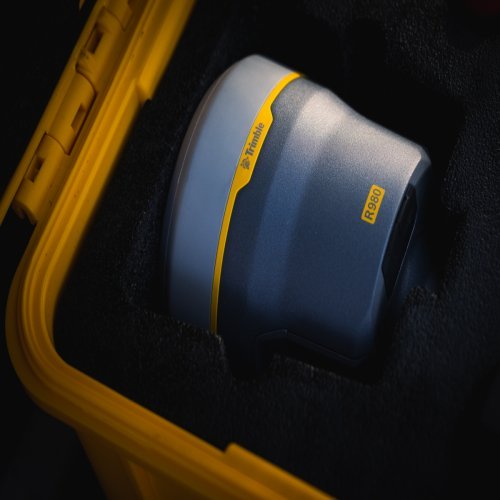

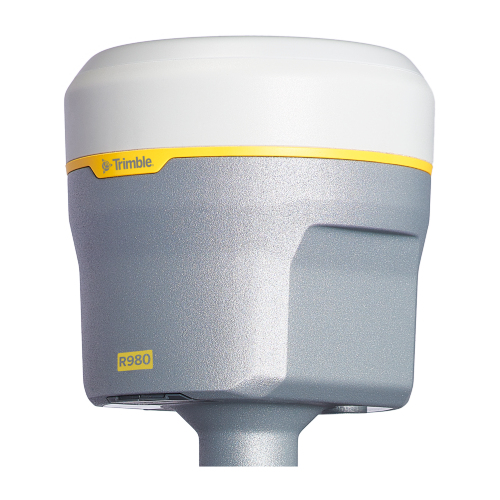

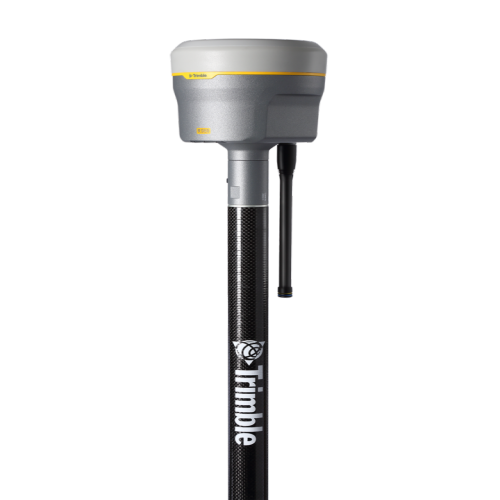

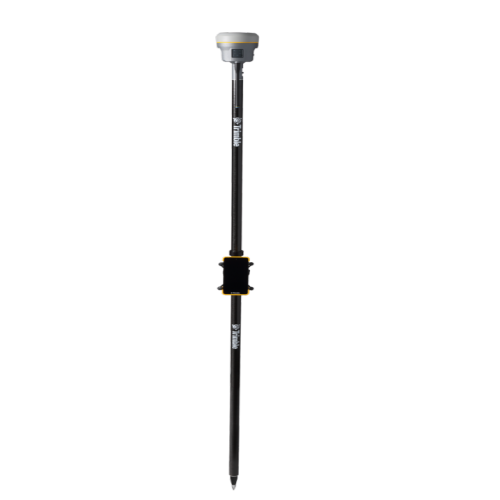

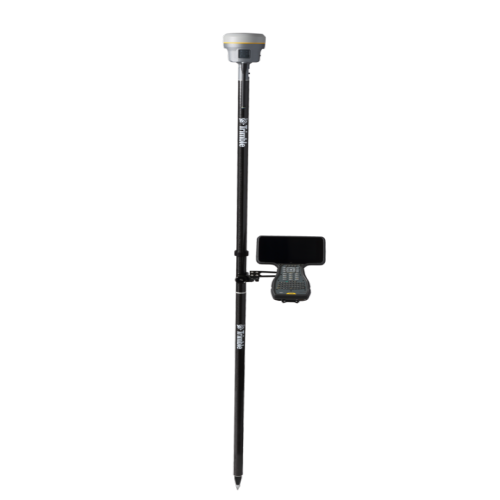

Trimble R980 GNSS mérőrendszer
Zökkenőmentes adatkapcsolatok, teljes megbízhatóság a terepi felmérés termelékenységének növelésére.
A produktív

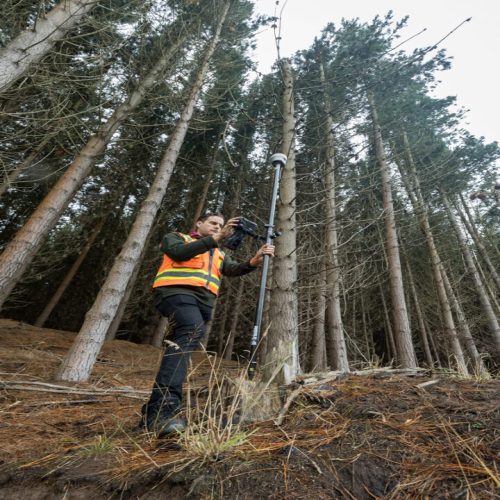

A Trimble ProPoint ® GNSS pozícionáló motort már aligha kell bemutatni a szakmai közönség számára. Ez az egyedülálló és különleges megoldás lehetővé teszi a legkitakartabb mérési helyszíneken is a gyors és pontos műholdas észleléseket, valamint a geodéziai nagyságrendű és megbízhatóságú eredménytermékek előállítását.
Az R980 RTK GNSS vevő a már bizonyított és bevált Trimble® Inertial Platform™ (TIP™) technológiával van felszerelve. Ez a kalibrációt nem igénylő IMU-alapú dőléskompenzációs megoldás nagy hatékonyságot és biztos hátteret kölcsönöz úgy az Ön felmérési, mint a kitűzési feladataihoz.
Hogy ne legyen kötve egyetlen CORS korrekció szolgáltatóhoz sem, válassza a világszerte elérhető Trimble CenterPoint® RTX korrekciós megoldásunkat, akár a helyi mobilszolgáltatón keresztül interneten, vagy ennek hiányában egyenes az L-Band korrekciós műholdakról!
A kapcsolatteremtő
Az R980 számos adatátviteli kapcsolatot biztosít, legyen az kábeles, vagy kábel nélküli. A legkorszerűbb integrált Bluetooth és WiFi technológia nagy sebességű adatcserét tesz lehetővé mind a terepen, mind az irodai ki- és beolvasások esetén.
A műszer beépített 4G LTE modemje nem csupán a korrekciók vételére alkalmas, hanem internetes bázis és rover vezérlési lehetőséget is biztosít.
Több vevő alkalmazása esetén nagyszerű szolgálatot tesz a GNSS fejezetbe integrált 450, vagy 450/900 MHz-es URH rádió! Ezzel nem csak függetlenedik a CORS és mobilnet szolgáltatóktól és a lefedettségük esetleges hiányosságaitól, de mindenféle előfizetés nélküli, rugalmasabb, gyorsabb terepi észlelési módszereket is alkalmazhat a munkaterületen.
A megbízható
A Trimble által kifejlesztett TIP integritás monitoring technológia az IMU alapú dőléskompenzálást emeli professzionális szintre. A hőmérséklet, adat látencia és sokk figyelési megoldás biztosítja, hogy Ön a döntött antennabotos észlelések esetén is a lehető legpontosabb mérési eredményeket kapja.
A különleges Trimble xFill® technológiának köszönhetően, akkor sem kell kétségbe esnie, ha a terepen hirtelen megszűnik a geodéziai pontosságigényű RTK észlelésekhez szükséges korrekció szolgáltatás. Ezzel a módszerrel ugyanis a referencia oldali kapcsolatvesztés esetén is tovább dolgozhat.
A Napfolt tevékenység alaposan megnehezíti a geodéták életét. Erre dolgozta ki a Trimble az un. IonoGuard™ technológiát, mely az ionoszféra káros hatásait mérsékli és a jelzavarokat csökkenti az R980 mérőrendszerrel végrehajtott GNSS észlelések során.
A katonai szabványoknak is megfelelő IP67 por- és vízállósági besorolású műszerkorpusz valódi terepállóságot biztosít bármilyen kemény munkakörnyezetben.
Letölthető dokumentumok:
Product Bulletin Trimble R980 GNSS System
Műszaki specifikációk
POZÍCIONÁLÁSI TELJESÍTMÉNY
ÉSZLELÉS
| Csatornaszám: | 672 |
| Egyidejűleg követett műholdjelek: | GPS: L1C, L1C/A, L2C, L2E, L5 GLONASS: L1C/A, L1P, L2C/A, L2P, L3 SBAS (WAAS, EGNOS, GAGAN, MSAS): L1C/A, L5 Galileo: E1, E5A, E5B, E5 AltBOC, E6 BeiDou: B1, B1C, B2, B2A, B2B, B3 QZSS: L1C/A, L1S, L1C, L2C, L5, L6 NavIC (IRNSS): L5 L-band: Trimble RTX™ korrekciók |
| Pozicionálás gyakorisága: | 1 Hz, 2 Hz, 5 Hz, 10 Hz és 20 Hz |
STATIKUS GNSS FELMÉRÉS
Nagy pontosságú statikus
| Vízszintes: | 3 mm + 0.1 ppm RMS |
| Magassági: | 3.5 mm + 0.4 ppm RMS |
Statikus és Gyors statikus
| Vízszintes: | 3 mm + 0.5 ppm RMS |
| Magassági: | 5 mm + 0.5 ppm RMS |
VALÓSIDŐS KINEMATIKUS FELMÉRÉS
Bázisvonal <30 km
| Vízszintes: | 8 mm + 1 ppm RMS |
| Magassági: | 15 mm + 1 ppm RMS |
Hálózati RTK:
| Vízszintes: | 8 mm + 0.5 ppm RMS |
| Magassági: | 15 mm + 0.5 ppm RMS |
| RTK indítás: | 2 -8 mp |
TRIMBLE INERTIAL PLATFORM (TIP) TECHNOLÓGIA
TIP kompenzált felmérés
| Vízszintes: | RTK + 5 mm + 0.4 mm/° dőlés (30°-ig) RMS |
| Vízszintes: | RTX + 5 mm + 0.4 mm/° dőlés (30°-ig) RMS |
IMU integritás monitor
| Torzitás monitoring: | Hőmérséklet, kor és sokk |
| IMU jellemzők | Kalibrálást nem igényel, immunis a mágneses interferenciára |
TRIMBLE RTX KORREKCIÓS SZOLGÁLTATÁS
CenterPoint RTX
| Vízszintes: | 2 cm RMS |
| Magassági: | 3 cm RMS |
| TRIMBLE RTX FAST lefedettség esetén megbízhatóság eléréshez szükséges időtartam: | < 1 perc |
| Nem TRIMBLE RTX FAST lefedettség esetén megbízhatóság eléréshez szükséges időtartam: | < 3 perc |
| QuickStart lefedettség esetén megbízhatóság eléréshez szükséges időtartam: | < 1 perc |
TRIMBLE xFILL
| Vízszintes: | RTK + 10 mm/perc RMS |
| Magassági: | RTK + 20 mm/perc RMS |
KÓD DIFFERENCIÁLIS GNSS POZICIONÁLÁS
| Vízszintes: | 0.25 m + 1 ppm RMS |
| Magassági: | 0.50 m + 1 ppm RMS |
| SBAS: | tipikusan <5 m 3DRMS |
HARDVER
FIZIKAI JELLEMZŐK
| Méret: | 11.9 x 13.6 cm |
| Tömeg: | 1.13 kg belső akkumulátorral, URH rádióval és antennával 3.96 kg a fentiek, antennarúddal, TCS7 vezérlővel és tartókkal |
KÖRNYEZETTŰRÉS
Hőmérséklet
| Működési hőmérséklet: | –40 °C – +65 °C |
| Tárolási hőmérséklet: | –40 °C – +80 °C |
| Páratartalom: | 100% lecsapódó |
| Por- és vízállóság: | IP67, ideiglenesen 1 m víz alá meríthető, porálló |
Sokk és rázkódás teszt
| Bot elejtés | 2 méterről kemény felületre dobva |
| Sokk: | Nem működve: 75 g-ig, 6 ms Működve: 40G-ig, 10 msec., fűrészfogas |
| Rázkódás: | MIL-STD-810F, FIG.514.8C-6 |
ELEKTRONIKA
| Külső | 11-24 V külső energiaellátás, túlfeszültség védelemmel a Port1 és Port2-n (7-tűs LEMO) |

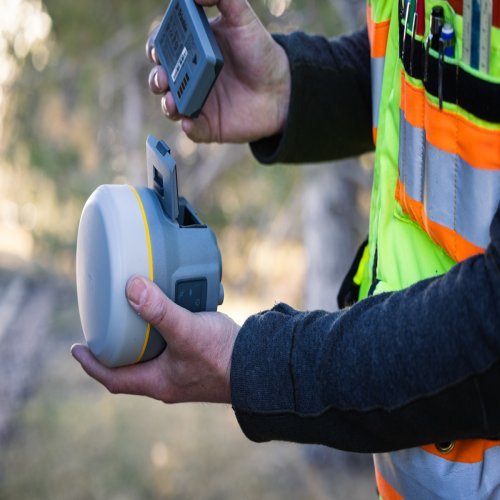

| Belső | Cserélhető, újratölthető 7.4V, 3.7mAh-s Li-Ion intelligens akkumulátor LED állapotjelzővel |
ENERGIAFOGYASZTÁS
| 4.2–4.6 W rover módban, belső 450 MHz vevő rádióval | 5.4–6.6 W bázismódban,belső 450 MHz adó rádióval |
| 4.0 W rover módban, belső 900 MHz vevő rádióval | 4.3 W bázis módban,belő 900 MHz adó rádióval |
| 3.7 W rover módban, belső LTE modemmel | 3.7 W bázis módban, belső LTE modemmel |
MŰKÖDÉSI IDŐ BELSŐ AKKUMULÁTORRAL
| 450, vagy 900 MHz csak vétel: | 5.5-6.3 óra |
| Mobil vétel (belső, vagy vezérlőről BT kapcsolaton) | 7.0 óra |
| 450 MHz adás (0.5 W): | 4.7 óra |
| 450 MHz adás (1 W): | 3.7-4.1 óra (1.0 W adásteljesítmény ott elérhető, ahol ez engedélyezett) |
| 900 MHz adás (1 W): | 6 óra (900 Hz adás ott elérhető, ahol ez engedélyezett) |
| Mobil adás: | 7 óra |
KOMMUNIKÁCIÓ ÉS ADATTÁROLÁS
| Rádió modem: | Teljesen integrált, zárt, 450 MHz-es széles sávú adó-vevő 410-473 MHz-es frekvenciatartományban. (RED 2014/53/EU kompatibilis) vagy kétsávos 450/900 MHz-es adó-vevő (410-473 / 902-928 MHz-es frekvenciatartomány). |
| Támogatott Trimble, Pacific Crestés SATEL rádióprotokolok | |
| Adóteljesítmény 0,5 W, 1,0 W (1,0 W csak ott áll rendelkezésre, ahol ez törvényileg megengedett). | |
| Hatótávolság: 3-5 km tipikus, 10 km optimális |
| Mobil megoldás: | Teljesen integrált, teljesen lezárt LTE-kompatibilis modul,2G/3G visszaállítással |
| FDD-LTE: sáv 1, 2, 3, 4, 5, 7, 8, 12, 13, 18, 19, 20, 26, 28, 66 | |
| TD-LTE: sáv 38, 40 | |
| UMTS (WCDMA/FDD):sáv 1, 2, 3, 4, 5, 6, 8, 19 | |
| Quad band GSM: 850, 900, 1800, 1900 MHz |
| Bluetooth: | Teljesen integrált, teljesen zárt 2.4 GHz Bluetooth modul, Bluetooth EDR/BR v5.1 |
| WiFi: | Teljesen integrált, teljesen zárt 2.4 GHzWiFi modul, Simultaneous Access Point (AP) és Client mód |
| I/O port: | Soros, USB, TCP/IP, IBSS/NTRIP, Bluetooth |
| Adattárolás: | 9 GB belső memória |
| Korrekciós adatformátumok: | CMRx, CMR+, CMR, CMR, RTCM 2.x, RTCM 3.x (RTCM kimenet nem támogatott 900 MHz rádió esetén) |
| Adatkimenetek: | NMEA 0183, GSOF, RT17 és RT27 |
| Soros: | 3-szálú RS232, 7-tűs OS Lemo |
| USB: | USB v2.0, adatletöltés és nagy sebességű kommunikáció támogatás |
WebUI
| Egyszerű konfiguráció, működtetés, állapot lekérdezés, adatátvitel vagy mobil böngésző | |
| Elérhető: | WiFi, Bluetooth, soros, USB |
Támogatott Trimble vezérlők

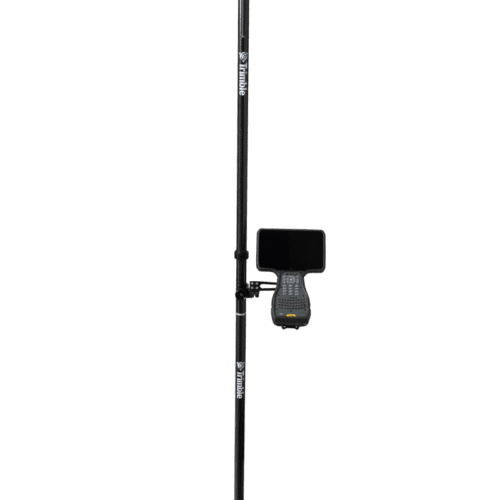

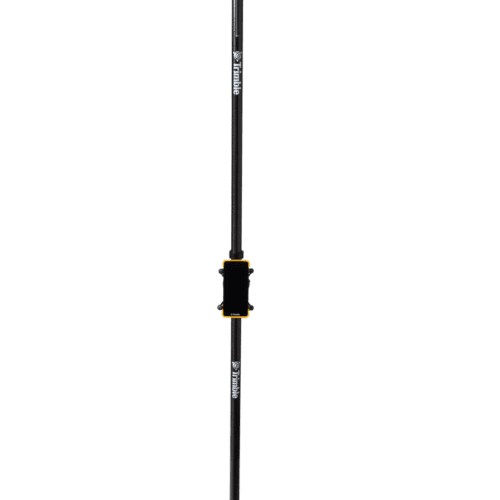

| Trimble TSC7, TSC5, TDC6, Trimble T100, Trimble T7, Android és iOS eszközökön támogatott alkalmazások Trimble Access 2024.10 vagy újabb | Támogatja a Trimble Internet Base Station Service (IBSS) szolgáltatást a Trimble Access 2023.10 vagy újabb segítségével történő RTK korrekciók streamingjéhez. |
BIZONYÍTVÁNYOK
| Biztonság: | IEC 62368-1, IEC 60950-1, IEC 62311, IEEE C95.3, UN 38.3, UL 2054 |
| FCC: | Part 15 Subpart B (Class B), Subpart C, Section 15.247, Part 90, Part 22/24/27, Part 2, KDB 447498 D01 |
| EU: | RED 2014/53/EU, EN 300 113, EN 300 487, EN 300 328, EN 301 908, EN 303 413, RoHS Directive 2011/65/EU, WEEE Directive 2012/19/EU |
| Kommunikáció: | PTCRB, Bluetooth SIG, AT&T (data-only SIM) |
