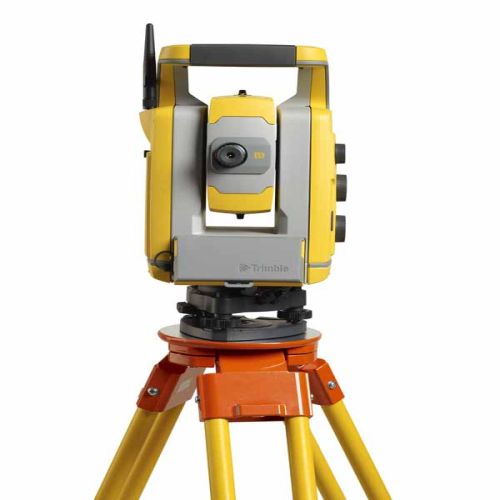

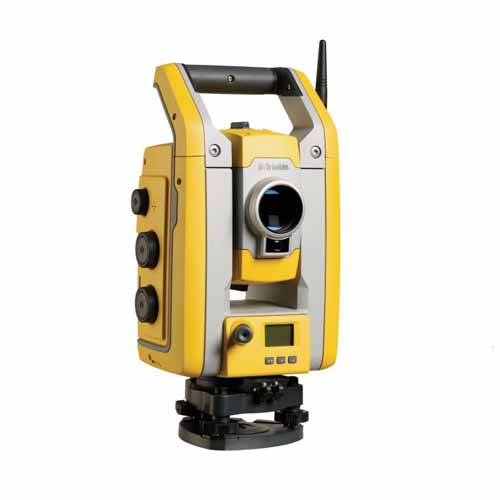

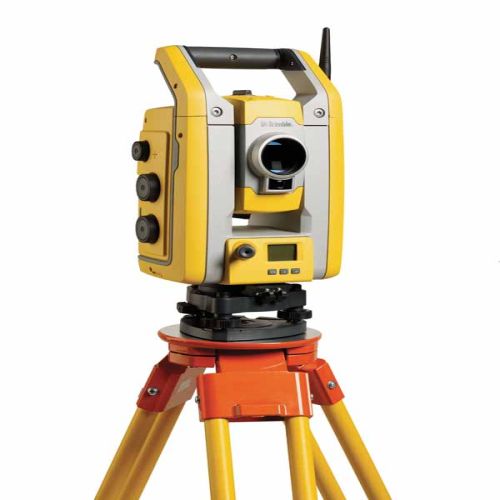

Trimble S5

Trimble S5

Trimble S5

Kiemelkedő jellemzők:

  • Minden, amire szüksége van földmérési feladatai elvégzéséhez
  • Mérjen messzebb és gyorsabban a Trimble DR Plus EDM-mel!
  • Trimble L2P valós-idős eszköz menedzsment
  • Zökkenőmentes együttműködés a Trimble V10 Képalkotó Roverrel és a GNSS vevőkkel
  • Intuitív Trimble Access terepi szoftver
  • Trimble Business Center irodai szoftver a gyors adatfeldolgozásért

Leírás

Kiemelkedő jellemzők:

  • Minden, amire szüksége van földmérési feladatai elvégzéséhez
  • Mérjen messzebb és gyorsabban a Trimble DR Plus EDM-mel!
  • Trimble L2P valós-idős eszköz menedzsment
  • Zökkenőmentes együttműködés a Trimble V10 Képalkotó Roverrel és a GNSS vevőkkel
  • Intuitív Trimble Access terepi szoftver
  • Trimble Business Center irodai szoftver a gyors adatfeldolgozásért

MEGBÍZHATÓ TELJESÍTMÉNY

A Trimble® S5 Robot mérőállomás megoldásban megtalálható minden, ami a hatékony geodéziai munkavégzéshez szüksége: egy pontos és megbízható műszer, DR Plus távmérő rendszer (EDM), MagDriveTM technológia, a népszerű TSC3 vezérlő, a Trimble AccessTM terepi alkalmazással és a gyors feldolgozáshoz szükséges Trimble Business Center irodai szoftver.

A Trimble immár több, mint negyed évszázada gyártja a műszerpiac vezető Robot mérőállomásait. Biztos lehet hát abban, hogy a Trimble S5 hozza a magas szintű terepi termelékenységet, találja is szembe magát bármilyen kihívással!

Trimble Technológia

A Trimble S5 mérőállomás olyan, már bizonyított Trimble technológiákra épül, mint a SurePointTM,

a MagDriveTM, valamint a DR Plus EDM, melyek együttesen segítenek elérni a legmagasabb szintű megbízhatóságot.

A simított és hangtalan Trimble MagDrive elektro-mágneses technológiának köszönhetően, kevesebb a mozgó, kopó alkatrész, mely így jelentősen csökkenti a mérőrendszer szervizigényét.

A Trimble SurePoint pedig megbízható irányzást és mérést biztosít az aktív kompenzátor megoldással, mely kiküszöböli az olyan nem-kívánatos mozgásokat, mint amiket pl. széllökések, vagy az állványsüllyedés okoznak.

A Trimble DR Plus EDM fokozott távmérési hatótávolsága lehetővé teszi, hogy kevesebb műszerállást létesítsen, s úgy alkalmazza a prizma nélküli (DR – Direct Reflex) távmérési módot.

Menedzselje befektetését 7/24-ben!

Kísérje figyelemmel a nap 24 órájában, hogy hol dolgozik mérőállomása, a Trimble L2P technológiával! Nézze meg, hol van adott időpontban, illetve kapjon riasztást arról, ha a műszere elhagyja a munkaterületet, valamilyen sokk éri, esetleg kezelése helytelen módon történik.

A Trimble AllTrakTM szoftver lehetővé teszi, hogy átlássa az eszköze használatát, nyomon kövesse a szoftverfrissítéseket  és eszköz karbantartási periódusokat,  valamint naprakészen tartsa műszere firmware-ét. A Trimble L2P és AllTrak megoldásnak köszönhetően, Ön biztos lehet abban, hogy mérőállomása naprakész és hogy mindig „jó helyen” van!

Robot és Autolock

A Trimble S5 mérőállomások elérhetők Robot, vagy  csak-Autolock® kiépítésben. Mind a Trimble S5 Robot, mind az Autolock verzióknak van opcionális Trimble Access terepi szoftverrel ellátott TCU adatgyűjtős változata is, bármilyen terepi körülmények közötti, kényelmes és egyszerű vezérléshez.

Integrált Felmérés

A Trimble S5 mérőállomás lehetőséget biztosít a gyártó által a világon elsőként kifejlesztett Integrated SurveyingTM megoldás alkalmazására!

Az Integrált Felméréssel, Ön a terepen zökkenőmentesen tudja integrálni a Trimble GNSS vevőkből származó, valamint az optikai mérőrendszerből származó méréseket.

Erőteljes terepi,- és irodai szoftverek

Válasszon a gyártó terepi kezelői közül, melyeket az intuitív és gazdag felszereltségű Trimble Access szoftver vezérel! Egyszerűsített megoldásai közös projektszemlélettel vezeti végig a felhasználót a munkafolyamaton, így téve gyorsabbá és hatékonyabbá munkáját. A Trimble Access munkafolyamatai testre szabhatók, az Ön igényeinek megfelelően.

Visszatérve az irodába, megbízhat a Trimble Business Center alkalmazásban, hogy az hatékonyan fogja végigkalauzolni az ellenőrzéseken, számításokon, utófeldolgozásokon, kiegyenlítéseken, akár GNSS, akár optikai, vagy akár szintezési mérési eredményekről legyen szó.

Nem számít, hogy milyen Trimble műszerrel dolgozott a terepen, ezzel az egységes irodai szoftverrel piacvezető eredménytermékeket produkál majd.

Trimble S5 konfigurációk

EDM Szögmegbízhatóság Szervóvezérlés Aktív követés
DR Plus 1”, 2”, 3”, 5” Robot

Autolock

Opcionális

Műszaki specifikációk

TELJESÍTMÉNY

SZÖGMÉRÉS
Érzékelő típus: Abszolút kódoló, átlós leolvasással
Megbízhatóság (Szórás a DIN 18723 alapján): 1″ (0.3 mgon), 2″ (0.6 mgon), 3″ (1.0 mgon), vagy 5″ (1.5 mgon)
Kijelzés (legkisebb szám): 0.1″ (0.01 mgon)
Automatikus szint kompenzátor
     Típus: Központos két-tengelyű
     Megbízhatóság: 0.5″ (0.15 mgon)
     Munkatartomány: ±5.4’ (±100 mgon)
Távolságmérés
Megbízhatóság (ISO)
     Prizmás mód
          Standard1: 1 mm + 2 ppm (0.003 ft + 2 ppm)
Megbízhatóság (RMSE)
     Prizmás mód
          Standard: 2 mm + 2 ppm (0.0065 ft + 2 ppm)
          Követő: 4 mm + 2 ppm (0.013 ft + 2 ppm)
     DR (prizma-nélküli) mód
          Standard: 2 mm + 2 ppm (0.0065 ft + 2 ppm)
          Követő: 4 mm + 2 ppm (0.013 ft + 2 ppm)
     Kiterjesztett hatótáv: 10 mm + 2 ppm (0.033 ft + 2 ppm)
Mérési idő
     Prizmás mód
          Standard: 1.2 mp
          Követés: 0.4 mp
     DR mód
          Standard: 1–5 mp
          Követés: 0.4 mp
Mérési távolság
     Prizmás mód (általános tiszta körülmények között)5,6
          1 prizma: 2 500 m (8 202 ft)
          1 prizma Long Range mód: 5 500 m (18 044 ft) (max. hatótáv)
          Legrövidebb lehetséges hatótáv: 0.2 m (0.65 ft)
     DR mód
Normál Nehéz
(Jó láthatóság, alacsony környezeti fény) (Normál láthatóság, mérsékelt napfény, némi légrezgés) (köd, objektum közvetlen napfényben, turbulencia)
Fehér kártya (90% visszaverődés)4 1 300 m (4 265 ft) 1 300 m (4 265 ft) 1 200 m (3 937 ft)
Szürke kártya (18% visszaverődés)4 600 m (1 969 ft) 600 m (1 969 ft) 550 m (1 804 ft)
          Reflektív fólia (20 mm): 1 000 m (3 280 ft)
          Legrövidebb lehetséges hatótáv: 1 m (3.28 ft)
     DR Kiterjesztett hatótáv mód
          Fehér kártya (90% visszaverődés)4: 2 200 m

EDM TULAJDONSÁGOK

Fényforrás: Impulzus lézerdióda 905 nm
Sugárnyaláb divergencia
     Vízszintes: 4 cm/100 m (0.13 ft/328 ft)
     Magassági: 8 cm/100 m (0.26 ft/328 ft)

RENDSZERTULAJDONSÁGOK

Lézerosztály (DR PLUS)
EDM: Laser class 1
Koaxiális lézerjelölő (standard): Laser class 2
Teljes termék lézerosztály: Laser class 2
Szintbeállítás
Szelencés libella a műszertalpon: 8’/2 mm (8’/0.007 ft)
Elektronikus 2-tengelyű kompenzátor LC-kijelzőn, felbontása: 0.3″ (0.1 mgon)
Szervó rendszer
MagDrive szervó technológia: Integrált szervó/szög érzékelő elektromágneses közvetlen meghajtás
Fordulási sebesség: 115 fok/mp (128 gon/mp)
Átfordulási idő I. távcsőállásból II. távcsőállásba: 2.6 mp
180 fokos pozicionálási idő (200 gon): 2.6 mp
Paránycsavarok és lassú mozgatás: Szervó-vezérelt, végtelenített, finom beállítás
Központosság
Központosító rendszer: Trimble 3-kúpos
Optikai vetítő: Beépített optikai vetítő
Nagyítási fókusztávolság: 2.3×/0.5 m-től végtelenig (1.6 ft-tól végtelenig)
Távcső
Nagyítás: 30×
Szabad optikai átmérő: 40 mm (1.57 in)
Látómező 100 m-en (328 ft): 2.6 m 100 m-en (8.5 ft – 328 ft)
Fókusz távolság: 1.5 m-től (4.92 ft) végtelenig
Megvilágítható szálkereszt: Állítható (10 lépés)
Energia ellátás
Belső akkumulátor: Tölthető Li-Ion telep 11.1 V, 5.0 Ah
Működési idő5
     Egy belső akkumulátor: Kb. 6.5 óra
     Három belső akkumulátorral, multi-telep adapterrel: Kb. 20 óra
     Robot tartó egy belső akkumulátorral: Kb. 13.5 óra
Súly és méretek
Műszer (Robot) : 5.5 kg (11.57 lb)
Műszer (Autolock) : 5.4 kg (11.35 lb)
Trimble CU vezérlő: 0.4 kg (0.88 lb)
Műszertalp: 0.7 kg (1.54 lb)
Belső akkumulátor: 0.35 kg (0.77 lb)
Fekvő tengely magassága: 196 mm (7.71 in)
Egyéb
Kommunikáció: USB, Soros, Bluetooth®6
Működési hőmérséklet: –20 °C – +50 °C (–4 ºF – +122 ºF)
Tárolási hőmérséklet: –40 °C – +70 °C (–40 ºF – +158 ºF)
Por és vízállóság: IP65
Páratartalom: 100% lecsapódó
Beépített kitűzőfény: Valamennyi modellnél elérhető
Biztonság: Két lépcsős jelszóvédelem, L2P9

ROBOT FELMÉRÉS

Autolock és Robot hatótávolság3

     Passzív prizma: 500–700 m (1 640–2 297 ft)
     Trimble MultiTrack célpont: 800 m (2 625 ft)
     Trimble ActiveTrack 360 célpont : 500 m (1 640 ft)

Autolock irányzási pontosság 200 m-en (656 ft) (Szórás)3

     Passzív prizma: <2 mm (0.007 ft)
     Trimble MultiTrack célpont: <2 mm (0.007 ft)
     Trimble ActiveTrack 360 célpont: <2 mm (0.007 ft)
Legrövidebb keresési távolság: 0.2 m (0.65 ft)
Külső/belső rádió típusa: 2.4 GHz frekvencia ugrású, szórt-spektrumú rádió
Keresési idő (tipikus)7 2–10 mp

GPS SEARCH/GEOLOCK

GPS Keresés/GeoLock: 360 fokban (400 gon), vagy vízszintes és magassági értelemben definiált keresőablakban
A megoldás elindulásának ideje12: 15–30 mp
Célpont újra megtalálásának ideje: < 3 mp
Hatótáv: Autolock & Robot hatótávolság korlátozza

1 Szórás a ISO17123-4-nek megfelelően.

2 Standard tiszta: Nincs köd. Borús vagy enyhe napfény nagyon kevés légrezgéssel.

3 A hatótáv és távolság függ az atmoszferikus állapotoktól, a prizma méretétől és a háttérsugárzástól.

4 Kodak Szürke Kártya, Kodak Fehér Kártya, Katalógos szám: E1527795.

5 Kapacitás –20 °C (–5 oF) 75% a kapacitásnak +20 °C (68 oF).

6 Bluetooth típus ország-specifikus. Egyeztessen helyi Trimble kereskedőjével, azaz az AllTerra Hungary Kft. képviselőivel további információkért!

7 A választott keresőablak méretétől függ.

8 A megoldás elérésének ideje függ a geometriától és a GPS pozíció minőségétől.

9 Funkcionalitás és elérhetőség régiófüggő
