Leírás
Kiemelkedő jellemzők:
- Felmérés, képalkotás és 3D szkennelés egyetlen erőteljes megoldásban
- Fejlett Trimble VISION technológia a videó robot vezérléshez, helyszín dokumentáció és fotogrammetriai felmérések
- Trimble L2P valós idős tartozék kezelés
- Trimble DR Plus hosszú hatótávolságú és kiemelkedő pontosságú prizma nélküli távmérés
- Intuitív Trimble Access terepi szoftver
- Trimble Business Center irosai alkalmazás, a gyors adatfeldolgozásért
- Zökkenőmentes integráció a Trimble V10 Imaging Rover-rel és GNSS mérőrendszerekkel

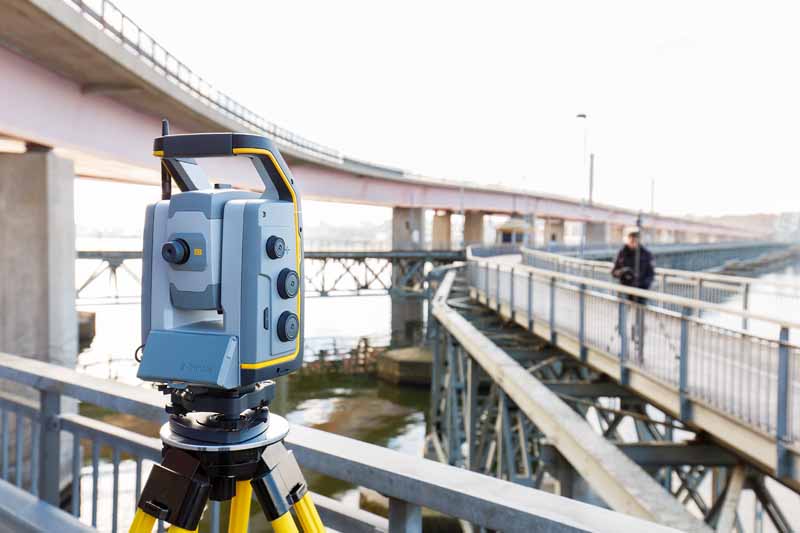

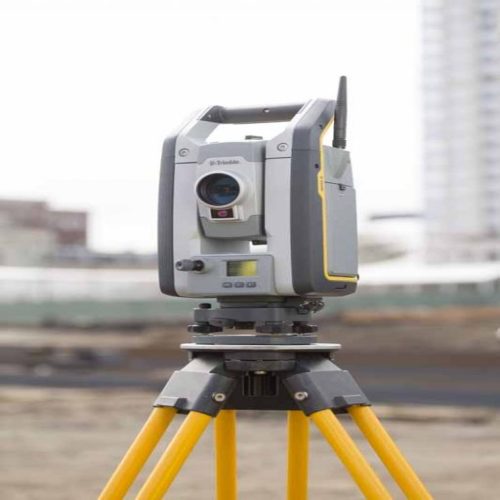

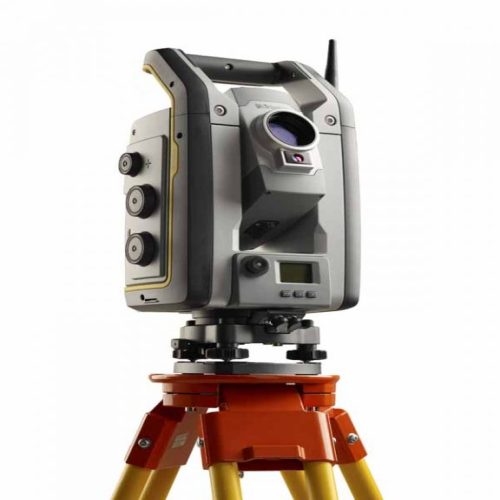

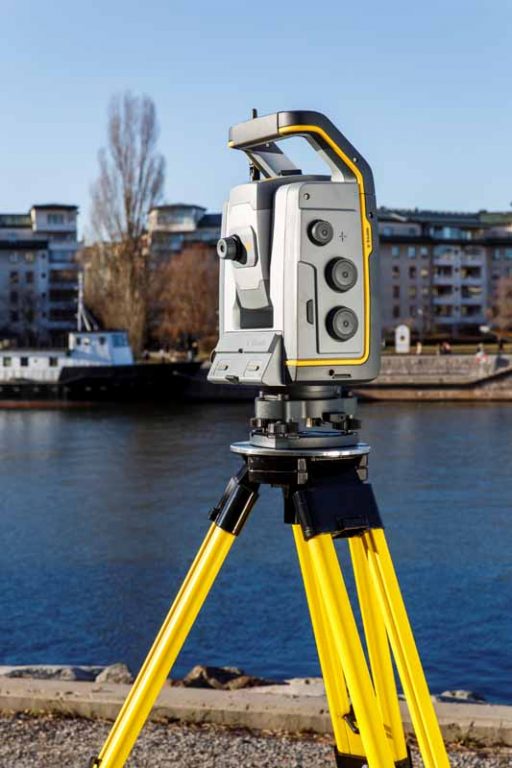

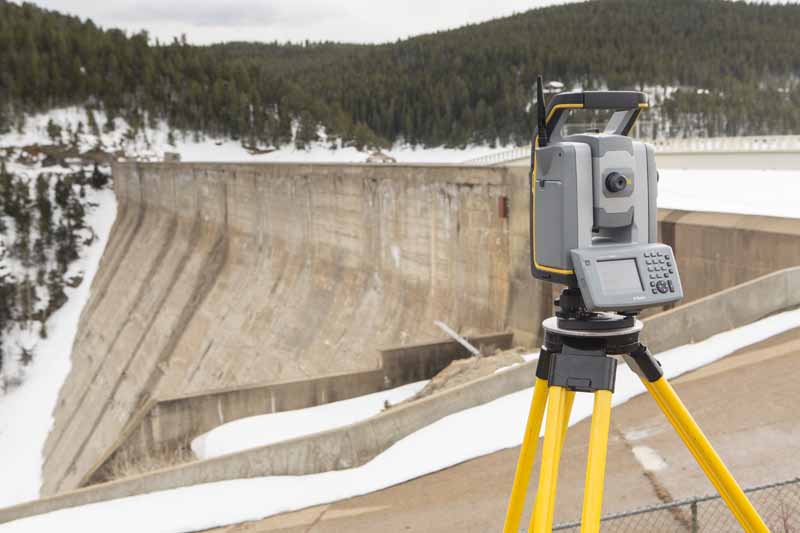

A LEGTERMELÉKENYEBB MÉRŐÁLLOMÁS

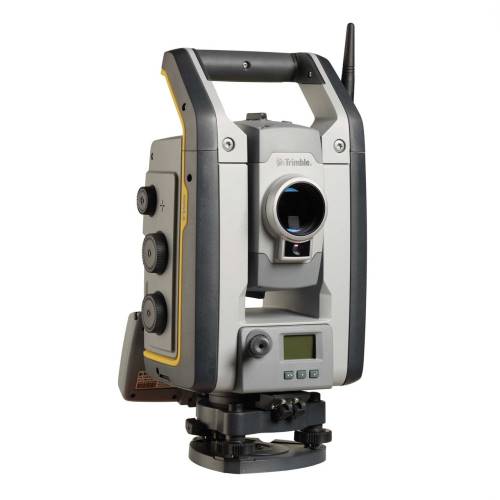

A Trimble® S7 mérőállomás egyetlen nagy teljesítményű megoldásban ötvözi a szkennelést, képalkotást valamint a geodéziai felmérést. Mostanra elegendő egyetlen műszer a terepre, ezek adatainak rögzítéséhez.
Készítsen 3D-modelleket, nagy pontosságú vizuális munkaterület dokumentációt, pontfelhőket és sok egyéb más műszaki eredményterméket a Trimble S7 mérőállomás, Trimble Access™ terepi szoftver és Trimble Business Center irodai alkalmazás kombinációjával!
A Trimble S7 korlátlan lehetőségeket nyújt a hatékony felmérésben bármilyen terepi helyzetben, ezzel biztosítva Önnek nagy fokú termelékenységet. A SureScan, Trimble VISION™, FineLock™ és a DR Plus technológiák, egyéb műszaki tulajdonságokkal kiegészülve eddig sosem látott gyorsaságú adatgyűjtést és megbízhatóságot nyújtanak.
Integrált 3D-szkennelés
Spóroljon időt a terepen és az irodában is a Trimble SureScan technológiával! Mostantól adott a mindennapos részletgazdag szkennelés rugalmassága. Ha a hagyományos mérési módszereknél gyorsabban van szüksége digitális terepmodellre (DTM), térfogatszámításra vagy topográfiai felmérési eredményekre, gyűjtsön adatot a terepen hatékonyabban! A SureScan technológia ezt teszi lehetővé úgy, hogy Ön jobb pontokat mér és dolgoz fel, nem pedig többet!

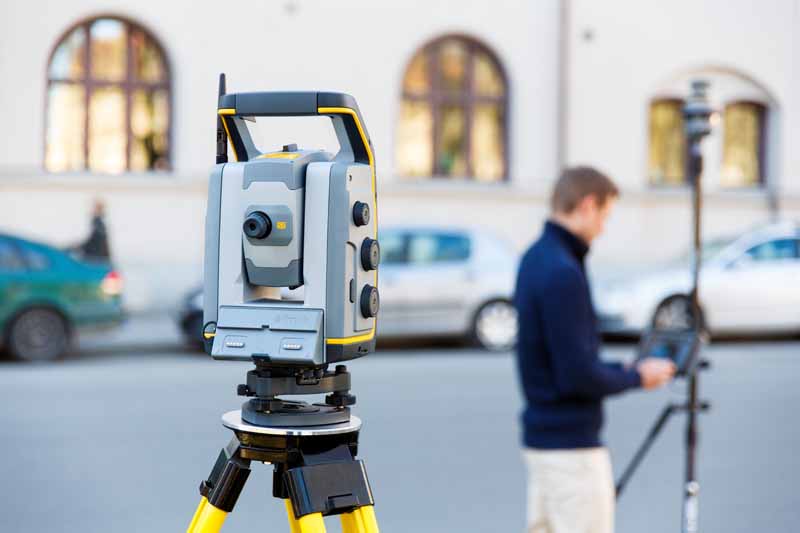

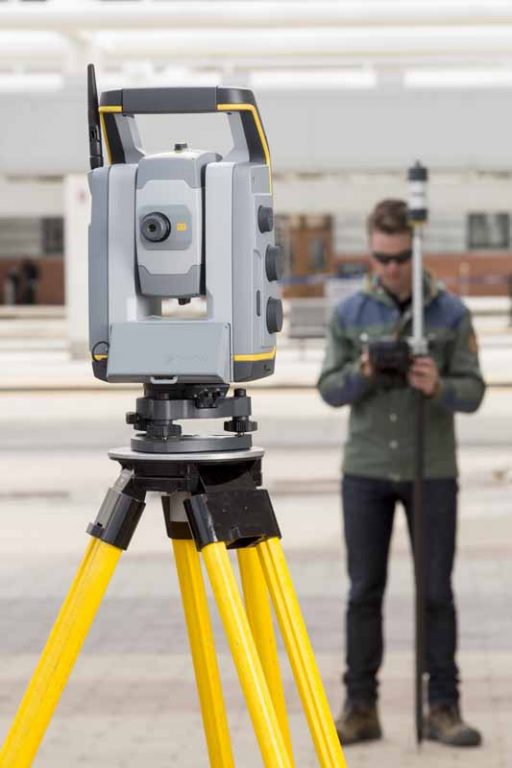

Fejlett Trimble VISION Technológia
A Trimble VISION technológia lehetővé teszi, hogy felméréseit közvetlenül a vezérlőről, élő videoképen irányítsa, valamint a terepről származó mérőképekből eredménytermékek széles skálájából hozza létre. Végezze méréseit prizmára, vagy prizma nélküli módban hatékonyan a videóképen irányozva és klikkelve!Dokumentálja munkaterületét gyorsabban és adjon a képekhez közvetlenül feljegyzéseket, így biztosítva, hogy sose vesszen el semmilyen kritikus terepi információ. Visszatérve az irodába, kiértékeléskor alkalmazhatja ezeket a Trimble VISION adatokat a felméréshez , feldolgozhatja a 360-fokos panoráma képeket, valamint HDR felvételeket a még letisztultabb eredménytermékekért.
Felsőkategóriás pontosság a Trimble DR Plus-szal
A Trimble DR Plus technológia kiterjesztett hatótávolságot biztosít a prizma nélküli Direct Reflex (DR) távmérésben. Mostantól Ön messzebbre mérhet kevesebb műszerállásból, illetve javíthatja szkennelési teljesítményét.
A Trimble DR Plus, a simított és csendes MagDrive™ szervó-technológiával, a megbízhatóságban kompromisszumot nem ismerő kombinációt alkot a nagy sebességű felméréskor.
A menedzselhető befektetés
Legyen 24 órában tudomása arról, hol VAN mérőállomása, a Trimble L2P technológiával. Nézze meg, hol tartózkodik műszere egy adott időpontban, kapjon figyelmeztetést, ha az elhagyja a munkaterületet, illetve váratlan dolog, nem várt esemény, visszaélés történik eszközével!
A Trimble AllTrak™ szoftver lehetővé teszi a használat megtekintését, valamint naprakészen tartja a firmware, szoftver frissítéseket és karbantartási ütemezéseket.
A Trimble L2P és AllTrak alkalmazásokkal Ön mindig tudni fogja, hogy hol van műszere és hogy az mindig naprakész.
Nagy teljesítményű terepi és irodai szoftverek
Válasszon a Trimble vezérlők széles kínálatából, melyek a részletgazdag, intuitív Trimble Access terepi szoftvert alkalmazzák. Az olyan egyszerű kezelésű munkafolyamatok, mint az Utak, Közművek, valamint Csövek azonos projekttípusokon keresztül vezetik végig a felhasználót, segítve Őt a gyorsabb és hibamentes munkavégzésben.
A Trimble Access munkafolyamatok igény szerint testre is szabhatók.
Visszatérve az irodába, a Trimble Business Center szoftverrendszerben végezheti el optikai vagy GNSS adatai ellenőrzését, feldolgozását, valamint kiegyenlítését.
Műszaki specifikációk
TELJESÍTMÉNY
SZÖGMÉRÉS
| Érzékelő típus: | Abszolút kódoló, átlós leolvasással |
| Megbízhatóság (Szórás a DIN 18723 alapján): | 1″ (0.3 mgon), 2″ (0.6 mgon), 3″ (1.0 mgon), vagy 5″ (1.5 mgon) |
| Kijelzés (legkisebb szám): | 0.1″ (0.01 mgon) |
| Automatikus szint kompenzátor | |
| Típus: | Központos két-tengelyű |
| Megbízhatóság: | 0.5″ (0.15 mgon) |
| Munkatartomány: | ±5.4’ (±100 mgon) |
Távolságmérés
| Megbízhatóság (ISO) | |
| Prizmás mód | |
| Standard1: | 1 mm + 2 ppm (0.003 ft + 2 ppm) |
| Megbízhatóság (RMSE) | |
| Prizmás mód | |
| Standard: | 2 mm + 2 ppm (0.0065 ft + 2 ppm) |
| Követő: | 4 mm + 2 ppm (0.013 ft + 2 ppm) |
| DR (prizma-nélküli) mód | |
| Standard: | 2 mm + 2 ppm (0.0065 ft + 2 ppm) |
| Követő: | 4 mm + 2 ppm (0.013 ft + 2 ppm) |
| Kiterjesztett hatótáv: | 10 mm + 2 ppm (0.033 ft + 2 ppm) |
Mérési idő
| Prizmás mód | |
| Standard: | 1.2 mp |
| Követés: | 0.4 mp |
| DR mód | |
| Standard: | 1–5 mp |
| Követés: | 0.4 mp |
Mérési távolság
| Prizmás mód (általános tiszta körülmények között)5,6 | |||
| 1 prizma: | 2 500 m (8 202 ft) | ||
| 1 prizma Long Range mód: | 5 500 m (18 044 ft) (max. hatótáv) | ||
| Legrövidebb lehetséges hatótáv: | 0.2 m (0.65 ft) | ||
| DR mód | |||
| Jó | Normál | Nehéz | |
| (Jó láthatóság, alacsony környezeti fény) | (Normál láthatóság, mérsékelt napfény, némi légrezgés) | (köd, objektum közvetlen napfényben, turbulencia) | |
| Fehér kártya (90% visszaverődés)3 | 1 300 m (4 265 ft) | 1 300 m (4 265 ft) | 1 200 m (3 937 ft) |
| Szürke kártya (18% visszaverődés)3 | 600 m (1 969 ft) | 600 m (1 969 ft) | 550 m (1 804 ft) |
| Reflektív fólia (20 mm): | 1 000 m (3 280 ft) | ||
| Legrövidebb lehetséges hatótáv: | 1 m (3.28 ft) | ||
| DR Kiterjesztett hatótáv mód | |||
| Fehér kártya (90% visszaverődés)4: | 2 200 m | ||
| Reflektív fólia (20 mm): | 1 000 m (3 280 ft) | ||
| Legrövidebb lehetséges hatótáv: | 1 m (3.28 ft) | ||
| DR Kiterjesztett hatótáv mód | |||
| Fehér kártya (90% visszaverődés)4: | 2 200 m |
Szkennelés
| Hatótávolság2, 3: | 1 m-től 250 m-ig (3.28 ft–820 ft) |
| Sebesség4: | 15 pont/mp-ig |
| Minimum pontköz: | 10 mm (0.032 ft) |
| Szórás: | 1.5 mm @ ≤50 m (0.0049 ft @ ≤164 ft) |
| Egyes pont 3D megbízhatóság: | 10 mm @ ≤150 m (0.032 ft @ ≤492 ft) |
EDM TULAJDONSÁGOK
| Fényforrás: | Impulzus lézerdióda 905 nm |
| Sugárnyaláb divergencia | |
| Vízszintes: | 4 cm/100 m (0.13 ft/328 ft) |
| Magassági: | 8 cm/100 m (0.26 ft/328 ft) |
RENDSZERTULAJDONSÁGOK
Szintbeállítás
| Szelencés libella a műszertalpon: | 8’/2 mm (8’/0.007 ft) |
| Elektronikus 2-tengelyű kompenzátor LC-kijelzőn, felbontása: | 0.3″ (0.1 mgon) |
Lézerosztály (DR PLUS)
| EDM: | Laser class 1 |
| Koaxiális lézerjelölő (standard): | Laser class 2 |
| Teljes termék lézerosztály: | Laser class 2 |
Szervó rendszer
| MagDrive szervó technológia: | Integrált szervó/szög érzékelő elektromágneses közvetlen meghajtás |
| Fordulási sebesség: | 115 fok/mp (128 gon/mp) |
| Átfordulási idő I. távcsőállásból II. távcsőállásba: | 2.6 mp |
| 180 fokos pozicionálási idő (200 gon): | 2.6 mp |
| Paránycsavarok és lassú mozgatás: | Szervó-vezérelt, végtelenített, finom beállítás |
Központosság
| Központosító rendszer: | Trimble 3-kúpos |
| Optikai vetítő: | Beépített optikai vetítő |
| Nagyítási fókusztávolság: | 2.3×/0.5 m-től végtelenig (1.6 ft-tól végtelenig) |
Távcső
| Nagyítás: | 30× |
| Szabad optikai átmérő: | 40 mm (1.57 in) |
| Látómező 100 m-en (328 ft): | 2.6 m 100 m-en (8.5 ft – 328 ft) |
| Fókusz távolság: | 1.5 m-től (4.92 ft) végtelenig |
| Megvilágítható szálkereszt: | Állítható (10 lépés) |
| Autofókusz: | Standard |
Kamera
| Chip: | Színes digitális képérzékelő |
| Felbontás: | 2048 x 1536 pixel |
| Fókusztávolság: | 23 mm (0.09 ft) |
| Mélységélesség: | 3 m-től végtelenig (9.84 ft végtelenig) |
| Látómező: | 16.5° x 12.3° (18.3 gon x 13.7 gon) |
| Digitális zoom: | 4-lépésben (1x, 2x, 4x, 8x) |
| Exponálás: | Pontszerű, HDR, Automatikus |
| Fényesség: | Felhasználó által definiálható |
| Képtárolás: | 2048 x 1536 pixelig |
| Fájl formátum: | JPEG |
| Tömörítés mértéke: | Felhasználó által definiálható |
| Élő videókép8: | 5 képkocka/mp |
Energia ellátás
| Belső akkumulátor: | Tölthető Li-Ion telep 11.1 V, 5.0 Ah |
| Működési idő9 | |
| Egy belső akkumulátor: | Kb. 6.5 óra |
| Három belső akkumulátorral, multi-telep adapterrel: | Kb. 20 óra |
| Robot tartó egy belső akkumulátorral: | Kb. 13.5 óra |
| Működési idő videó robotként9 | |
| Egy akkumulátor: | 5.5 óra |
| Három akkumulátorral, multi-telep adapterrel: | 17 óra |
Súly és méretek
| Műszer : | 5.5 kg (11.57 lb) |
| Trimble CU vezérlő: | 0.4 kg (0.88 lb) |
| Műszertalp: | 0.7 kg (1.54 lb) |
| Belső akkumulátor: | 0.35 kg (0.77 lb) |
| Fekvő tengely magassága: | 196 mm (7.71 in) |
Egyéb
| Működési hőmérséklet: | –20 °C – +50 °C (–4 ºF – +122 ºF) |
| Tárolási hőmérséklet: | –40 °C – +70 °C (–40 ºF – +158 ºF) |
| Por és vízállóság: | IP65 |
| Kommunikáció: | USB, Soros, Bluetooth®10 |
| Biztonság: | Két lépcsős jelszóvédelem, L2P11 |
ROBOT FELMÉRÉS
Autolock és Robot hatótávolság6
| Passzív prizma: | 500–700 m (1 640–2 297 ft) |
| Trimble MultiTrack célpont: | 800 m (2 625 ft) |
| Trimble ActiveTrack 360 célpont : | 500 m (1 640 ft) |
Autolock irányzási pontosság 200 m-en (656 ft) (Szórás)5
| Passzív prizma: | <2 mm (0.007 ft) |
| Trimble MultiTrack célpont: | <2 mm (0.007 ft) |
| Trimble ActiveTrack 360 célpont: | <2 mm (0.007 ft) |
| Legrövidebb keresési távolság: | 0.2 m (0.65 ft) |
| Külső/belső rádió típusa: | 2.4 GHz frekvencia ugrású, szórt-spektrumú rádió |
| Keresési idő (tipikus)7 | 2–10 mp |
FINELOCK
| Irányzási pontosság 300 m-en (980 ft) (szórás)6 | <1 mm |
| Hatótávolság passzív prizmára (min–max)6: | 20 m–700 m (64 ft–2 297 ft) |
| Minimum térköz két prizma között 200 m-en (656 ft): | 0.8 m (2.625 ft) |
GPS SEARCH/GEOLOCK
| GPS Keresés/GeoLock: | 360 fokban (400 gon), vagy vízszintes és magassági értelemben definiált keresőablakban |
| A megoldás elindulásának ideje12: | 15–30 mp |
| Célpont újra megtalálásának ideje: | < 3 mp |
| Hatótáv: | Autolock & Robot hatótávolság korlátozza |
1 Szórás az ISO17123-4-nek megfelelően.
2 A célpont színe, atmoszferikus állapotokés a szkennelési szög befolyásolja a hatótávolságot.
3 Kodak Szürke kártya, Katalógus száma E1527795.
4 A célpont alakja, anyaga és színe, a négyzetháló mérete, a célpont távolsága és szöge befolyásolja a sebességet.
5 Standard tiszta: nincs köd. Felhős vagy enyhe napfény, nagyon gyenge légrezgéssel.
6 A hatótáv és megbízhatóság függ az atmoszferikus állapotoktól, a prizma méretétől és a háttér visszaverésétől.
7 Függ a választott keresési ablek méretétől.
8 0.5 frame per másodperc távvezérléssel.
9 Kapacitás –20 ºC-on (–5 ºF) 75% +20 ºC-nál (68 ºF).
10 Bluetooth típus jóváhagyások ország specifikusak.
11 A funkcionalitás és az elérhetőség régiófüggő.
12 A megoldás indítási ideje függ a geometriától és a GPS pozíció minőségétől.
