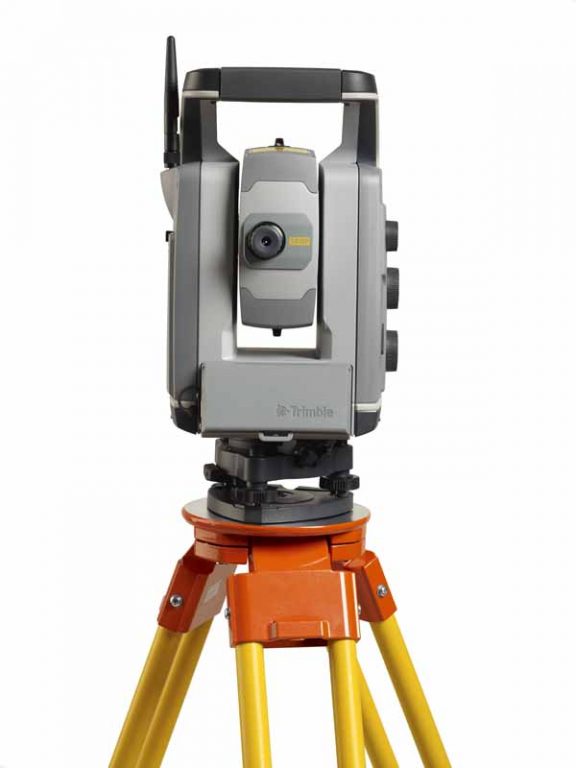

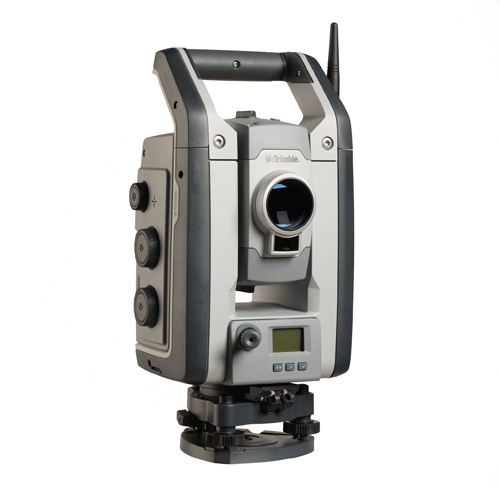

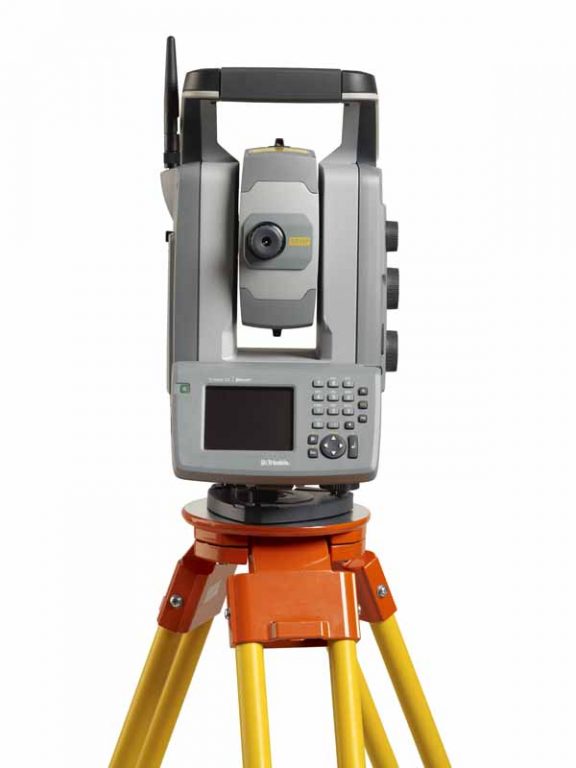

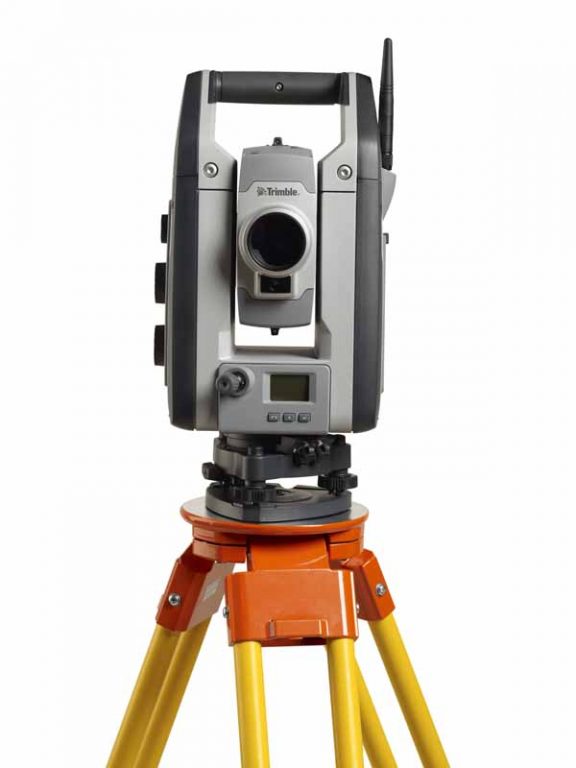

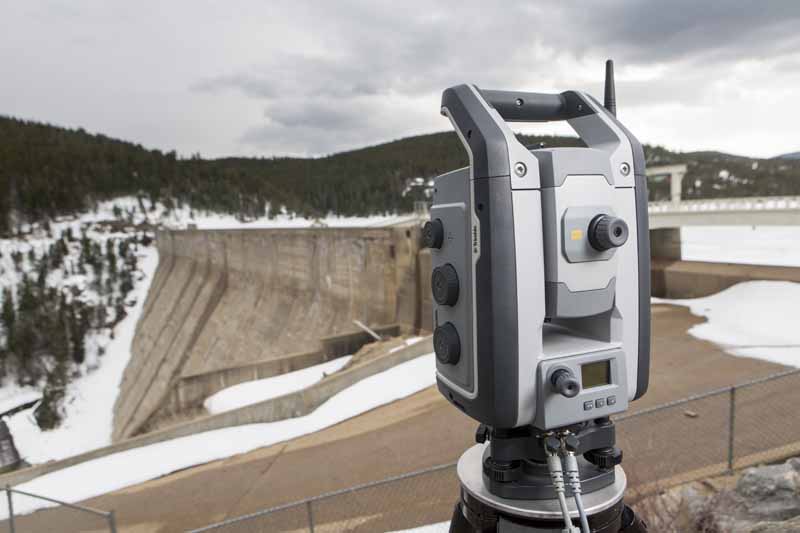

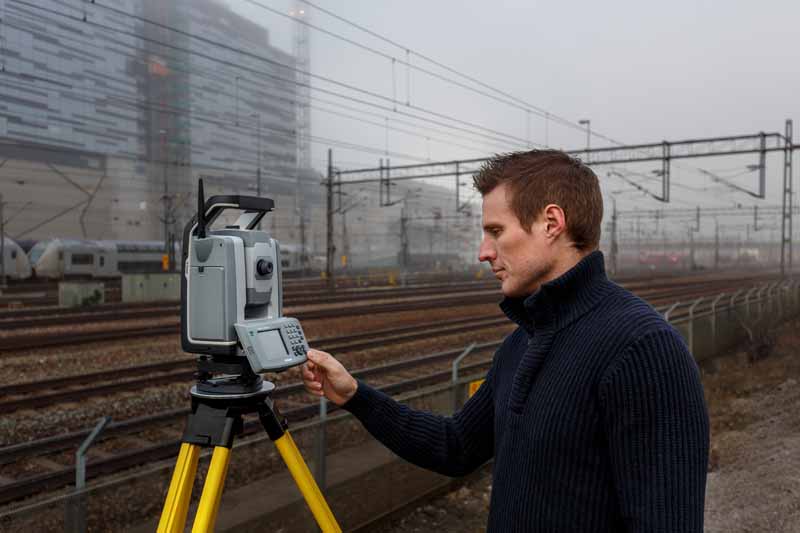

Trimble S9

Trimble S9

Trimble S9

Kiemelkedő jellemzők

  • Elérhető 0.5” és 1”-es szögmérési megbízhatóságú változatban is
  • A végzendő feladat szerint választható DR PLUS és HP Trimble távmérő egységgel
  • Trimble VISION és SureScan technológia
  • Trimble L2P valós-idős eszközmenedzsment
  • Intuitív Trimble Access terepi alkalmazás
  • Professzionális Trimble Business Center irodai alkalmazás
  • Trimble 4D Control a monitoring munkafolyamatokhoz

Leírás

Trimble S9/S9HP MÉRŐÁLLOMÁS

Különleges mérőállomás, különleges feladatokhoz!



Kiemelkedő jellemzők

  • Elérhető 0.5” és 1”-es szögmérési megbízhatóságú változatban is
  • A végzendő feladat szerint választható DR PLUS és HP Trimble távmérő egységgel
  • Trimble VISION és SureScan technológia
  • Trimble L2P valós-idős eszközmenedzsment
  • Intuitív Trimble Access terepi alkalmazás
  • Professzionális Trimble Business Center irodai alkalmazás
  • Trimble 4D Control a monitoring munkafolyamatokhoz



Teljesítmény és megbízhatóság

A Trimble® S9 mérőállomás család integrálja a legjobb terepi technológiákat, a szélső pontosságot, valamint a speciális mérnöki funkciókat a maximális teljesítmény és megbízhatóság elérésének érdekében.
Felhasználójaként Ön egyesítheti a szkennelést, a képalkotást és a felmérést egyetlen megoldásban, vagy koncentrálhat a lehető legnagyobb pontosságra azoknál a feladatainál, ahol a megbízhatóság kiemelten fontos. Ezt olyan technikai lehetőségek biztosítják, mint a LongRange FineLock ™ és a Trimble DR High Precision (HP) távmérőrendszer.
Visszatérve az irodába, nyugodtan megbízhat az erőteljes Trimble Business Center és a Trimble 4D desktop  szoftverekben is, melyek az adatok átlátható feldolgozásában és elemzésében támogatják.

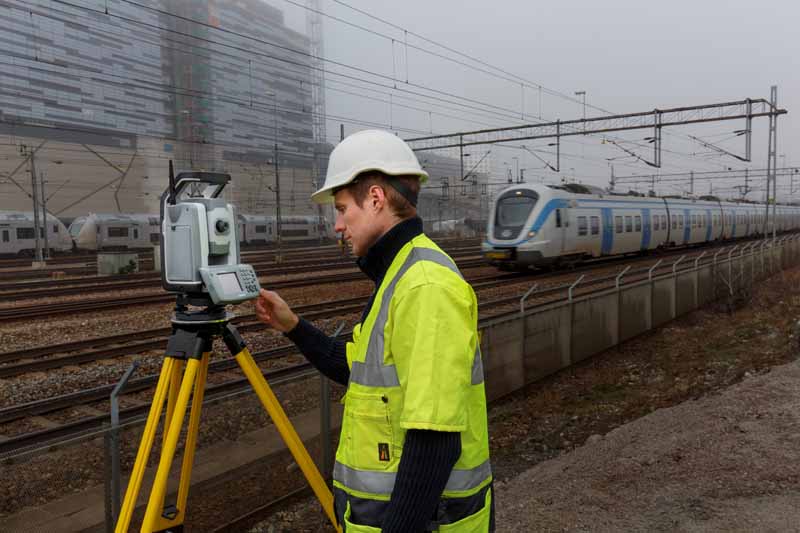

Különleges mérnöki alkalmazásokhoz kifejlesztve

A Trimble S9 mérőállomás olyan különleges feladatokra lett megalkotva, mint például az alagútmérés vagy a monitoring, ahol a lehető legjobb ütemben kell pontos és megbízható megoldást nyújtani.
Kombinálja az S9 HP kiépítés Trimble DR HP távmérőrendszerét az Ön által választott 1” vagy 0,5”-es szögpontossággal, valamint a Long Range FineLock funkcióval és máris egy hatékony és rugalmas megoldás van a kezében, a legigényesebb projektek levezényléséhez is!



Trimble DR PLUS és DR HP EDM

A Trimble DR PLUS (Direct Reflex) technológia a prizma nélküli távmérést biztosítja kivételes hatótávolsággal, míg az S9 HP műszerekbe épített DR HP távmérőrendszer prizmára képes szélső pontosságú észlelésre.
A Trimble nagy teljesítményű távmérő egységei, valamint a MagDriveTM szervó technológia sima és súrlódásmentes meghajtási képességeinek egyesítésével, az S9 sorozat tagjai valóban gyors és megbízható mérőrendszerek.



Fejlett mérnöki tulajdonságok

A Trimble S9 mérőállomások számos olyan mérnöki megoldással is fel lettek ruházva, mint a Trimble FineLock technológia, vagy a 3R laser pointer. A FineLock interferenciamentesen képes megkülönböztetni a célpontját, a közelében lévő prizmáktól, illetve nagy pontossággal irányozni azt. A Trimble LongRange FineLock tovább bővíti ezeket a lehetőségeket.
Az S9 HP használatakor a 3R osztályú lézerrel nagy távolságokra vizuálisan is megjelenítheti a pontokat, pl. mélyművelésű bányákban vagy alagutakban.



Menedzselje befektetését 7/24

Legyen 24 órában tudomása arról, hol VAN mérőállomása, a Trimble L2P technológiával. Nézze meg, hol tartózkodik műszere egy adott időpontban, kapjon figyelmeztetést, ha az elhagyja a munkaterületet, illetve váratlan dolog, nem várt esemény, visszaélés történik eszközével!
A Trimble AllTrak™ szoftver betekintést tesz lehetővé az eszközhasználatba, valamint naprakészen tartja a firmware, szoftver frissítéseket és karbantartási ütemezéseket.
A Trimble L2P és AllTrak alkalmazásokkal Ön mindig tudni fogja, hogy hol van műszere és hogy az mindig naprakész.



Trimble VISION ás SureScan technológia

Az S9 mérőállomás sorozat tagjai választhatók VISIONTM és SureScan technológiákkal.
A Trimble VISION lehetővé teszi, hogy felméréseit közvetlenül a vezérlőről, élő videóképen irányítsa, valamint a terepről származó mérőképekből eredménytermékek széles skálájából hozza létre.
A Trimble SureScan szkennelési megoldást biztosít a mindennapokban, anélkül, hogy az ilyen jellegű feladatokhoz különálló mérőrendszert, vagy terepi szoftvert kellene beszereznie. Mérőállomásával így Ön hatékonyan képes megfelelő lefedettségű, részlet gazdag 3D eredménytermékeket létrehozni.



Erőteljes terepi- és irodai szoftverek

A Trimble terepi vezérlői, a Trimble AccessTM  szoftver, valamint olyan további alkalmazásai, mint a Tunnels, Monitoring, Pipelines és Mines arra lettek kifejlesztve, hogy az Ön munkafolyamatait hatékonyan támogassák, még gyorsabbá tegyék azokat. A terepi hardver és a szoftver háttér egyaránt a felhasználó igények szerint testre szabható.

Az irodai Trimble Business Center szoftvercsomag kiválóan támogatja a kiolvasott adatok ellenőrzését, számítását, utófeldolgozását.

A Trimble 4D ControlTM alkalmazás pedig átfogó megoldást biztosít monitoring feladat menedzselésére, legyen az valósidős, vagy utó-feldolgozásos.



Műszaki specifikációk

TRIMBLE S9

TRIMBLE S9 ÉS S9 HP KIÉPÍTÉSEK
EDM (távmérőegység)MegbízhatóságSzervóVISIONSureScanFineLockLR FineLock3R Laser PointerKitűzőfény
S9DR PLUS0.5”RobotIgenIgenIgenNemNemNem
DR PLUS0.5”RobotNemNemIgenIgenNemNem
DR PLUS0.5”RobotNemNemIgenNemNemIgen
DR PLUS1”Robot v. AutoLockNemNemIgenIgenNemNem
S9 HPDR HP0.5”RobotNemNemIgenIgenNemNem
DR HP0.5”Robot v. AutoLockNemNemIgenNemNemIgen
DR HP0.5”RobotIgenNemIgenNemNemNem
DR HP1”Robot v. AutoLockIgenNemIgenNemNemNem
DR HP1”Robot v. AutoLockNemNemIgenNemNemIgen
DR HP1”Robot v. AutoLockNemNemIgenIgenNemNem
DR HP1”RobotNemNemIgenNemIgenNem



TELJESÍTMÉNY (DR PLUS)

Szögmérés
Érzékelő típus:Abszolút kódoló, átlós leolvasással
Megbízhatóság (Szórás a DIN 18723 alapján):0.5” (0.15 mgon) vagy 1” (0.3mgon)
Kijelzés (legkisebb szám):0.1″ (0.01 mgon)
Automatikus szint kompenzátor
     Típus:Központos két-tengelyű
     Megbízhatóság:0.5″ (0.15 mgon)
     Munkatartomány:±5.4’ (±100 mgon)



Távolságmérés
Megbízhatóság (ISO)
     Prizmás mód
          Standard1:1 mm + 2 ppm (0.003 ft + 2 ppm)
Megbízhatóság (RMSE)
     Prizmás mód
          Standard:2 mm + 2 ppm (0.0065 ft + 2 ppm)
          Követő:4 mm + 2 ppm (0.013 ft + 2 ppm)
     DR (prizma-nélküli) mód
          Standard:2 mm + 2 ppm (0.0065 ft + 2 ppm)
          Követő:4 mm + 2 ppm (0.013 ft + 2 ppm)
     Kiterjesztett hatótáv:10 mm + 2 ppm (0.033 ft + 2 ppm)



Mérési idő
     Prizmás mód
          Standard:1.2 mp
          Követés:0.4 mp
     DR mód
          Standard:1–5 mp
          Követés:0.4 mp



Mérési hatótávolság
     Prizmás mód (általános tiszta körülmények között)2, 3
          1 prizma:2 500 m (8 202 ft)
          1 prizma Long Range mód:5 500 m (18 044 ft) (max. hatótáv)
          Legrövidebb lehetséges hatótáv:0.2 m (0.65 ft)
     DR mód
NormálNehéz
(Jó láthatóság, alacsony környezeti fény)(Normál láthatóság, mérsékelt napfény, némi légrezgés)(köd, objektum közvetlen napfényben, turbulencia)
Fehér kártya (90% visszaverődés4)1 300 m (4 265 ft)1 300 m (4 265 ft)1 200 m (3 937 ft)
Szürke kártya (18% visszaverődés4)600 m (1 969 ft)600 m (1 969 ft)550 m (1 804 ft)
          Reflektív fólia (20 mm):1 000 m (3 280 ft)
          Legrövidebb lehetséges hatótáv:1 m (3.28 ft)
     DR Kiterjesztett hatótáv mód
          Fehér kártya (90% visszaverődés)4:2 200 m



Szkennelés
     Hatótávolság2, 3:1 m-től 250 m-ig (3.28 ft–820 ft)
     Sebesség4:15 pont/mp-ig
     Minimum pontköz:10 mm (0.032 ft)
     Szórás:1.5 mm @ ≤50 m (0.0049 ft @ ≤164 ft)
     Egyes pont 3D megbízhatóság:10 mm @ ≤150 m (0.032 ft @ ≤492 ft)



EDM TULAJDONSÁGOK (DR PLUS)

Fényforrás:Impulzus lézerdióda 905 nm
Sugárnyaláb divergencia
     Vízszintes:4 cm/100 m (0.13 ft/328 ft)
     Magassági:8 cm/100 m (0.26 ft/328 ft)
Atmoszferikus javítás:-130 ppm –  +160 ppm folyamatos



TELJESÍTMÉNY (DR HP)

Szögmérés
Megbízhatóság (Szórás a DIN 18723 alapján):0.5” (0.15 mgon) vagy 1” (0.3mgon)
Kijelzés (legkisebb szám):0.1″ (0.01 mgon)



Távolságmérés
Megbízhatóság (ISO)
     Prizmás mód
          Standard1:0.8 mm + 1 ppm (0.0026 ft + 1 ppm)
Megbízhatóság (RMSE)
     Prizmás mód
          Standard:1 mm + 1 ppm (0.003 ft + 1 ppm)
          Követő:5 mm + 2 ppm (0.016 ft + 2 ppm)
     DR (prizma-nélküli) mód
          Standard:3 mm + 2 ppm (0.010 ft + 2 ppm)
          Követő:10 mm + 2 ppm (0.032 ft + 2 ppm)



Mérési idő
     Prizmás mód
          Standard:3 mp
          Követés:0.4 mp
     DR mód
          Standard:3–15 mp
          Követés:0.4 mp



Mérési hatótávolság
     Prizmás mód (általános tiszta körülmények között)2, 3
          1 prizma:3 500 m (9 800 ft)
          1 prizma Long Range mód:5 000 m (16 400 ft)
          3 prizma Long Range mód:7 000 m (23 000 ft)
          Legrövidebb lehetséges hatótáv:1.5 m (4.90 ft)
     DR mód
NormálNehéz
(Jó láthatóság, alacsony környezeti fény)(Normál láthatóság, mérsékelt napfény, némi légrezgés)(köd, objektum közvetlen napfényben, turbulencia)
Fehér kártya (90% visszaverődés4)>150 m (492 ft)150 m (492 ft)70 m (229 ft)
Szürke kártya (18% visszaverődés4)>120 m (394 ft)120 m (394 ft)50 m (164 ft)
     Legrövidebb lehetséges hatótáv:1.5 m (4.90 ft)



EDM TULAJDONSÁGOK (DR HP)

Fényforrás:Lézerdióda 660 nm
Sugárnyaláb divergencia
     Vízszintes:4 cm/100 m (0.13 ft/328 ft)
     Magassági:4 cm/100 m (0.13 ft/328 ft)



RENDSZERTULAJDONSÁGOK

Szintbeállítás
Szelencés libella a műszertalpon:8’/2 mm (8’/0.007 ft)
Elektronikus 2-tengelyű kompenzátor LC-kijelzőn, felbontása:0.3″ (0.1 mgon)



Szervó rendszer
MagDrive szervó technológia:Integrált szervó/szög érzékelő elektromágneses közvetlen meghajtás
Fordulási sebesség:115 fok/mp (128 gon/mp)
Átfordulási idő I. távcsőállásból II. távcsőállásba:2.6 mp
180 fokos pozicionálási idő (200 gon):2.6 mp
Paránycsavarok és lassú mozgatás:Szervó-vezérelt, végtelenített, finom beállítás



Központosság
Központosító rendszer:Trimble 3-kúpos
Optikai vetítő:Beépített optikai vetítő
Nagyítási fókusztávolság:2.3×/0.5 m-től végtelenig (1.6 ft-tól végtelenig)



Távcső
Nagyítás:30×
Szabad optikai átmérő:40 mm (1.57 in)
Látómező 100 m-en (328 ft):2.6 m 100 m-en (8.5 ft – 328 ft)
Fókusz távolság:1.5 m-től (4.92 ft) végtelenig
Megvilágítható szálkereszt:Állítható (10 lépés)
Autofókusz:Standard



Kamera (nem minden modellben elérhető)
Chip:Színes digitális képérzékelő
Felbontás:2048 x 1536 pixel
Fókusztávolság:23 mm (0.09 ft)
Mélységélesség:3 m-től végtelenig (9.84 ft végtelenig)
Látómező:16.5° x 12.3° (18.3 gon x 13.7 gon)
Digitális zoom:4-lépésben (1x, 2x, 4x, 8x)
Exponálás:Pontszerű, HDR, Automatikus
Fényesség:Felhasználó által definiálható
Képtárolás:2048 x 1536 pixelig
Fájl formátum:JPEG



Energia ellátás
Belső akkumulátor:Tölthető Li-Ion telep 11.1 V, 5.0 Ah
Külső energia ellátás:12 V csak külső
Működési idő5
     Egy belső akkumulátor:Kb. 6.5 óra
     Három belső akkumulátorral, multi-telep adapterrel:Kb. 18 óra
     Robot tartó egy belső akkumulátorral:Kb. 13.5 óra
Működési idő videó robotként5
     Egy akkumulátor:5.5 óra
     Három akkumulátorral, multi-telep adapterrel:17 óra



Súly és méretek
Műszer (Robot):5.5 kg (11.57 lb)
Műszer (Autolock):5.4 kg (11.35 lb)
Trimble CU vezérlő:0.4 kg (0.88 lb)
Műszertalp:0.7 kg (1.54 lb)
Belső akkumulátor:0.35 kg (0.77 lb)
Fekvő tengely magassága:196 mm (7.71 in)



Lézerosztály (DR PLUS)
EDM:Laser class 1
Koaxiális lézerjelölő (standard):Laser class 2
Teljes termék lézerosztály:Laser class 2



Lézerosztály (DR HP)
EDM:Laser class 1 prizmás módban, Laser class 2 DR módban
Koaxiális lézerjelölő (standard):Laser class 2
Teljes termék lézerosztály:Laser class 2



AUTOLOCK ÉS ROBOT FELMÉRÉS

Passzív prizma:500–700 m (1 640–2 297 ft)
Trimble MultiTrack célpont:800 m (2 625 ft)
Trimble ActiveTrack 360 célpont (DR PLUS EDM):500 m (1 640 ft)
Trimble ActiveTrack 360 célpont (DR HP EDM):100 m (328 ft)
Autolock irányzási pontosság 200 m-en (656 ft) (Szórás)3
     Passzív prizma:<2 mm (0.007 ft)
     Trimble MultiTrack célpont:<2 mm (0.007 ft)
     Trimble ActiveTrack 360 célpont:<2 mm (0.007 ft)
Legrövidebb keresési távolság:0.2 m (0.65 ft)
Külső/belső rádió típusa:2.4 GHz frekvencia ugrású, szórt-spektrumú rádió
Keresési idő (tipikus)72–10 mp



FINELOCK

Irányzási pontosság 300 m-en (980 ft)
(szórás)3
<1 mm
     Hatótávolság passzív prizmára (min–max)3:20 m–700 m (64 ft–2 297 ft)
     Minimum térköz két prizma között 200 m-en (656 ft):0.8 m (2.625 ft)
LongRange FineLock (nem minden modellen elérhető)
     Irányzási pontosság 2 500m-en (8 200 ft) (szórás)3<10 mm (32 808 ft)
     Hatótáv passzív prizmára (min-max)3,8250 m–2,500 m (64 ft–8,200 ft)
     Minimum térköz két prizma között 2 500 m-en (8 200 ft)<10.0 m (32.808 ft)



GPS SEARCH/GEOLOCK

GPS Keresés/GeoLock:360 fokban (400 gon), vagy vízszintes és magassági értelemben definiált keresőablakban
A megoldás elindulásának ideje9:15–30 mp
Célpont újra megtalálásának ideje:< 3 mp
Hatótáv:Autolock & Robot hatótávolság korlátozza



EGYÉB MŰSZAKI TULAJDONSÁG

Beépített kitűzőfény:nem minden modellen elérhető
Működési hőmérséklet:–20 °C – +50 °C (–4 ºF – +122 ºF)
Tárolási hőmérséklet:–40 °C – +70 °C (–40 ºF – +158 ºF)
Por és vízállóság:IP65
Páratartalom:100% lecsapódó
Kommunikáció:USB, Soros, Bluetooth®6
Biztonság:Két lépcsős jelszóvédelem, L2P10
Követési ráta:10 Hz



1 Szórás az ISO17123-4-nek megfelelően.

2 Standard tiszta: nincs köd. Felhős vagy enyhe napfény, nagyon gyenge légrezgéssel.

3 A hatótáv és megbízhatóság függ az atmoszferikus állapotoktól, a prizma méretétől és a háttér visszaverésétől.

4 Kodak Szürke kártya, Katalógus száma E1527795.

5 Kapacitás –20 °C-on (–5 ºF) 75% +20 °C-nál (68 ºF).

6 Bluetooth típus jóváhagyások ország specifikusak. További információkért vegye fel a kapcsolatot az AllTerra Hungary Kft.-vel!

7 Függ a választott keresési ablak méretétől.

8 LongRange FineLock 20 m-től standard FineLock-kal használható.

9 A megoldás indítási ideje függ a geometriától és a GPS pozíció minőségétől.

10 A funkcionalitás és az elérhetőség régiófüggő.
