Leírás
Kiemelkedő jellemzők:
- Kombinálja a felmérési, képalkotási és nagy sebességű szkennelést egy forradalmi megoldásban
- A Trimble Lightning 3DM lehetővé teszi mind a nagy megbízhatóságú mérőállomásos mérést, mind a nagy sebességű szkennelést
- A szkennelési sebesség akár 26.600Hz, akár 600 méteres hatótávolságon és a piac legkisebb lézerpontja, mindössze 14 mm/100m
- Megnövelt Trimble VISION technológia teszi lehetővé nagy felbontású. Gyors és egyszerű terepi képalkotást
- Teljes integráció a Trimble Access és Trimble Business Center szoftverek ismerős munkafolyamataival
- Gyorsabb célpontfelismerés sötét, vagy rossz környezetben a Target Illumination Light-tal (TIL)
Néhány fontos műszaki adat:
- 1 “szögpontosság
- 1,5 mm-es szkennelési zaj, 200 m-en
- 14 mm átmérőjű EDM lézerfolt 100 m-en
- 26,6 kHz-es szkennelés mérési sebessége, 600 m-ig
- 1,6 mp távmérési idő prizmás üzemmódban
- 1,2 mp távmérési idő prizma nélküli (DR) üzemmódban
- Élénk, szemre nem káros lézermutató
- Zöld és fókuszálható lézerjel
- 3 mm átmérőjű lézermutató folt 50 m-en
- Egyszerű mérésvezérlés, navigáció és dokumentáció a Trimble VISION ™ kamerarendszerrel
- Három integrált és kalibrált kamera a távcsőben
Forradalmi megoldás egyetlen mérőállomásban!

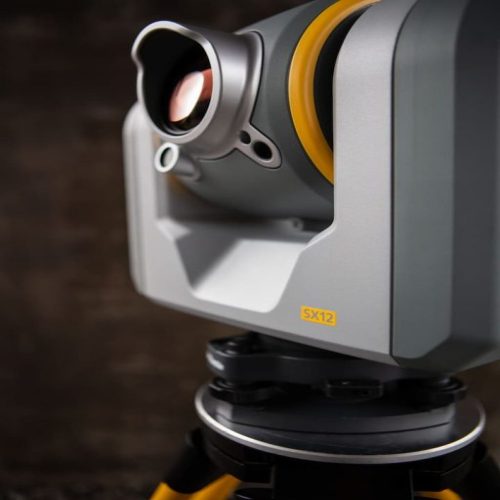

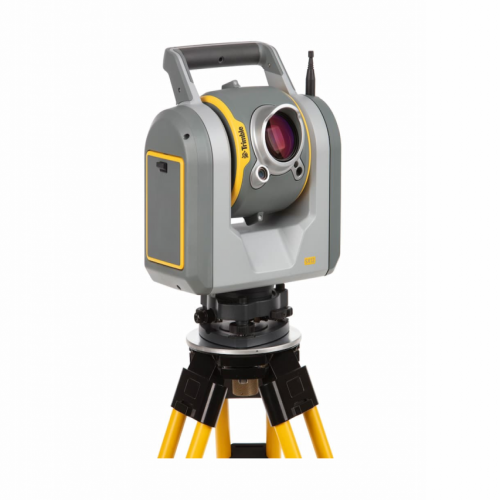

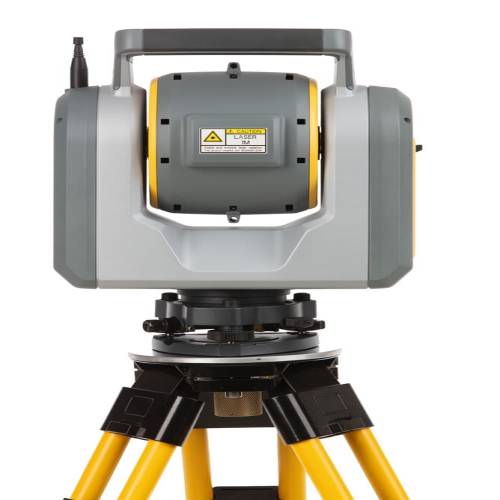

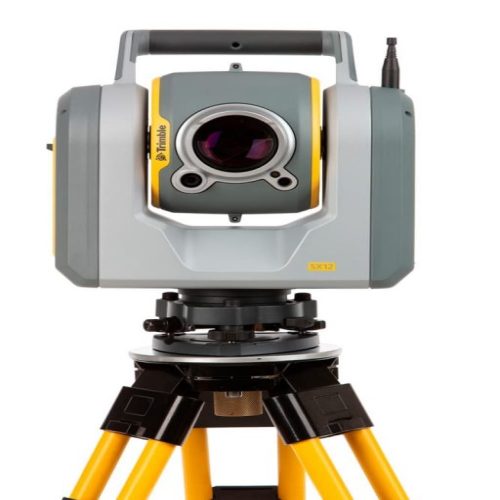

A Trimble SX12 szkenner mérőállomás újra definiálja a mindennapi felmérési eszközök képességeit a világ leginnovatívabb megoldásával, a földméréssel, mérnökgeodéziával és szkenneléssel foglalkozó szakemberek számára.
A Trimble SX12 megváltoztatja a munkavégzés módját! Ez az új, sokoldalú megoldás képes a nagy sűrűségű 3D szkennelt,- a fokozott Trimble VISION képalkotási,- és a nagy-pontosságú mérőállomással mért adatok gyűjtésére, ezek bármilyen kombinációjában, lehetővé téve, hogy csak azokat rögzítse, amire valóban szüksége van, így spórolva Önnek időt és pénzt, minden egyes projektjében.
A Trimble új Lightning 3DM lehetővé teszi az SX12 számára, hogy együtt hajtsa végre mérőállomásos méréseket és a nagy sebességű 3D-szkenneléseket, így biztosítva a valaha volt legmagasabb szintű felmérési teljesítményt. A rendszer tervezése olyan megbízható alapoktól indult, mint a MagDrive, illetve SurePoint technológiák. Ezeket kombinálva olyan új megoldásokkal, mint a fejlett
Autolock, teszik lehetővé az SX12 számára, hogy a maximális megbízhatóságot, teljesítményt és adatrészletességet nyújtsa.
Az SX12 teljes integrációja a Trimble Access és Trimble Business Center szoftverekkel biztosítja a jól ismert és hatékony geodéziai munkamenetet, megnövelve felhasználóik sebességét.
3D szkennelés, ami minden szempontból kiemelkedő.
A Trimble SX12 akár 26.600 Hz sebességgel, nagy pontossággal hajtja végre a sűrű 3D szkennelést, teljes, akár a 600 méteres hatótávolságban. A Trimble SX12-zel pontfelhő adat kerül rögzítésre, majd automatikus illesztésre a geodéziai munkafolyamat során. Függetlenül attól, hogy teljes dóm szkennelést hajt végre, vagy egyszerűen földmérési adatait egészíti ki egy adott területen a szkenneléssel, biztos lehet benne, hogy minden információ pontosan az Ön felmérési koordináta rendszerébe kerül.
VISION ami még jobb, mint valaha.
Az egyedülálló Trimble VISION technológia beillesztése a Trimble SX12-be, sokkal erőteljesebbé teszi a felmérés élő videóképekkel való vezérlését a kezelőn, mint eddig valaha, valamint a szolgáltatások széles spektrumát biztosítja a terepen készített fényképekből. A kezdetektől érezni fogja, hogy ez bármilyen beállításban egy új, magasabb szintű teljesítményt tesz lehetővé, ide értve például egy teljes dóm panorámájának három percnél kevesebb ideig tartó elkészítésének lehetőségét is. Ez biztosítja a különböző képalkotási és felbontási képességek variációs szintjeit, akár a munkaterületet szeretné dokumentálni, vagy további vizuális részleteket kíván rögzíteni DR észleléseihez.
Hozza ki a legtöbbet terepi adataiból, a TBC segítségével!
Visszatérve az irodába, a Trimble Business Center lehetővé teszi a Trimble SX12 adatok teljes integrálását projektjeibe, a piacvezető felmérési irodai szoftverben jól ismert munkafolyamatok alkalmazásával. Fokozott pontfelhő kezelés, automatizált kiértékelés és átjárhatóság a vezető CAD és GIS szoftvercsomagokhoz biztosítja, hogy Ön ki tudja elégíteni a legkifinomultabb megrendelői igényeket is.
Páratlan megbízhatóság. Egyedülálló teljesítmény.
A Trimble SX12 szkenner mérőállomás egy új standardot állít fel a megbízhatóságnak, a képességeknek és a teljesítménynek. Akár egy tipikus munkáján dolgozik, akár a legnagyobb kihívású felmérési feladatán, az SX12 biztosítéka annak, hogy mindent megcsinál és mindent jól csinál.
Műszaki specifikációk
MÉRÉSI KÉPESSÉGEK
SZÖGMÉRÉS
| Érzékelő típus | Abszolút jeladó, dia-metrikus leolvasással |
| Szögmérési megbízhatóság1 | 1” (0,3 mgon) |
| Szögkijelzés (legkisebb szám) | 0,1” (0,01 mgon) |
AUTOMATIKUS SZINT KOMPENZÁLÁS
| Típusa | Központos, kettős tengelyű |
| Megbízhatóság | 0,5” (0,15 mgon) |
| Munkatartomány | ±5,4’ (±100 mgon) |
| Elektronikus 2-tengelyű, melyek felbontása | 0,3” (0,1 mgon) |
| Szelencés libella a műszertalpban | 8’/2 mm |
TÁVOLSÁGMÉRÉS
Megbízhatóság
| Prizmás mód Standard2 / Folyamatos2,3 | 1 mm + 1,5 ppm / 2 mm + 1,5 ppm |
| DR mód Standard2 | 2 mm + 1,5 ppm |
Mérés időtartama
| Prizmás mód Standard | 1,6 mp |
| DR mód Standard | 1,2 mp |
Hatótávolság
| Prizmás mód4 1 prizmára | 1 m – 5,500 m |
| DR mód | |
| Kodak Fehér kártya (Katalógus szám: E1527795) | 1 m – 800 m |
| Kodak Szürke kártya (Katalógus szám: E1527795) | 1 m – 450 m |
Autolock és Robot hatótávolság
| Autolock hatótávolság – traverse 50 mm5 | 1 m – 800 m |
| Autolock hatótávolság – 360 prizma | 1 m – 300 m6 / 700 m5 |
| Szögmegbízhatóság1 | 1” (0,3 mgon) |
SZKENNELÉSI KÉPESSÉGEK
ÁLTALÁNOS SZKENNELÉSI TULAJDONSÁGOK
| Szkennelési elv | Sávszkennelés, a távcsőben elhelyezett forgóprizma alkalmazásával |
| Mérési ráta | 26,6 kHz |
| Pont léptetés | 6,25 mm, 12,5 mm, 25 mm or 50 mm @ 50 m |
| Látómező | 360° x 300° |
| Durva szkennelés; teljes dóm – 360° x 300° (vízszintes szög x magassági szög) Sűrűség: 1 mrad, 50 mm léptetés @ 50 m | Szkennelés időtartama: 12 perc |
| Standard szkennelés; Terület szkennelés – 90° x 45° (vízszintes szög x magassági szög) Sűrűség: 0,5 mrad, 25 mm léptetés @ 50 m | Szkennelés időtartama: 6 perc |
MÉRÉSI TARTOMÁNY
| Mérési elv | Ultra-nagy sebességű, futásidőmérésen alapuló távmérés a Trimble Lightning technológia támogatásával |
Hatótávolság
| Kodak Fehér kártya (Katalógus szám: E1527795) | 0,9 m – 600 m |
| Kodak Szürke kártya (Katalógus szám: E1527795) | 0,9 m – 350 m |
Méréstartományi zajosság
| 50 m-en, 18–90% visszaverő képesség esetén | 1,5 mm |
| 120 m-en 18–90% visszaverő képesség esetén | 1,5 mm |
| 200 m-en 18-90% visszaverő képesség esetén | 1,5mm |
| 300 m-en 18-90% visszaverő képesség esetén | 2,5mm |
Szkennelési megbízhatóság
| Szkennelési szögmegbízhatóság | 5” (1,5mgon) |
| 3D pozíció megbízhatóság @ 100m8 | 2,5mm |
EDM TULAJDONSÁGOK
| Fényforrás | Impulzus lézer 1550 nm |
| Szín | Zöld, 520 nm |
| Szembiztonság | Laser Class 1 |
| Fókusz | Auto, manuális |
| Működési mód | Alacsony, standard, kiterjeszett hatótávolság, villogás |
| Lézerpont mérete (félérték szélesség) | |
| 1,3 – 50 m | 3 mm ±1 mm |
| 100 m | 6 mm ±1 mm |
| 150 m | 9 mm ±1 mm |
| Atmoszferikus korrekció | Elérhető a terepi és az irodai szoftverben |
KÉPALKOTÁSI TULAJDONSÁGOK
| Képalkotási elv | 3 kalibrált kamera a távcsőben, a Trimble VISION technológia támogatásával |
| Kamerák teljes látószöge | 360° x 300° |
| Élőkép frissítés (függ a kapcsolattól)) | 15 fps |
| Fájlméret egy teljes panoráma esetén, az átnézeti kamerával | 15 MB – 35 MB |
Panoráma mérési idő/felbontás
| Átnézeti panoráma Teljes dóm 360° x 300° (vízszintes szög x magassági szög) 10% átfedéssel | 2,5 perc, 40 kép, 15 mm @ 50 m per pixel |
| Elsődleges panoráma Terület szkennelés 90° x 45° (vízszintes szög x magassági szög) 10% átfedéssel | 2,5 perc, 48 kép, 3,5 mm @ 50 m per pixel |
KAMERA TULAJDONSÁGOK
Általános kamera tulajdonságok
| Minden kamera chip felbontása | 8,1 MP (3296 x 2472 pix) |
| Képek fájlformátuma | *.jpeg |
| Látószög max. | 57,5° (vízszintes) x 43,0° (magassági) |
| Látószög min. | 0,51° (vízszintes) x 0,5° (magassági) |
| Teljes zoom (nincs interpolálás) | 107 x |
| 35 mm egyenértékű fókusztávolság | 36–3850 mm |
| Expozíciós módok | Auto, pont expozíció |
| Manuális expozíciós fényességállítás | ±5 lépés |
| Fehéregyensúly módok | Auto, nappali fény, izzó, felhős |
| Hőmérséklet javított optika | Igen |
| Kalibrált kamerák | Igen |
Átnézeti kamera
| Helyzet | Párhuzamos a mérési tengellyel |
| Egy pixel megfelel… | 15 mm @ 50 m |
Elsődleges kamera
| Helyzet | Párhuzamos a mérési tengellyel |
| Egy pixel megfelel… | 3,5 mm @ 50 m |
Távcső kamera
| Helyzet | Koaxiális |
| Fókuszálás | Automatikus, manuális |
| Fókuszálási távolság | 1,7 m-től a végtelenig |
| Egy pixel megfelel… | 0,69 mm @ 50 m |
| Irányzási pontosság (Std.dev 1 szigma) | 1 (Hz: 1,5 cc, V: 2,7 cc) |
Vetítő kamera
| Használható hatótáv | 1,0–2,5 m |
| Felbontás a földön – egy pixel megfelel… | 0,2 mm @ 1,55 m műszermagasság |
| Megbízhatóság | 0,5 mm @ 1,55 m műszermagasság |
ÁLTALÁNOS TULAJDONSÁGOK
| Kommunikáció | WiFi, 2,4 Ghz szórt spektrum, kábel (USB 2,0) |
| IP-besorolás | IP55 |
| Működési hőmérsékleti tartomány | –20 °C – 50 °C |
| Biztonság | Kétszintű jelszavas védelem |
RENDSZER TULAJDONSÁGOK
SZERVÓRENDSZER
| MagDrive szervótechnológia | Integrált szervó / szögérzékelő elektromágneses közvetlen hajtás |
| Irányítócsavarok és lassú mozgatás | Szervóvezérelt |
KÖZPONTOSÍTÁS
| Kényszer-központosító rendszer | Trimble 3-tűs |
| Vetítők | Beépített videó vetítő Optikai vetítős műszertalp |
ENERGIAELLÁTÁS
| Belső akkumulátor | Újratölthető, Li-Ion telep 11,1 V, 6,5 Ah |
Működési idő7
| Egy belső akkumulátor | Kb. 2,25 óra |
| Három belső akkumulátor, multi-telep adapterben | Kb 7 óra |
SÚLY ÉS MÉRETEK
| Műszer | 7,5 kg |
| Műszertalp | 0,7 kg |
| Belső akkumulátor | 0,35 kg |
| Forgótengely magassága | 196 mm |
| Szabad optikai átmérő | 56 mm |
1 Szórás az ISO17123-3 szerint.
2 Szórás az ISO17123-4 szerint.
3 Egyetlen mérés, cél statikus.
4 Normál látási feltételek (nincs homály, felhős vagy mérsékelt napfény, nagyon kicsi légrezgés, láthatóság kb. 10 km).
5 Tökéletes körülmények között (Borús, kb. 40 km-es láthatóság, nincs légrezgés).
6 Normál körülmények (Mérsékelt napfény, láthatóság kb. 10 km, némi légrezgés).
7 -20 ºC-os kapacitás a kapacitás 75% -a +20 ºC.
8 Illesztett gömbcél pozíciójának szórása.
VIDEÓ:
Már nem rendelhető lézerszkenner mérőállomás:
Tovább léptünk! Nézze meg az SX12 -ről szóló információinkat!
Trimble SX10
Kiemelkedő jellemzők:
- Kombinálja a felmérési, képalkotási és nagy sebességű szkennelést egy forradalmi megoldásban
- A Trimble Lightning 3DM lehetővé teszi mind a nagy megbízhatóságú mérőállomásos mérést, mind a nagy sebességű szkennelést
- A szkennelési sebesség akár 26.600Hz, akár 600 méteres hatótávolságon és a piac legkisebb lézerpontja, mindössze 14 mm/100m
- Megnövelt Trimble VISION technológia teszi lehetővé nagy felbontású. Gyors és egyszerű terepi képalkotást
- Teljes integráció a Trimble Access és Trimble Business Center szoftverek ismerős munkafolyamataival
- Gyorsabb célpontfelismerés sötét, vagy rossz környezetben a Target Illumination Light-tal (TIL)
Forradalmi megoldás egyetlen mérőállomásban!
A Trimble SX10 szkenner mérőállomás újradefiniálja a mindennapi felmérési eszközök képességeit a világ leginnovatívabb megoldásával, a földméréssel, mérnökgeodéziával és szkenneléssel foglalkozó szakemberek számára.
A Trimble SX10 megváltoztatja a munkavégzés módját! Ez az új, sokoldalú megoldás képes a nagy sűrűségű 3D szkennelt,- a fokozott Trimble VISION képalkotási,- és a nagy-pontosságú mérőállomással mért adatok gyűjtésére, ezek bármilyen kombinációjában, lehetővé téve, hogy csak azokat rögzítse, amire valóban szüksége van, így spórolva Önnek időt és pénzt, minden egyes projektjében.
A Trimble új Lightning 3DM lehetővé teszi az SX10 számára, hogy együtt hajtsa végre mérőállomásos méréseket és a nagy sebességű 3D-szkenneléseket, így biztosítva a valaha volt legmagasabb szintű felmérési teljesítményt. A rendszer tervezése olyan megbízható alapoktól indult, mint a MagDrive, illetve SurePoint technológiák. Ezeket kombinálva olyan új megoldásokkal, mint a fejlett
Autolock, teszik lehetővé az SX10 számára, hogy a maximális megbízhatóságot, teljesítményt és adatrészletességet nyújtsa.
Az SX10 teljes integrációja a Trimble Access és Trimble Business Center szoftverekkel biztosítja a jól ismert és hatékony geodéziai munkamenetet, megnövelve felhasználóik sebességét.
3D szkennelés, ami minden szempontból kiemelkedő.
A Trimble SX10 akár 26.600 Hz sebességgel, nagy pontossággal hajtja végre a sűrű 3D szkennelést, teljes, akár a 600 méteres hatótávolságban. A Trimble SX10-zel pontfelhő adat kerül rögzítésre, majd automatikus illesztésre a geodéziai munkafolyamat során. Függetlenül attól, hogy teljes dóm szkennelést hajt végre, vagy egyszerűen földmérési adatait egészíti ki egy adott területen a szkenneléssel, biztos lehet benne, hogy minden információ pontosan az Ön felmérési koordináta rendszerébe kerül.
VISION ami még jobb, mint valaha.
Az egyedülálló Trimble VISION technológia beillesztése a Trimble SX10-be, sokkal erőteljesebbé teszi a felmérés élő videóképekkel való vezérlését a kezelőn, mint eddig valaha, valamint a szolgáltatások széles spektrumát biztosítja a terepen készített fényképekből. A kezdetektől érezni fogja, hogy ez bármilyen beállításban egy új, magasabb szintű teljesítményt tesz lehetővé, ide értve például egy teljes dóm panorámájának három percnél kevesebb ideig tartó elkészítésének lehetőségét is. Ez biztosítja a különböző képalkotási és felbontási képességek variációs szintjeit, akár a munkaterületet szeretné dokumentálni, vagy további vizuális részleteket kíván rögzíteni DR észleléseihez.
Hozza ki a legtöbbet terepi adataiból, a TBC segítségével!
Visszatérve az irodába, a Trimble Business Center lehetővé teszi a Trimble SX10 adatok teljes integrálását projektjeibe, a piacvezető felmérési irodai szoftverben jól ismert munkafolyamatok alkalmazásával.Fokozott pontfelhő kezelés, automatizált kiértékelés és átjárhatóság a vezető CAD és GIS szoftvercsomagokhoz biztosítja, hogy Ön ki tudja elégíteni a legkifinomultabb megrendelői igényeket is.
Páratlan megbízhatóság. Egyedülálló teljesítmény.
A Trimble SX10 szkenner mérőállomás egy új standardot állít fel a megbízhatóságnak, a képességeknek és a teljesítménynek. Akár egy tipikus munkáján dolgozik, akár a legnagyobb kihívású felmérési feladatán, az SX10 biztosítéka annak, hogy mindent megcsinál és mindent jól csinál.
Műszaki specifikációk
MÉRÉSI KÉPESSÉGEK
SZÖGMÉRÉS
| Érzékelő típus | Abszolút jeladó, dia-metrikus leolvasással |
| Szögmérési megbízhatóság1 | 1” (0,3 mgon) |
| Szögkijelzés (legkisebb szám) | 0,1” (0,01 mgon) |
AUTOMATIKUS SZINT KOMPENZÁLÁS
| Típusa | Központos, kettős tengelyű |
| Megbízhatóság | 0,5” (0,15 mgon) |
| Munkatartomány | ±5,4’ (±100 mgon) |
| Elektronikus 2-tengelyű, melyek felbontása | 0,3” (0,1 mgon) |
| Szelencés libella a műszertalpban | 8’/2 mm |
TÁVOLSÁGMÉRÉS
Megbízhatóság
| Prizmás mód Standard2 / Folyamatos2,3 | 1 mm + 1,5 ppm / 2 mm + 1,5 ppm |
| DR mód Standard2 | 2 mm + 1,5 ppm |
Mérés időtartama
| Prizmás mód Standard | 1,6 mp |
| DR mód Standard | 1,2 mp |
Hatótávolság
| Prizmás mód4 1 prizmára | 1 m – 5,500 m |
| DR mód | |
| Kodak Fehér kártya (Katalógus szám: E1527795) | 1 m – 800 m |
| Kodak Szürke kártya (Katalógus szám: E1527795) | 1 m – 450 m |
Autolock és Robot hatótávolság
| Autolock hatótávolság – traverse 50 mm5 | 1 m – 800 m |
| Autolock hatótávolság – 360 prizma | 1 m – 300 m6 / 700 m5 |
| Szögmegbízhatóság1 | 1” (0,3 mgon) |
SZKENNELÉSI KÉPESSÉGEK
ÁLTALÁNOS SZKENNELÉSI TULAJDONSÁGOK
| Szkennelési elv | Sávszkennelés, a távcsőben elhelyezett forgóprizma alkalmazásával |
| Mérési ráta | 26,6 kHz |
| Pont léptetés | 6,25 mm, 12,5 mm, 25 mm or 50 mm @ 50 m |
| Látómező | 360° x 300° |
| Durva szkennelés; teljes dóm – 360° x 300° (vízszintes szög x magassági szög) Sűrűség: 1 mrad, 50 mm léptetés @ 50 m | Szkennelés időtartama: 12 perc |
| Standard szkennelés; Terület szkennelés – 90° x 45° (vízszintes szög x magassági szög) Sűrűség: 0,5 mrad, 25 mm léptetés @ 50 m | Szkennelés időtartama: 6 perc |
MÉRÉSI TARTOMÁNY
| Mérési elv | Ultra-nagy sebességű, futásidőmérésen alapuló távmérés a Trimble Lightning technológia támogatásával |
Hatótávolság
| Kodak Fehér kártya (Katalógus szám: E1527795) | 1,9 m – 600 m |
| Kodak Szürke kártya (Katalógus szám: E1527795) | 0,9 m – 350 m |
Méréstartományi zajosság
| 50 m-en, 18–90% visszaverő képesség esetén | 1,5 mm |
| 120 m-en 18–90% visszaverő képesség esetén | 1,5 mm |
| 200 m-en 18-90% visszaverő képesség esetén | 1,5mm |
| 300 m-en 18-90% visszaverő képesség esetén | 2,5mm |
Szkennelési megbízhatóság
| Szkennelési szögmegbízhatóság | 5” (1,5mgon) |
| 3D pozíció megbízhatóság @ 100m8 | 2,5mm |
EDM TULAJDONSÁGOK
| Fényforrás | Impulzus lézer 1550 nm |
| Sugárnyaláb elhajlás DR mód | 0,2 mrad |
| Lézerpont mérete 100 m-en (félérték szélesség) | 14 mm |
| Atmoszferikus korrekció | Elérhető a terepi és az irodai szoftverben |
KÉPALKOTÁSI TULAJDONSÁGOK
| Képalkotási elv | 3 kalibrált kamera a távcsőben, a Trimble VISION technológia támogatásával |
| Kamerák teljes látószöge | 360° x 300° |
| Élőkép frissítés (függ a kapcsolattól)) | 15 fps |
| Fájlméret egy teljes panoráma esetén, az átnézeti kamerával | 15 MB – 35 MB |
Panoráma mérési idő/felbontás
| Átnézeti panoráma Teljes dóm 360° x 300° (vízszintes szög x magassági szög) 10% átfedéssel | 3 perc, 40 kép, 20 mm @ 50 m per pixel |
| Elsődleges panoráma Terület szkennelés 90° x 45° (vízszintes szög x magassági szög) 10% átfedéssel | 3 perc, 48 kép, 4,4 mm @ 50 m per pixel |
KAMERA TULAJDONSÁGOK
Általános kamera tulajdonságok
| Minden kamera chip felbontása | 5 MP (2592 x 1944 pix) |
| Képek fájlformátuma | *.jpeg |
| Látószög max. | 57,5° (vízszintes) x 43,0° (magassági) |
| Látószög min. | 0,65° (vízszintes) x 0,5° (magassági) |
| Teljes zoom (nincs interpolálás) | 84 x |
| 35 mm egyenértékű fókusztávolság | 36–3000 mm |
| Expozíciós módok | Auto, pont expozíció |
| Manuális expozíciós fényességállítás | ±5 lépés |
| Fehéregyensúly módok | Auto, nappali fény, izzó, felhős |
| Hőmérséklet javított optika | Igen |
| Kalibrált kamerák | Igen |
Átnézeti kamera
| Helyzet | Párhuzamos a mérési tengellyel |
| Egy pixel megfelel… | 20 mm @ 50 m |
Elsődleges kamera
| Helyzet | Párhuzamos a mérési tengellyel |
| Egy pixel megfelel… | 4,4 mm @ 50 m |
Távcső kamera
| Helyzet | Koaxiális |
| Fókuszálás | Automatikus, manuális |
| Fókuszálási távolság | 1,7 m-től a végtelenig |
| Egy pixel megfelel… | 0,88 mm @ 50 m |
| Irányzási pontosság (Std.dev 1 szigma) | 1 (Hz: 1,5 cc, V: 2,7 cc) |
Vetítő kamera
| Használható hatótáv | 1,0–2,5 m |
| Felbontás a földön – egy pixel megfelel… | 0,2 mm @ 1,55 m műszermagasság |
| Megbízhatóság | 0,5 mm @ 1,55 m műszermagasság |
ÁLTALÁNOS TULAJDONSÁGOK
| Kommunikáció | WiFi, 2,4 Ghz szórt spektrum, kábel (USB 2,0) |
| IP-besorolás | IP55 |
| Működési hőmérsékleti tartomány | –20 °C – 50 °C |
| Biztonság | Kétszintű jelszavas védelem |
RENDSZER TULAJDONSÁGOK
SZERVÓRENDSZER
| MagDrive szervótechnológia | Integrált szervó / szögérzékelő elektromágneses közvetlen hajtás |
| Irányítócsavarok és lassú mozgatás | Szervóvezérelt |
KÖZPONTOSÍTÁS
| Kényszer-központosító rendszer | Trimble 3-tűs |
| Vetítők | Beépített videó vetítő Optikai vetítős műszertalp |
ENERGIAELLÁTÁS
| Belső akkumulátor | Újratölthető, Li-Ion telep 11,1 V, 6,5 Ah |
Működési idő7
| Egy belső akkumulátor | Kb. 2-3 óra |
| Három belső akkumulátor, multi-telep adapterben | Kb. 6-9 óra |
SÚLY ÉS MÉRETEK
| Műszer | 7,5 kg |
| Műszertalp | 0,7 kg |
| Belső akkumulátor | 0,35 kg |
| Forgótengely magassága | 196 mm |
| Szabad optikai átmérő | 56 mm |
1 Szórás az ISO17123-3 szerint.
2 Szórás az ISO17123-4 szerint.
3 Egyetlen mérés, cél statikus.
4 Normál látási feltételek (nincs homály, felhős vagy mérsékelt napfény, nagyon kicsi légrezgés, láthatóság kb. 10 km).
5 Tökéletes körülmények között (Borús, kb. 40 km-es láthatóság, nincs légrezgés).
6 Normál körülmények (Mérsékelt napfény, láthatóság kb. 10 km, némi légrezgés).
7 -20 ºC-os kapacitás a kapacitás 75% -a +20 ºC.
8 Illesztett gömbcél pozíciójának szórása.
A Trimble SX10 speciális mérőrendszer tulajdonságait az alábbi videó foglalja össze:
