Trimble TSC5

Trimble TSC5

Trimble TSC5

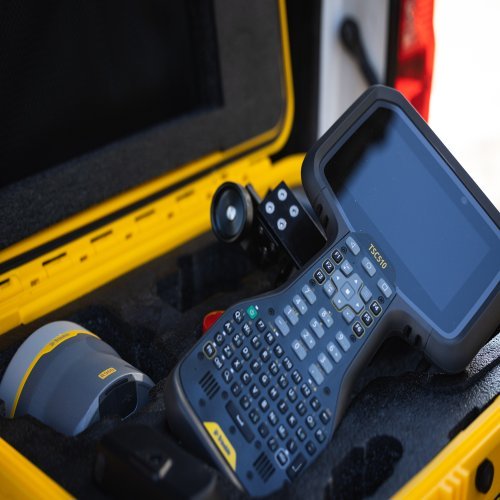

A Trimble® TSC5 vezérlő egy Android alapú terepi vezérlő, amely 5”‐es képernyővel és teljes billentyűzettel rendelkezik ‐ biztosítva a gyors, hatékony működést még kesztyű viselése közben is. Masszív, mégis könnyű, egész napot bíró akkumlátorral. A Trimble Access ™ terepi szoftverre optimalizálva

Leírás

Kiemelkedő jellemzők:

  • Android 10 operációs rendszer
  • A fényes, tükröződésmentes, 5”‐es érintőképernyő, mely ujjal, a tollal vagy a kesztyűvel is használható. Segíti a munkavégzést erős napfényben vagy gyenge fényviszonyok között.
  • Háttérvilágítású alfanumerikus billentyűzet a könnyű adatbevitelhez nehéz körülmények között is.
  • 12 fizikai funkciógomb, valamint a Shift és az AGr billentyűkombinációk még több lehetőséget kínálnak a feladatok felgyorsítására.
  • A hosszú élettartamú akkumulátor, amelyet egy cserélhető akkumulátor opció biztosít, lehetővé teszi az egész napos munkavégzést
  • Robusztus és megbízható, katonai specifikációknak és IP65 besorolásnak megfelelően kiépítve képes kezelni minden olyan környezetet vagy munkaterületet amellyel találkozhat.
  • Az opcionálisan, a felhasználó által cserélhető Trimble EMPOWER modullal tovább bővíthető a funkcionalitás, például egy nagy hatótávolságú rádióval.
  • A Google Mobile Services tanúsítvánnyal rendelkezik a Google Play ™ áruházalkalmazásokhoz való hozzáféréssel
  • 13 MP kamera
  • Qualcomm 2.2 GHz processzor
  • 4 GB memória, 64 GB tárlehy



Műszaki adatok:



FIZIKAI JELLEMZŐKTANÚSÍTVÁNYOK
Méret:287.1mm x 175.6mm  x43.9 mmOrszágos tanúsítványok:Ausztrális, Brazíli, Kanada, Kína, EU, India, japán, mexikó, Új- Zéland, Oroszország, Dél-Afrika, Dél-Korea, Tajvan, Thaiföld, UAE, UK and USA
Súly:934 g opcionális cserélhetp akkumulátor, EMPOWER modul, tartó és egyéb kiegészítők nélkülKörnyzetvédelemRoHS 2.0, EU RoHS 2.0. EU REACH
Ház:PC-EXL9330 Külső TOU-Texin990 öntvényTEREPI SZOFTVER
MŰKÖDÉSI JELLEMZŐKTrimble Access (2021 vagy későbbi verziő)
Működési hőméséklet-30 °C – +60 °CAndroid 10 applikációk
Tárolási hőmérséklet:-40 °C – +70 °CELEKTRONIKAI JELLEMZŐK
Indítási hőméséklet:-20 °C – +60 °CProcesszorQualcomm SDA660
Töltési hőmérséklet:0 °C –  +40 °CMemória4 GB LPDDR4X RAM
Védettség por ellen:IP6x: 8 óra fimonszemcsés poros környezetbenTárhely64 GB Flash MMC
Védettség víz ellen:IPx5: vízsugár 6.3mm átrméőben 3 percig, 12,5 liter/percOperációs rendszer:Android 10
Leejtés:Szobahőmérsékleten 26x 1,22-től rétegelt lemezzel burkolt betonra ejtésAkkumulátor:Belső Li-Ion 4530 maH/7.2V névleges teljesítmény, opcioánlias cserélhető Li-Ion akkumulátor csomaggal
MIL-STD-810G, Method 516.6, Procedure IVAkkumulátor élettartam:RTS felhasználás: 16 óra vagy GNSS RTK felhasználás: 18 óra =mely függ a kijelző beállításaitól, az adatkapcsolattól, adatfeldolgozástól, hpmérséklettől. Stb.)
Rázkódás:Általános minimális integritási és laza szállítási tesztTeljesen feltöltött akkumulátor 7.2 nap “alvó” üzemódot biztosít, vagy 175 nap kikapcoslt állapotot.
MIL-STD 810G, Method 514.6, Procedures I, IITöltési idő:Teljes töltés: 3,5 óra. 0-50% töltés: 1,5 óra
Magasság:4 572 m23 °C-kon és 12 192 m –30 °C-konTöltési feszültség:5V/9V 3A töltés, USB-PD kompatibilis “C” típusú csatlakozó
MIL-STD-810G, Method 500.5, Procedures I, II, IIIKijelző:5″ fekvő képernyő HD (1280×720) 3000 DPI  transzfelkítv TFT. 365 dc/m² réeső napfényben olvasható, LED háttérfény, multi-érintő funkció (toll, ujj, kesztyű)
BIZTONSÁGAudió1W mono hangszóró
Alkalmazástechnikai biztonság, hardwerkulcs, Qualcomm processzor védelem, hardvertitkosítás, tárhely titkosítás, TLS 1.3 platform, negyedéves Android biztonsági frissítésKülső hangszóró/mikrofon:USB-C vagy Bluetooth headset támogatott
I/OUSB-C töltéshez, USB 2.0 adatkapcsolat
USB-PD 2.0 támogatás töltéshez 9V/3A
WWANWoldwide LTE 4G – ahol elérhető
KONFIGURÁCIÓKompatibilis 3G hálózattal
EMPOWER modul támogatás1 x modulhely támogatás EM100 GNSS radio modulhoz, EM120 2.4 GHz vevőmodul, EM11x vonalkód/RFID modulok.Wi-Fi2.4 GHz 802.11 b/g/n/ac & 5.0 GHz 802.11 a/n/ac
SZENZOROKBluetooth*Bluetooth 5 classic & BLE 5, Class 1
GNSSIntegrált Sierra Wireless EM7565, L1 C/A, GPS/GLONASS/BeiDou/Galileo, QZSSKameraHátsó kamera: 13 MP autó-fókusz LED vakuval
Egyéb szenzorFényérzékelő, e-iránytű, gyorsulásérzékelő, giroszkóp





Már nem rendelhető terepi vezérlők:

Trimble TSC3



A Trimble TSC3 vezérlő a Trimble Access alkalmazással egy úttörő terepi megoldás, mely hatékonyan gyorsítja fel az Ön mindennapos felmérési feladatvégzését, illetve bármelyik, hozzá kapcsolt terepi eszközét.



Kiemelkedő jellemzők

  • Nagyméretű, nagyfényerejű és felbontású kijelző, mely könnyeddé teszi a műszerei vezérlését
  • A Trimble Access terepi alkalmazásra optimalizálva
  • Integrált kamera, GPS navigáció és kommunikációs lehetőségek
  • Fejlett együttműködési és vezérlési lehetőségek az állandó kapcsolaton keresztül



Egy erőteljes motor a Trimble Access szoftver meghajtásához

A Trimble TSC3 kontroller a gyártó megbízható vezérlő portfóliójának tagjaként, terepálló kivitelével kifejezetten földmérők részére lett tervezve. A Trimble Access számára gyors működést biztosít, valamint Windows platformjának köszönhetően, erőteljes hátteret nyújt bármilyen, un. 3rd party (harmadik féltől származó) alkalmazás futtatásához.



Képek, mint terepi feladatai különleges munkarészei

A beépített 5Mpx-es kamerának és vakujának köszönhetően, Ön digitális felvételeket készíthet a munkaterületről, közvetlenül a vezérlővel. Így a képi dokumentáció nem igényel egyéb eszközt, akkumulátort vagy adatátvitelt, sőt a képek automatikus geotag-elése segít azok pontos helyszíni azonosításában.

A kamerás felvételek segítenek olyan fontos információk minőségi megőrzésében, mint a környezeti állapot, vagy az előrehaladási szint rögzítése, melyeket a mérési adatok önmagukban nem tartalmaznak.
A munkafolyamat részeként alkalmazott képkészítés felhasználási területei szinte korlátlanok: az egyszerű állapotrögzítéstől a minőségbiztosításig.



Valós idős kommunikáció, mint a híd terep és iroda között

A TSC3 vezérlő integrált GSM/GPRS/CDMA2 modemén keresztül kábel nélküli internetkapcsolatot biztosít. Ez teszi lehetővé a Trimble Access számára a folyamatos adatáramlást a terep és iroda közt, ide értve az irodai és terepi adatok szinkronizálását a Trimble AccessSync szoftverrel.
Ennek segítségével Ön bárhol is tartózkodik, bármikor le- és feltöltheti azokat a fontos fájljait, amikre szüksége van.
Így válik az adatgyűjtés, -feldolgozás, -elemzés és -átadás gyorsabbá és sokkal hatékonyabbá!

A kommunikációs lehetőségek széles köre lehetővé teszi az kritikus adatok környezettől független átvitelét: csatlakozzon VRS-hez a belső modemen keresztül, érje el irodai hálózatát 802.11 LAN-on, vagy alkalmazza az USB, illetve RS232 soros csatlakozási lehetőségeket!



Minden terepi alkalmazáshoz

A terepálló TSC3 vezérlő célirányosan az integrált felmérési (IS) és a térbeli képalkotási munkavégzés megkönnyítésére lett fejlesztve, hogy azokat még hatékonyabbá és rugalmasabbá tegye:



  • Könnyen kezelhető felület
    Vezérelje és ellenőrizze felmérését a nagyméretű, nagy fényerejű és nagy felbontású LCD érintőképernyőn! A választható QWERTY vagy hagyományos alfanumerikus billentyűzet kiosztású kezelőn az adatbevitel gyors és egyszerű.
  • Beépített iránytű
    Szemlélheti a navigációs irányjelzőket akkor is, ha álló helyzetben van, illetve ha hátrafelé mozog!
  • Integrált GPS
    Alkalmazza a GPS Search funkciót a hagyományos felméréskor, külső GPS vevő nélkül! Emellett navigálhat és alappontokat, illetve egyéb objektumokat kereshet fel használatával.
  • Kábel nélkül
    A Bluetooth kábel nélküli technológia végleg kiváltja a kábeleket mérési rendszerében. A belső (opcionális) 2.4GHz-es rádió pedig ideális Trimble Robot mérőállomások távvezérlésére.



A mindennapi munkafolyamatok támogatására tervezve.



A TSC3-omra elérhető Trimble Access terepi szoftver számtalan funkciót és lehetőséget tartalmaz a mindennapi felmérési munkafolyamatok meggyorsítására. Az olyan feladatok, mint a Roads, Monitoring.



Műszaki specifikációk



TELJESÍTMÉNY

Standard szoftverek
Windows Embedded Handheld 6.5 Professional operációs rendszer, tartalma:SMS üzenetküldés támogatás
Microsoft Office Mobile: Word Mobile; Excel Mobile; PowerPoint Mobile; Outlook Mobile
Internet Explorer Mobile
Notes / Tasks
Task Manager
Számológép
Microsoft Pictures and Videos
Kamera és vakku kontroll geo-tageléssel, a Microsoft Pictures & Videos szoftverrel
Zseblámpa mód alkalmazás
Naptár / Kontaktok
Windows Media Player
Messenger
Adobe Acrobat Reader
Trimble SatViewer (GPS interfész alkalmazás)
Trimble terepi szoftver megoldásokA TSC3 vezérlő a Trimble Access™ szoftvert támogatja. Ezen felül számos regionális megoldás is rendelkezésre állhat. Ha többet szeretne tudni a legmegfelelőbb terepi szoftverről, forduljon a helyi hivatalos Trimble forgalmazóhoz, azaz az AllTerra Hungary Kft.-hez!



Standard tartozékok (az alapcsomag tartalmazza)
28.9 Wh Li-Ion akkumulátor
Nemzetközi AC energiaellátás
Tenyérszíj
USB kábel (mini)
Stílus szalag
Stílus (2db)
Kijelzővédő
Audio port porvédő
I/O port porvédő
Standard puhafalú táska
Quick start leírás
Rádió antenna integrált 2.4 GHz rádió modemhez (opcionális)



Opcionális tartozékok
Deluxe hordtáska
Önálló akkumulátortöltő
Rúdrögzítő
12 V autóstöltő szett
Asztali dokkoló USB host, USB kliens és 10/100 Mbps Ethernet kapcsolatokkalValamennyi standard kiegészítő külön is rendelhető



HARDVER

Fizikai jellemzők
Méret141 mm x 278 mm x 64 mm (5.6 in x 10.9 in x 2.5 in)
80 mm (3.2 in) a tenyérszíjnál
Súly1.04 kg (2.3 lb) tölthető akkumultorral
1.10 kg (2.4 lb) tölthető akkumulátorral és beépített 2.4 GHz rádió modemmel
HázazásPolikarbonát (tok), Hytrel® (felsőrész)



KÖRNYEZETI JELLEMZŐK

Megfelel vagy meghaladja
     Működési hőmérséklet:–30 °C – 60 °C
     Tárolási hőmérséklet:–40 °C – 70 °C
     Hőmérsékleti sokk:–35 °C/65 °C MIL-STD-810G, Method 503.5, Procedure I
Páratartalom:90% RH hőmérsékletváltozás –20 °C/60 °C
MIL-STD-810G, Method 507.5
Por és Vízállóság
     Por:IP6x: 8 órás működés hintőporral való fújás közben (IEC-529)
     Víz:IPx7: 30 percig 1 m mély vízbe merítve (IEC-529)
Leejtés:Szobahőmérsékleten 26x 1,22-től rétegelt lemezzel burkolt betonra ejtés
MIL-STD-810G, Method 516.6, Procedure IV
Rázkódás:Általános minimális integritási és laza szállítási teszt
MIL-STD 810G, Method 514.6, Procedures I, II
Magasság:4 572 m23 °C-kon és 12 192 m –30 °C-kon
MIL-STD-810G, Method 500.5, Procedures I, II, III



ELEKTRONIKAI JELLEMZŐK

Processzor:Texas Instrument Sitara™ 3715 sorozat ARM® Cortex™–A8 Processzor(800 MHz)
Memória:256 MB RAM
Tárhely:8 GB-os nemmozgatható NAND Flash
Bővíthetőség:SDHC memóriahely, USB beépített beépített bővítőhely (jövőbeli felhasználásra)
Akkumulátorok:11.1 V, 2600 mAh, 28.9 Wh Li-Ion cserélhető kész
34 órás működés, normál működési környezetben1
Teljes feltöltési idő 3 óra
Állapotjelző LED-ek:3 x háromszínű állapotjelző LED
Kijelző:4.2 in (107 mm) fekvő VGA kijelző, 640 x 480 pixel
Napfényben is olvasható színes TFT, LED háttérvilágított, rezisztív érintőképernyő
Billentyűzet:Teljes QWERTY billentyűzet 10 gombos számbillenytűzettel, iránynyilakkal és 4 programozható gombbal
vagy
ABCD stílusú 10 gombos számbillenytűzettel, iránynyilakkal és 4 programozható gombbal
Audio:Integrált hangszóró és mikrofon, 2.5 mm sztereo headset konnektorral, audio rendszerüzenetkhez, figyelmeztetésekhez
I/O:USB Host (teljes sebesség), USB Kliens (nagy sebesség), DC energiaellátás port, 9-tűs soros RS-232
Kábenélküli kapcsolat:Integrált Bluetooth 2.0+EDR, integrált  Wi-Fi 802.11 b/g
Integrált négy-sávos GSM/GPRS/EDGE: 850/900/1800/1900 MHz
2/6 Mbit/s 3G HSDPA GSM WWAN
Integrált 2.4 GHz frekvencia ugrásos, szórt spektrumú rádió modem (opcionális)
Két sávos CDMA2000 Bands BC0 és BC1 (800/900MHz)2
Kamera / GPS / Iránytű / Gyorsulásmérő:5 MPx auto-fókusz kamera, kettős vakkuval, LED zseblámpa funkcióval
Integrált GPS (WAAS képes)
Integrált iránytű
Integrált gyorsulásmérő



1 Az eszköz tétlen, bekapcsolt háttérvilágítással, nincs bekapcsolva rádió, mérsékelt hőmérséklet

2 CDMA modem csak a Verizon hálózatot (USA) támogatja
