Trimble TX8

Trimble TX8

Trimble TX8

Kiemelkedő jellemzők:

  • Növelje meg terepi termelékenységét a piac leggyorsabb, nagy felbontású szkenneléseivel!
  • Megbízhat az adatok megbízhatóságában, letisztultságában és részletgazdagságában!
  • Valódi megbízhatóság valóságos terepi környezetben is
  • Gyors képkészítés a szkennelések színezéséhez, a VISION technológiával
  • Intuitív és könnyű kezelhetőség
  • Adatintegráció a Trimble műszerekkel és a Trimble Realworks alkalmazással



Leírás

Kiemelkedő jellemzők:

  • Növelje meg terepi termelékenységét a piac leggyorsabb, nagy felbontású szkenneléseivel!
  • Megbízhat az adatok megbízhatóságában, letisztultságában és részletgazdagságában!
  • Valódi megbízhatóság valóságos terepi környezetben is
  • Gyors képkészítés a szkennelések színezéséhez, a VISION technológiával
  • Intuitív és könnyű kezelhetőség
  • Adatintegráció a Trimble műszerekkel és a Trimble Realworks alkalmazással

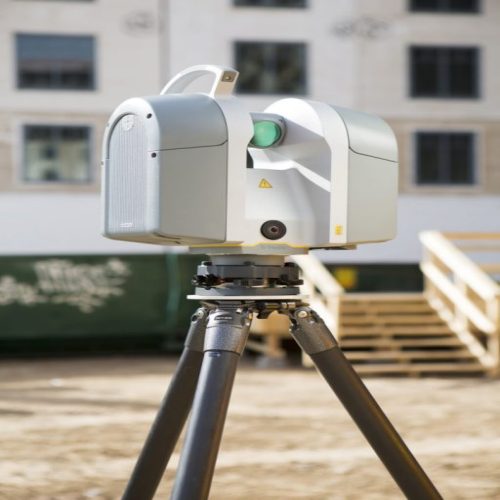

A Trimble TX8 lézerszkenner új szabványt állít fel a a könnyű kezelhetőségű és nagy sebességű 3D adatgyűjtésben. A Trimble TX8 csúcsminőségű sebesség-, hatótávolság- és pontosság kombinációjával kiváló minőségű eredményeket szolgáltat az építési geodézia, az ipari felmérés, a mérnöki tervezés, valamint a kivitelezés terén.
Ez a szkenner kiváló választás a magas fokú termelékenység, megbízhatóság és rugalmasság érdekében.



Forradalom a 3D-szkennelésben

A Trimble márka védett Lightning technológiájának használatával, a Trimble TX8 képes egy millió pont per másodperces adatrögzítési sebességre, a teljes mérési tartományban. Mivel a Trimble Lightning technológia kevésbé érzékeny a felülettípusokra és a légköri körülmények változásaira, Ön teljes körű adategyütteseket képes rögzíteni, minden egyes álláspontból. A szkennelések kiszínezéséhez, az integrált kamerával a teljes látómezőben HDR felvételeket tud készíteni, mindössze két perc alatt.

A Trimble TX8 az irodában is egyszerűsíti a munkát. A szkenner letisztult, alacsony zajú adatai csökkentik a feldolgozási időt, az adatok közvetlenül a Trimble RealWork és Scan Explorer-be töltődnek be, így téve lehetővé az egyszerű projekt együttműködést Internet Explorer-en keresztül. A RealWork hatékony adatáramlást biztosít a közkedvelt CAD programokba, illetve a Trimble EdgeWise és SketchUP alkalmazások felé, pontfelhő modellezéshez.



Nagy teljesítmény az igényes alkalmazásokhoz

A Trimble TX8 ideális részletes adatok rögzítéséhez, adott körülmények között. A nagy sebességű, – hatótávolság vagy megbízhatóság tekintetében is megalkuvás nélküli – felméréssel, a Trimble TX8 nagy sűrűségű 3D pontfelhőket biztosít a tervező és elemző szakemberek számára.

A Trimble TX8 egy 360° x 317° látómezőt biztosít és teljes, nagy felbontású szkennelést hajt végre, mindössze három perc alatt. A Trimble TX8 tartja a nagy pontosságot a teljes, 120 méteres mérési tartományon belül, a sebesség csökkenése nélkül. Továbbá elérhető opcionálisan a megnövelt, 340 méteres hatótávolsággal is.



Terepálló, rugalmas és egyszerű kezelni

Egy színes érintőképernyő és az egy-gombos szkennelés teszi az adatgyűjtést egyszerűvé és hatékonnyá.
Intuitív kezelőfelület teszi lehetővé az Ön számára a szkennelési felbontás és a szkennelési terület egyszerű beállítását. Csak azokat az adatokat rögzíti, melyre Önnek szüksége van, így spórolva időt a terepen és az irodában egyaránt. Vezérelheti a szkenner távolról is egy Trimble tabletről, vagy egyéb mobil eszközről, beépített WLAN-on keresztül.

A Trimble TX8 terepálló kialakítású, IP54 besorolással, védve a forgótükröt adatrögzítéskor a környezeti viszonyoktól és az erős napsütéstől. A Class1 szemre biztonságos lézerosztály pedig lehetővé teszi, hogy emberektől zsúfolt helyen is alkalmazza.

A hordozhatóságra tervezett Trimble TX8 súlya mindössze 11 kg, energiaellátása pedig könnyű, hosszú élettartamú Li-Ion akkumulátorokról történik. Kerekes hordozóládája megfelel a legtöbb légitársaság, poggyászokra vonatkozó előírásának, így téve lehetővé az egyszerű szállítást a munkaterületek között.



A teljes megoldás

A Trimble TX8 széles spektrumú felhasználásra és környezetre készült. Tipikus
alkalmazási területek:

  • Építési geodézia
  • Földmérés
  • Üzemi és ipari mérések
  • Bányászat és kőfejtők
  • Városi területek
  • Műemlékvédelem és helyreállítás
  • Épületek és építkezések
  • Deformáció monitoring
  • Minőség ellenőrzés
  • Közbiztonság és helyszínelés



A Trimble TX8 pontos, nagy sűrűségű 3D-s adatgyűjtési képessége, a Trimble RealWorks szoftver fejlett modellezési, elemzési és adatkezelői eszközökkel kombinálva, teszi a Trimble TX8 lézer szkennert egy teljes körű szkennelési megoldássá a térinformatikai szakemberek számára.



Műszaki specifikációk



TELJESÍTMÉNY

Áttekintés
Szkennelési elv: Magassági értelemben forgó tükör, vízszintesen forgó bázison
Mérési tartomány elv: Trimble Lightning technológiával támogatott, ultra-nagy sebességű futásidő mérésen alapuló távmérés (ToF)
Szkennelési sebesség7: 1 millió pont/másodperc
Maximum hatótávolság: 120 méter a legtöbb felületre
340 méter opcionális up-grade esetén
Zaj5: <2 mm a legtöbb felületen Standard szkennelési módban
<1 mm High Precision szkennelési módban2



Mérési tartomány
Lézerosztály: 1, szemre biztonságos, az IEC EN60825-1 megfelelően
Lézer hullámhossz: 1.5 m, nem látható
Lézer sugár átmérő: 6–10–34 mm @ 10–30–100m
Minimum hatótávolság: 0.6 m
Max. standard hatótávolság: 120 m 18–90% visszaverődésnél
100 m nagyon alacsony visszaverődésnél (5%)
Kiterjesztett hatótávolság1: 340 m
Zaj5: <2 mm 2 m-120 m, 18–90% visszaverődésnél Standard módban
<1 mm 2 m-80 m, 18–90% visszaverődésnél High Precision módban2
Méréstartományi ismétlődő hiba5,6: <2 mm



Szkennelés
Látómező: 360° x 317°
Szögmegbízhatóság5: 80 µrad



Szkennelési paraméterek Preview Level 1 Level 2 Level3 Kiterjesztett
Max. hatótáv1 120 m 120 m 120 m 120 m 340 m
Szkennelési idő (perc)3 1:00 2:00 3:00 10:00 20:00
Pontköz 10 m-en 15.1 mm
Pontköz 30 m-en 22.6 mm 11.3 mm 5.7 mm
Pontköz 300 m-en 75.4 mm
Pontok száma 8.7 millió pt 34 millió pt 138 millió pt 555 millió pt 312 millió pt



KÉPALKOTÁS

Integrált HDR kamera: 10 megapixel felbontás, teljes látómező
Képkészítés időtartama: 1 perc Standard-hoz, 2 perc HDR-hez
Külső kamera kit elérhető a nagyobb felbontású HDR képekhez



EGYEBEK

Érintőképernyős kijelző: TFT-LCD 24-bit színes
     Méret (mm): 93 (Hz) x 55.8 (V), egyenértékű 4.3” átmérő
     Felbontás: 800 x 480 (WVGA)
Fénysűrűség felbontás: 8 bit
Kompenzátor: Külső libella, on-board elektronikus libella
Kéttengelyű kompenzálás: Választható ki/be
     Felbontás: 0.3”
     Munkatartomány: ±5’
     Megbízhatóság5: 1”
Adattárolás: USB 3.0 Flash Drive
Távvezérlés: Vezérelhető Trimble tablet-tel, vagy egyéb mobil eszközről, WLAN keresztül, vagy Windows 7 vagy magasabb PC-vel vagy tablet-ről USB kábelen4 keresztül



FIZIKAI JELLEMZŐK

Méret: 335 mm x 386 mm x 242 mm
Súly: 10.7 kg (23.6 lb) műszertalppal, akkumulátor nélkül
11.2 kg (24.7 lb) műszertalppal és akkumulátorral
Energiaellátás: 76 mm x 43 mm x 130 mm (3.0 in W x 1.7 in H x 5.1 in D)
     Súly:  0.66 kg (1.46 lb)
Akkumulátor méret: 89.2 mm x 20.1 mm x 149.1 mm (3.5 in W x 0.8 in H x 5.9 in D)
Akkumulátor súly: 0.46 kg (1 lb)
Energia felhasználás: 72 W
Szkennelési idő akkumulátoronként: >2 óra
Műszerláda: 500 mm x 366 mm x 625 mm



KÖRNYEZETÁLLÓSÁG

Működési hőmérsékleti tartomány (nem lecsapodó atmoszféra):  –0 °C – +40 °C
Tárolási hőmérséklet: –20 °C – +50 °C
Működési páratartalom: Nem lecsapódó
Megvilágítási körülmények: Minden külső & belső környezet a teljes hatótávolságon
(nincs világítási korlátozás)
Védelmi besorolás: IP54



1 Opcionális fejlesztés a hatótávolság megnövelésére, 120 m-ről 340 m-re.

2 Szkennelés időtartama hosszabb High Precision szkennelési módban.

3 Szkennelési időtartam Standard módokban.

4 A kábeles távirányítás opcionális USB kábelt igényel PN 23704034.

5 A specifikáció egy 1 szigmára van megadva.

6 1.5 m-től 100 m-ig, albedo >20% esetén.

7 Effektív szkennelési sebesség az optimális szkennelési minőséghez.
