Leírás
Kiemelkedő jellemzők:
- Nagy felbontású és –pontosságú pontfelhő eredménytermék
- Nagy sebességű 3D- adatgyűjtés
- Tű éles képalkotás
- Összehasonlíthatatlanul egyszerű használat

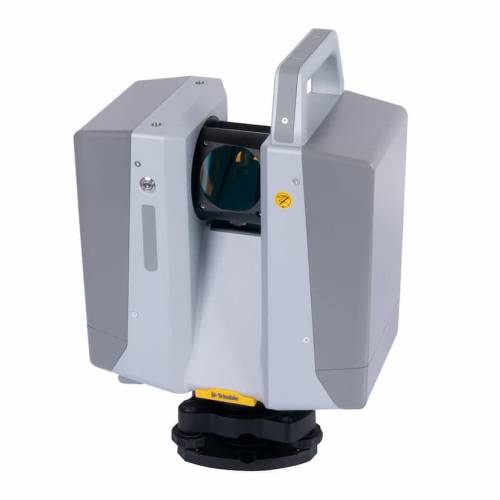

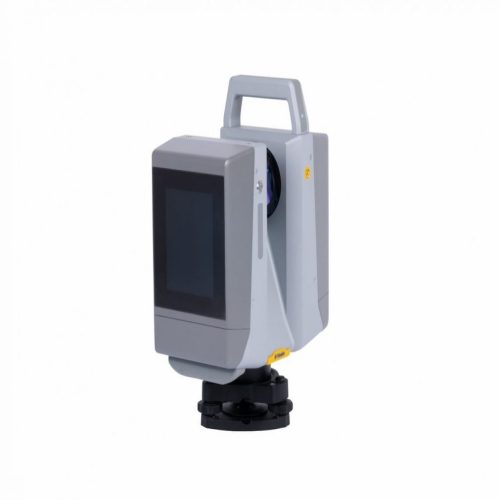

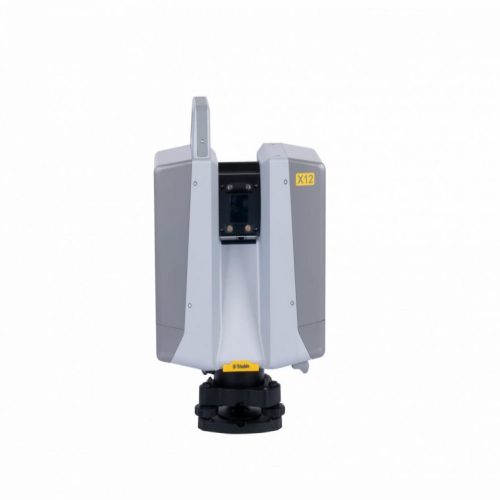

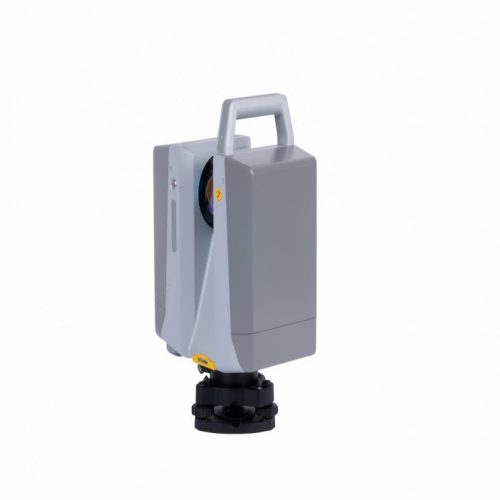

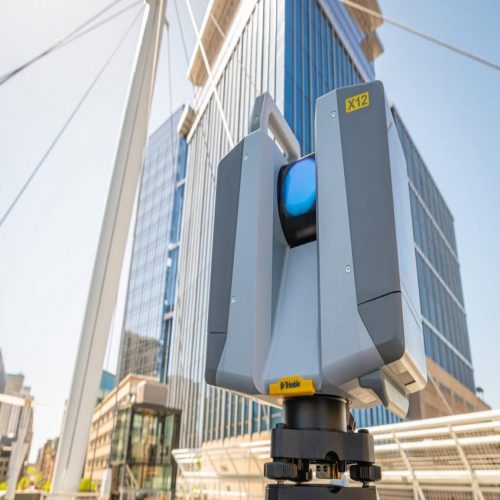

Tágítsa perspektíváját! Az új Trimble X12 mérőrendszer a páratlanul megnövekedett hatékonyságot és megbízhatóságot ötvözi az egyszerű és átgondolt kezeléssel.
A pontfelhő, mint precíz eredménytermék
Elképesztő, akár 2.18 millió pont 3D-szkennelése, másodpercenként, 365 méteres hatótávolságban.
0.2 mm zaj és akár 0.6 mm felbontás 10 méteren. Ezek jellemzik leginkább a Trimble X12 szkennelési képességeit.
Gyors és rugalmas pontfelhő előállítás
Teljes dómszkennelés akár 23 másodperc alatt, mely kiegészíthető a fontos részletek, magasabb minőségi beállításokkal végrehajtott szkennelésével. Az X12 mérőrendszer 0.3 méteres minimum szkennelési hatótávolság lehetővé teszi annak szűk, zárt helyeken való alkalmazását is.
Képalkotás felsőfokon
A pontfelhők színezéséről a 80 MP-es panoráma felvételek nagyfelbontású, parallaxismentes mérőképei gondoskodnak. Az integrált 700 lumenes intelligens LED spotlámpák pedig rossz fényviszonyok mellett, sőt teljesen sötét környezetben is támogatják a képkészítést.

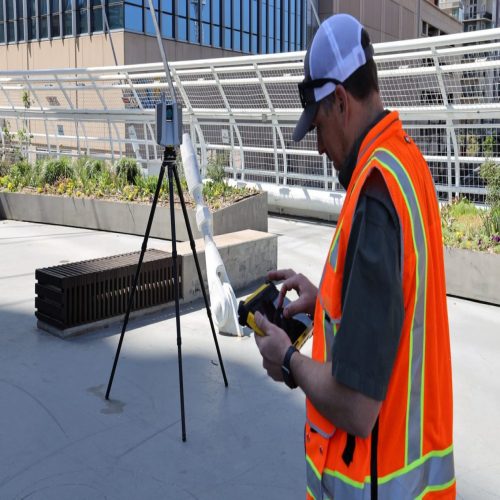

Egyszerű, áttekinthető, gyorsan megtanulható

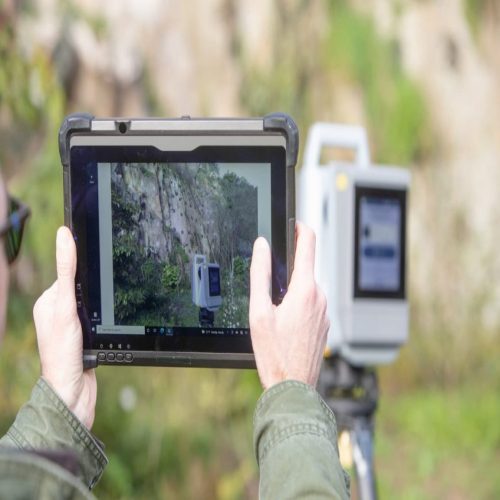

Az X12 fedélzeti kezelőszoftvere átfogó és Felhasználóbarát. T10x táblagépről vezérelve, a Trimble Perspective alkalmazással már kinn a terepen elvégezhető a pontfelhők illesztése, finomítása, jegyzőkönyvezése, illetve széleskörű adatkiírása.

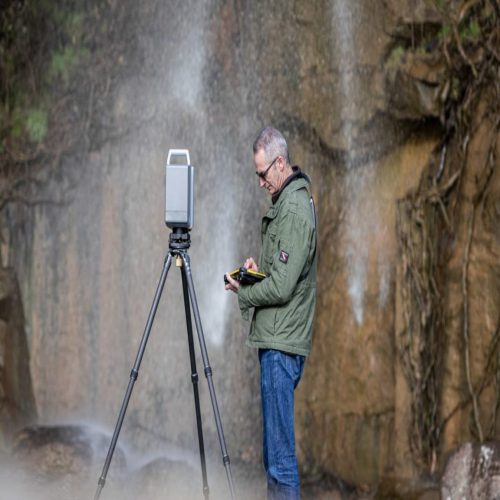

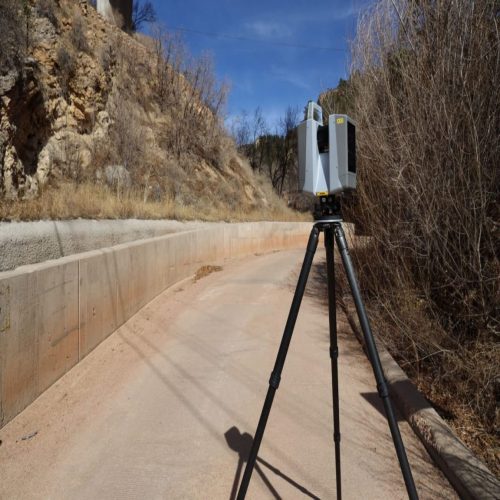

Felhasználási területek
- Topográfiai és geodéziai észlelések
- Általános infrastruktúra felmérések
- Ipari környezet nagypontosságú rögzítése
- Kulturális örökségvédelmi állapotrögzítés
- Teljes BIM életciklusok adaptív támogatása
- Deformáció mérések, monitoring
- Bűnügyi- és baleseti helyszínelés
- stb.
Műszaki specifikációk
Rendszer áttekintés
| Trimble X12 | Ultra-nagysebességű 3D lézerszkenner, amely nagy pontossággal, -hatótávolsággal és HDR képalkotással hatékonyan rögzíti környezetéről a rendelkezésre álló legmagasabb minőségű adatokat. | |||||
| Trimble Perspective szoftver | Egyszerűen kezelhető szkennervezérlés, 3D adat megjelenítés és kiértékelés. Automatikus terepi regisztráció, jegyzőkönyvezési és mérési lehetőségekkel. | |||||
Szkennelési teljesítmény
Általános
| Szkennelő EDM lézerosztály | 1 lézerosztály, szemre biztonságos az IEC EN60825-1 megfelelően | |||||
| Lézer hullámhossz | 1550nm, nem látható | |||||
| Lézerjel átmérő/divergencia | ~ 3.5 mm @ 1 m/~ 0.3 mrad (1/e2, félszög) | |||||
| Eltérítő rendszer | Zárt forgótükör beépített HDR kamerával és LED reflektorokkal | |||||
| Látómező | 360° x 320° | |||||
| Forgási sebesség | Max. 55rps (3 280 rpm) | |||||
| Szkennelési sebesség | 2 187 000 pt/mp (2.187 kHz) | |||||
Mérés
| Alapelv | Ultra-nagysebességű, fáziseltolásos távolságmérés | |||||
| Hatótáv | 0.3 m – 365 m | |||||
| Effektív működési hatótáv | 250 m | |||||
| Zaj | 1 mm + 10 ppm/m | |||||
| Tartományi felbontás | 0.1 mm | |||||
| Hőmérsékleti eltérés | Elhanyagolható | |||||
| Zaj | Fekete 14% | Szürke 37% | Fehér 80% | |||
| 10 m1 | 0.30 mm | 0.25 mm | 0.20 mm | |||
| 25 m1 | 0.39 mm | 0.28 mm | 0.25 mm | |||
| 50 m1 | 0.8 mm | 0.5 mm | 0.3 mm | |||
| 100 m1,2 | 2.6 mm | 1.1 mm | 0.7 mm | |||
| 200 m1,2 | 9.6 mm | 3.6 mm | 1.7 mm | |||
Szögmegbízhatóság
| Szögmegbízhatóság3 | 0.004° (14.4″) | |||||
| Szögfelbontás vertikális | 0.00026° (0.93”) | Szögfelbontás vízszintes | 0.00018° (0.65”) | |||
Szkennelési paraméterek
| Szkennelési mód | Szkennelési idő4 | Léptetés (mm) | Léptetés (mm) | Léptetés (mm) | Pontok száma | Max. fájlméret |
| @ 10m | @ 35m | @ 50m | ||||
| Preview5 | 0:23 | 50,3 | 176 | 251,3 | 698.3 K | 5.4 MB |
| Low | 0:46 | 25,1 | 88 | 125,6 | 2.8 M | 21.4 MB |
| Middle | 1:34 | 12,6 | 44 | 62,8 | 11.2 M | 85.3 MB |
| High | 3:07 | 6,3 | 22 | 31,4 | 44.7 M | 341.2 MB |
| High x2 | 6:14 | 3,1 | 11 | 15,7 | 178.8 M | 1.3 GB |
| High x4 | 12:28 | 1,6 | 5,5 | 7,8 | 715.1 M | 5.3 GB |
| High x106 | 38:58 | 0,6 | 2,2 | 3,1 | 4469.1 M | 33.3 GB |
Képalkotási teljesítmény
| Típus | HDR, automatikus, 11 exponálásig, parallaxismentes | |||||
| Képkészítési idő7 | ~ 2 perc (Fast Mode 2–5 exponálás) ~ 2:30 perc (Magasabb minőség 3–11 exponálás) | |||||
| Fókusz | 1 m–∞ | |||||
| Felbontás | ~ 80 MPx panoráma | |||||
| Megvilágítás | Integrált LED spotlámpák, 700 lm | |||||
Dinamikus szint kompenzáció
| Típus | A kéttengelyű kompenzátor korrigálja a szögdőlést minden egyes ponton a szkennelés során. | |||||
| Működési tartomány | ± 5° | |||||
| Felbontás | 0.001° | |||||
| Megbízhatóság | < .004° (14.4”) | |||||
Trimble PERSPECTIVE Registration Assist
| Inerciális navigációs rendszer | Az IMU leköveti a műszer pozícióját, irányát és mozgását | |||||
| Automatikus illesztés | Automatikus szken tájékozás és illesztés az utolsó vagy előre kiválasztott szkenneléshez | |||||
| Kézi illesztés | Kézi illesztés vagy osztott képernyőn cloud-to-cloud | |||||
| Vizuális ellenőrzés | Dinamikus 2D és 3D nézet minőségellenőrzéshez | |||||
| Finomítás | Automatikus illesztés finomítás | |||||
| Illesztési jegyzőkönyv | Projekt és álláspont középhiba, átfedési és konzisztencia eredmények jegyzőkönyvezése | |||||
Trimble PERSPECTIVE Szoftver
Rendszerigény a TRIMBLE X12 3D-szkennerhez
| Operációs rendszer | Microsoft® Windows® 10 IoT Enterprise | |||||
| Processzor | Intel® 10th Generation Core™ i7 GHz processzor | |||||
| Tárolási memória | 1 TB (SSD) | |||||
| RAM | 32 GB vagy jobb | |||||
| Energiaellátás | Menet közben cserélhető akkumulátor | |||||
Tulajdonságok
| Szkenner vezérlés | Távvezérlés vagy USB kábel | |||||
| Trimble Registration Assist | Automatikus vagy kézi illesztés, finomítás és jegyzőkönyvezés | |||||
| Adat interakció | 2D, 3D és álláspont nézet | |||||
| Terepi dokumentáció | Szken címkézés, megjegyzések, képek és mérések | |||||
| Jegyzőkönyvezés | Illesztési jegyzőkönyv | |||||
| Georeferálás | Felmérési kontrollfájlok importálása a szkennelések ismert koordinátarendszerbe való georeferálásához | |||||
| Adat redundancia | Adattárolás az X12 belső memóriájába és a tabletre | |||||
| Adat integráció | Export formátumok a Trimble és nem-Trimble szoftverekhez | |||||
| Fájl formátumok: TDX, TZF, E57, PTX, RCP, LAS, POD | ||||||
Általános műszaki információk
Tömeg és méretek
| Műszer tömege | 6.7 kg (14.77 lbs) and 7.7 kg (16.97 lbs) akkukkal | |||||
| Belső akkumulátor tömege | 0.5 kg (1.1 lbs) | |||||
| Műszer méretek | 150 mm (W) x 258 mm (D) x 328 mm (H) | |||||
| Akkumulátor méretek | 150 mm (W) x 80 mm (D) x 45 mm (H | |||||
Energiaellátás
| Akkumulátor típus | Cserélhető Li-Ion akkumulátor 14.4V, 16.8Ah | |||||
| Akkumulátorok száma | Egyszerre 2 db | |||||
| Bemeneti feszültség | 24 V DC | |||||
| Töltés | 100–240 V AC/12–24 V DC | |||||
| Tipikus működési idő | ~ 2.5óra/telep (4 akkumulátorral szállítva) | |||||
Környezetállóság
| Működési hőmérséklet | –10 °C – 40 °C | |||||
| Tárolási hőmérséklet | –20 °C – 50 °C | |||||
| Fényviszonyok | Független a fényviszonyoktól | |||||
| Páratartalom | Nem-lecsapódó | |||||
| Por- és vízállósági besorolás | IP54 | |||||
Egyebek
| Távvezérlés | Trimble T10x tablet vagy hasonló Windows® 10 tablet, ill. laptop WLAN-on vagy Ethernet kábellel | |||||

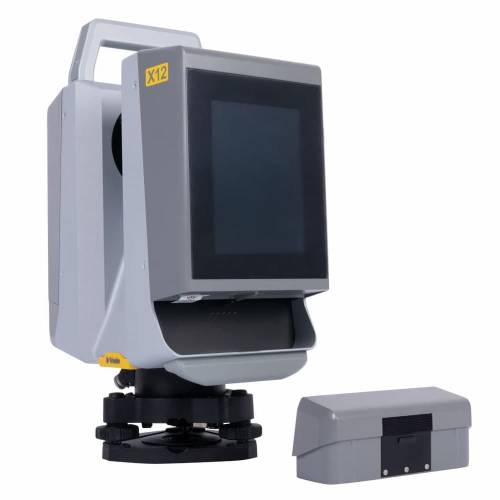

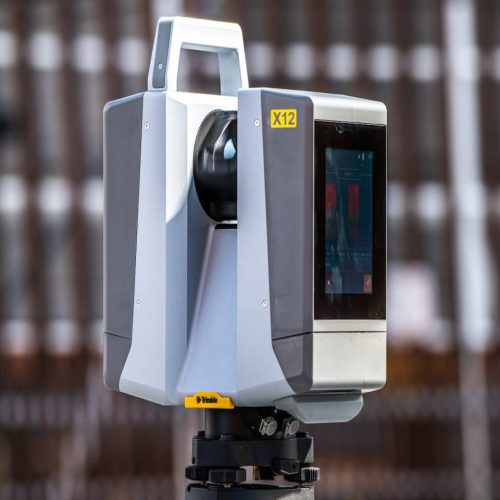

| Fedélzeti kijelző | 5.7″ érintő képernyő, multi-touch kijelző a műszer vezérléshez, szkenadatok és a színes képek szemléléséhez | |||||
| Kommunikáció és adatátvitel | WLAN 802.11 A/G/N standard, kétsávos 240 MBits/mp vagy 1GB Ethernet kábel | |||||
| Adattárolás | 128 GB SATA belső memória és 128 GB SD kártya | |||||
| Interfészek | Micro D-Sub csatlakozó külső érzékelőkhöz és szinkronizáláshoz (PPS impulzus, odométer, vonal szinkr., stb.) | |||||
| Garancia | 2 év standard | |||||
1 Adatátviteli sebesség 136 719 pt/mp (ami megfelel a “Nagy felbontás/jó minőség” beállításnak), 1 szigma tartományú zaj, szűretlen nyers adatok.
2 Nem teljes körűen gyártástesztelt, csak egy kis darabszámú egységen ellenőrizték.
3 A specifikáció 1 szigma értékben van megadva.
4 Az észlelési idők teljes dómszkennelésre vonatkoznak, kiegyensúlyozott minőség beállítással.
5 Nem földmérési célokra szolgál. Kizárólag nagyobb felbontású területi szkennelések lokalizálására használható.
6 Nagyon nagy mennyiségű adat keletkezik. Csak kis területű szkennelésekhez ajánlott.
7 Az adatgyűjtési idő a fényviszonyoktól és a beépített LED-es reflektorok használatától függ.
