Leírás

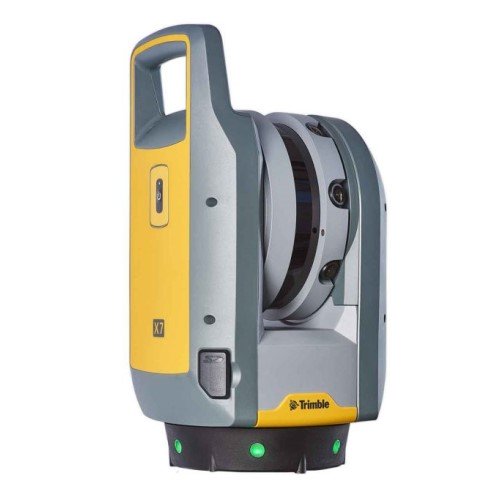

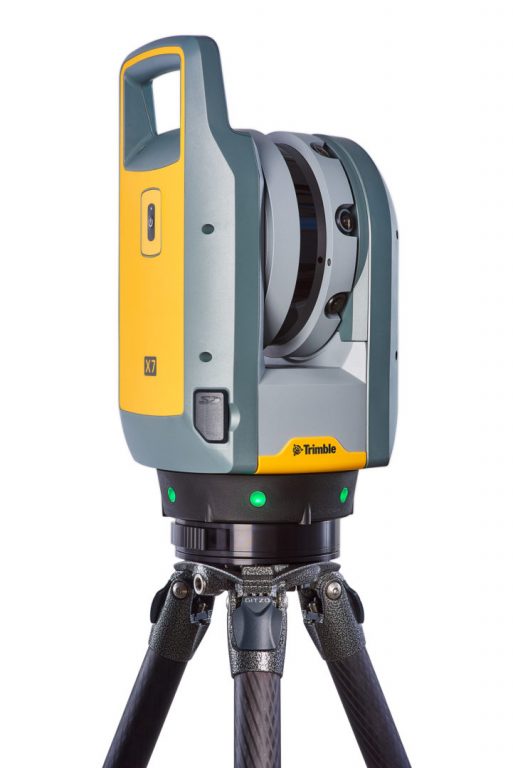

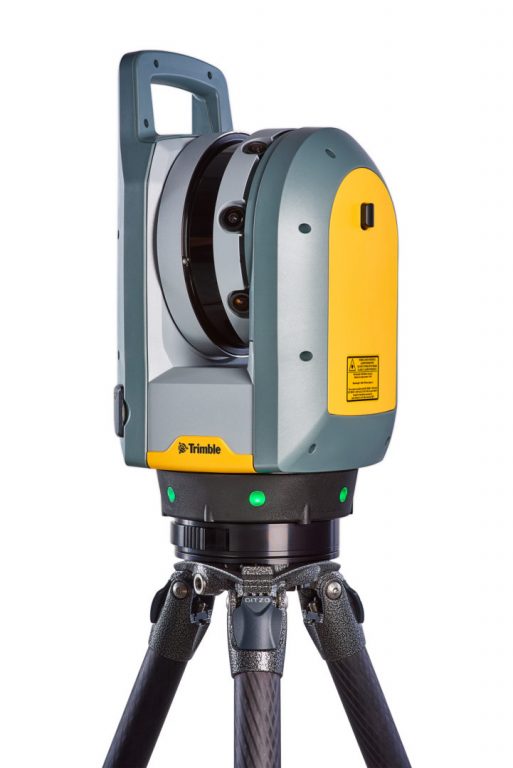

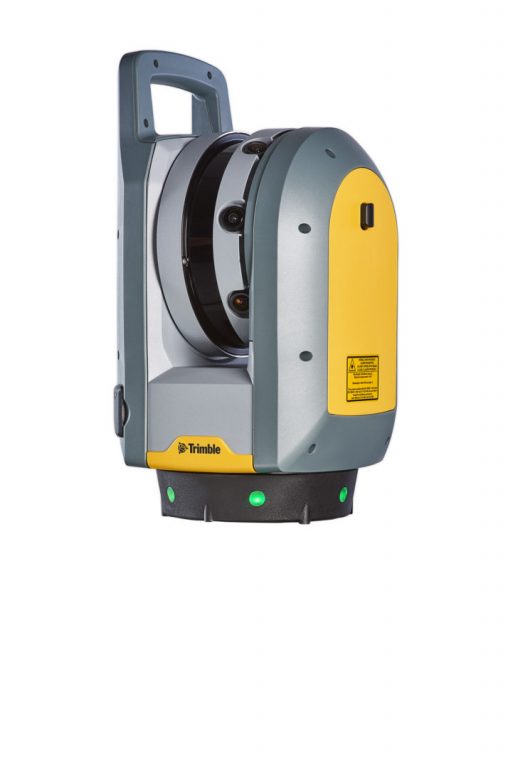

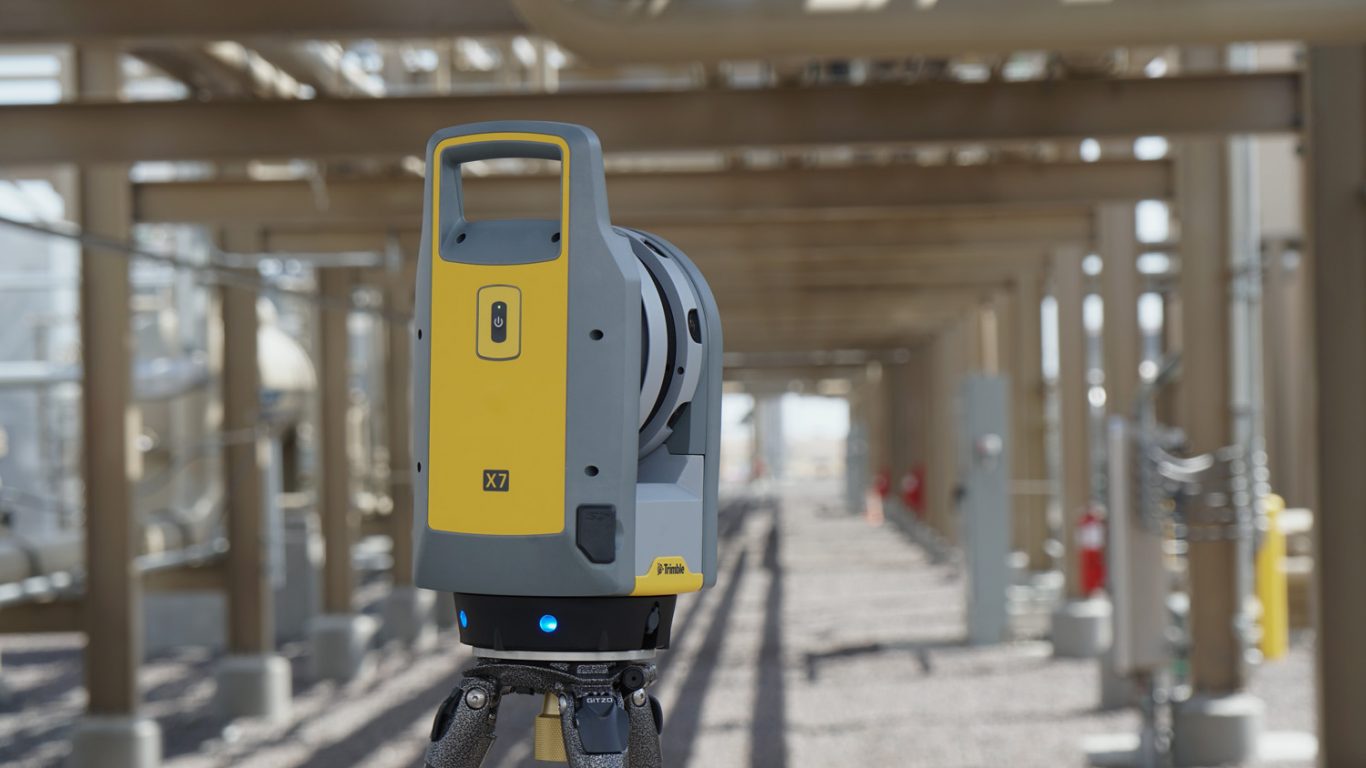

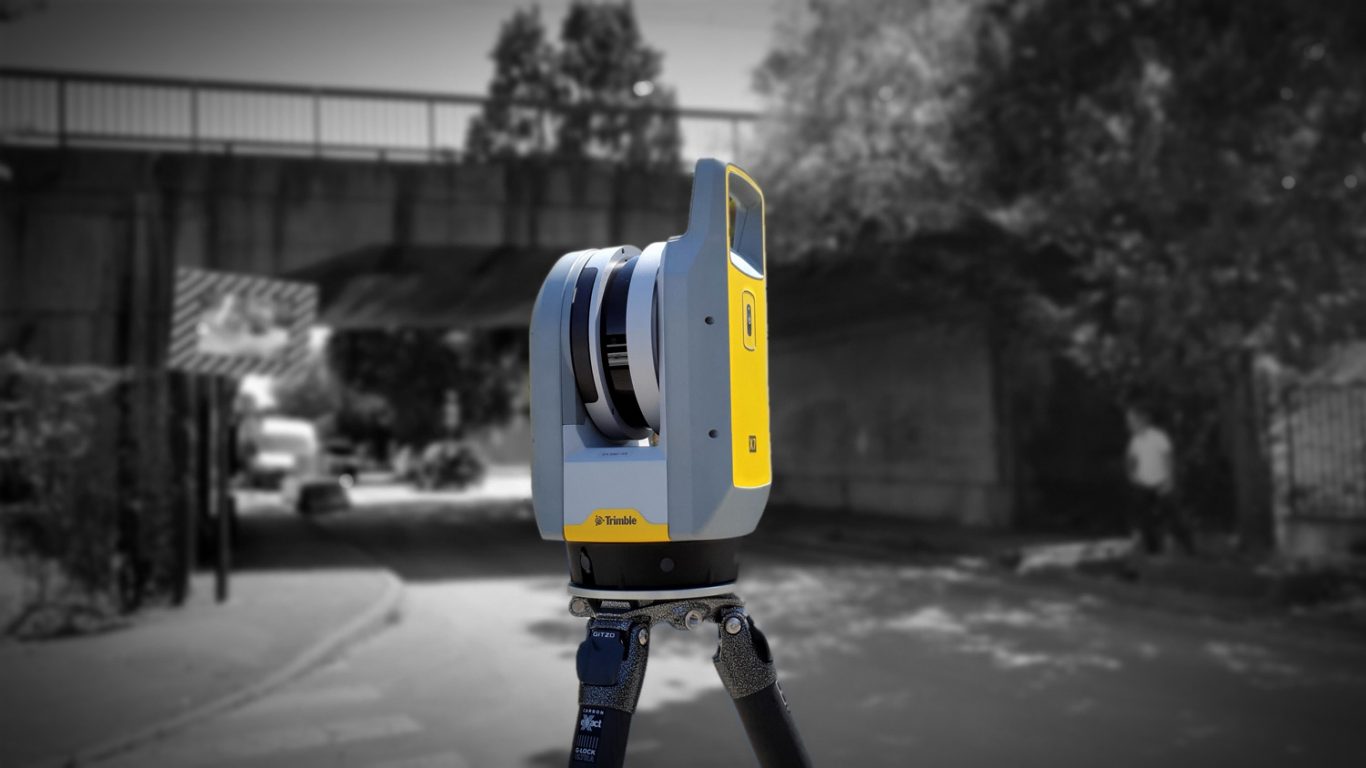

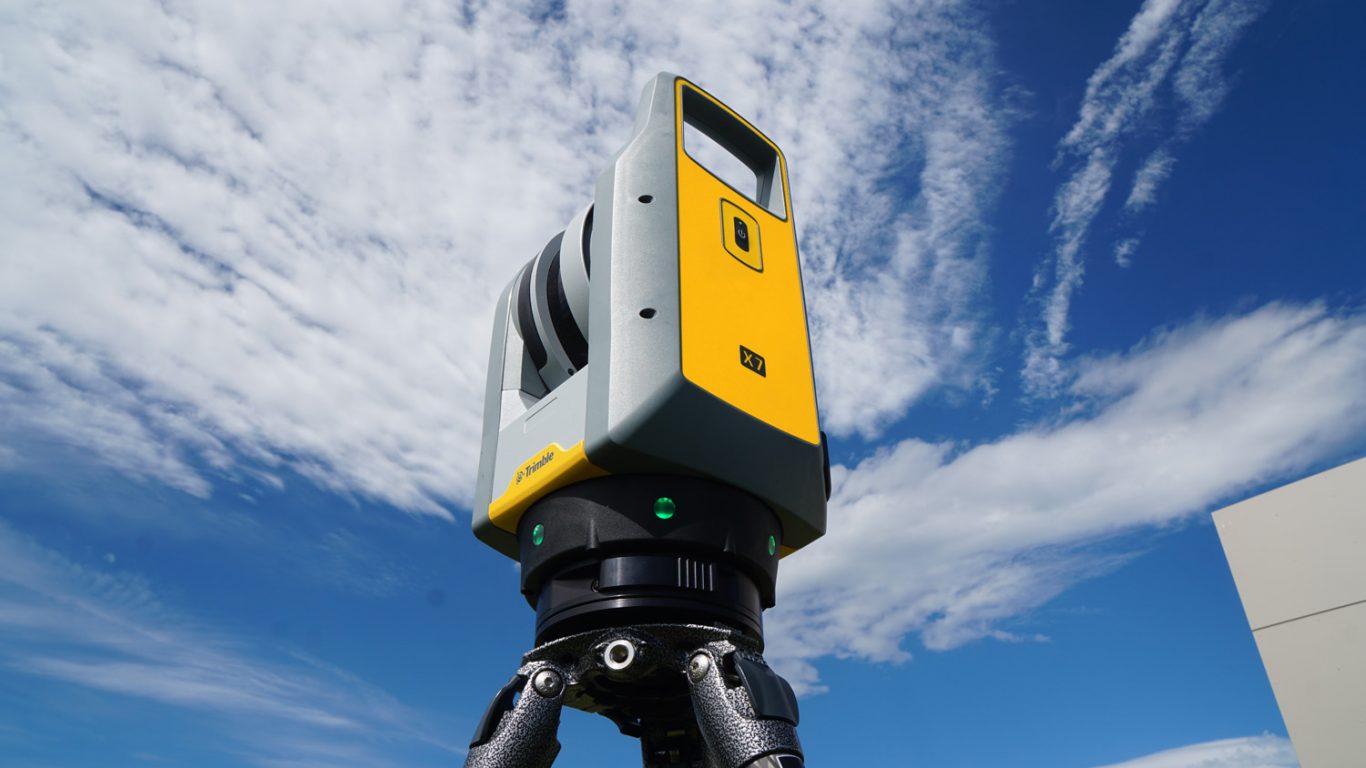

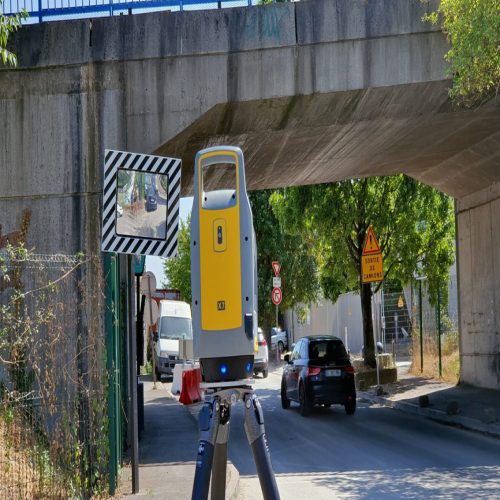

Nagy sebességű 3D lézerszkenner rendszer, mely újító megoldásokkal egyszerűsíti az adatgyűjtést, növeli annak hatékonyságát, ugyanakkor nagyfokú terepi pontosságot biztosít.
Kiemelkedő jellemzők
- Egyszerű és megbízható terepi munkafolyamatok bármilyen szakági felhasználó számára
- Intuitív Trimble Perspective szoftver a vezérléshez, adatmenedzsmenthez,- és megjelenítéshez, illetve ellenőrzéshez
- Villámgyors képkészítés a Trimble® VISION™ technológiának köszönhetően
- Kis méret és súly a terepi mobilitáshoz, illetve könnyű szállításhoz
- Áttörő, intelligens újítások a megbízható adatgyűjtéshez
- Az új Trimble X-Drive rendszer lehetővé teszi az automatikus kalibrálást, így biztosítva minden egyes 3D-szkennelés nagyfokú pontosságát, ugyanakkor nem igényel leállási időt szervizes kalibrációja
- Egyedülálló Trimble Registration Assist az automatikus pontfelhő illesztéshez, finomításhoz és jegyzőkönyvezéshez, hogy már a terepen biztos legyen a dolgában
- Automatizált geodéziai megbízhatóságú önszintezés
- IP55 por,- és vízállósági besorolás, valamint iparágvezető 2 év standard garancia
- Nagy érzékenységű time-of-flight (jelfutás idő mérésén alapuló távmérés) távmérőrendszer a sötét vagy nagy visszaverődésű felületek szkenneléséhez

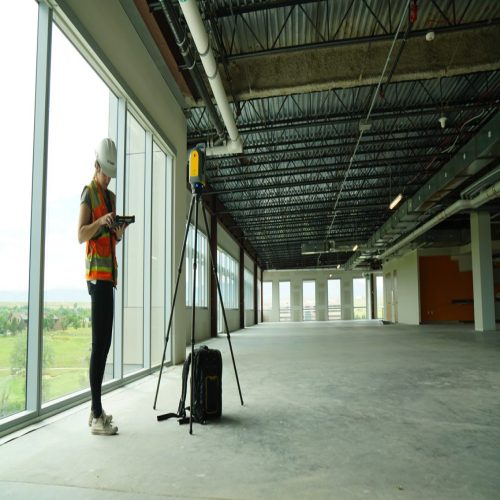

- Rugalmas vezérlés tabletről vagy egy gombos munkafolyamat
- Adatintegráció Trimble, vagy nem-Trimble szoftverekkel egyaránt
Egyszerű
Még sosem volt ilyen egyszerű áttörni az eddig ismert, „hagyományos” szkennelés korlátait! A Trimble X7 a Perspective szoftverrel kombinálva, egy rendkívül egyszerűen használható, ugyanakkor kompakt méretű, könnyen szállítható mérőrendszert alkot, mely intuitív munkafolyamatokkal biztosítja a hatékony munkavégzést.
Intelligens
Olyan, az ismert trendeket megváltoztató újításokkal, mint az automatikus kalibráció és a Trimble Registration Assist, bizton számíthat az X7 garantált teljesítményére, pontosságára és mindig úgy hagyhatja el a munkaterületet, hogy a terep minden részletet magával viszi az irodába.
Professzionális
A Trimble X7 az innováció és a teljesítmény kiváló kombinációja, melyre jó példa a geodéziai szintű önbeállás vagy az IP55 terepállósági besorolás. Ráadásul a Trimble piacvezetőként 2 év standard garanciát vállal a mérőrendszerre.
Műszaki specifikációk
Rendszer áttekintés
| Trimble X7 | Nagy sebességű 3D szkenner, kombinálva szervó meghajtással/szkennelő tükörrel, integrált képalkotással, automatikus kalibrációval, automatikus pontfelhő illesztési technológiákkal, illetve geodéziai szintű önbeállással. | ||||||
| Trimble Perspective | Egyszerűen kezelhető szkennervezérlés, 3D adat megjelenítés és kiértékelés. Automatikus terepi regisztráció, jegyzetelési és mérési lehetőségekkel. |
Szkennelési teljesítmény
Általános
| Szkennelő EDM lézerosztály | 1 lézerosztály, szemre biztonságos az IEC EN60825-1 megfelelően | ||||||
| Lézer hullámhossz | 1550nm, nem látható | ||||||
| Látómező | 360° x 282° | ||||||
| Szkennelési időtartam | Képekkel a leggyorsabb 2 p 34 mp, képek nélkül 1 p 34 mp | ||||||
| Szkennelési sebesság | 500 KHz-ig |
Mérés
| Alapelv | Nagy sebességű, digitális jelfutás idő mérésén alapuló távmérés | ||||||
| Zaj1 | <3 mm @ 60 m, 80% albedó2 | ||||||
| Hatótáv3 | 0.6 m – 80 m | ||||||
| Nagy érzékenységű mód | Sötét (aszfalt) és reflektív (rozsdamentes acél) felületek |
Szkennelési pontosság
| Érvényes | Élettartam garancia automatikus kalibrálással | ||||||
| Megbízhatóság1 | 2 mm | ||||||
| Szögmegbízhatóság1,5 | 21” | ||||||
| 3D pont megbízhatóság1,5 | 2.4 mm @ 10 m, 3.5 mm @ 20 m, 6.0 mm @ 40 m |
Szkennelési paraméterek
| Időtartam4 (perc) | Szkennelési mód | Léptetés (mm) | Léptetés (mm) | Léptetés (mm) | Pontok száma | Max. fájlméret (MB) | |
| @ 10m | @ 35m | @ 50m | (millió) | ||||
| 2 | Standard | 11 | 40 | 57 | 12 | 160 | |
| 4 | Standard | 5 | 18 | 26 | 58 | 420 | |
| Nagy érzékenységű | 9 | 33 | 47 | 17 | 190 | ||
| 7 | Standard | 4 | 12 | 18 | 125 | 760 | |
| Nagy érzékenységű | 6 | 21 | 30 | 42 | 330 | ||
| 15 | Nagy érzékenységű | 4 | 13 | 19 | 109 | 710 | |
Képalkotási teljesítmény
| Érzékelők | 3 koaxiális, kalibrált 10MPx kamera | ||||||
| Felbontás | 3840 x 2746 pixel képenként | ||||||
| Nyers kép készítés | Gyors 1 perc – 15 kép – 158MPx | ||||||
| Minőségi 2 perc – 30 kép – 316MPx | |||||||
| Beállítások | Automatikus expozíció | ||||||
| Automatikus fehér egyensúly és kül/beltéri előzetes beállítások |
Automatikus szint kompenzáció
| Típus | Automatikus önbeállás, ki/be kapcsolható | ||||||
| Működési tartomány | ± 5° (geodéziai szintű), ± 45° (durva) | ||||||
| Átfordítás | ± 5° (geodéziai szintű) | ||||||
| Geodéziai szintű megbízhatóság | < 3” = 0.3 mm @ 20 m |
Automatikus kalibráció
| Integrált kalibrációs rendszer | A távolság- és szögrendszerek teljes automatikus kalibrálása 25 másodperc alatt, felhasználói beavatkozás vagy célpontok használata nélkül | ||||||
| Szög kalibráció | Korrigálja a kollimációs hibát. | ||||||
| Távolság kalibráció | Távolságkorrekciót alkalmaz az albedóban és a távolságmérésben | ||||||
| Intelligens kalibráció | Monitorozza a környezeti hőmérsékletet, környezeti fényt, rezgést, műszer hőmérsékletet és a magassági sebességet a legoptimálisabb teljesítményért |
Trimble Registration Assist
| Inerciális navigációs rendszer | Az IMU leköveti a műszer pozícióját, irányát és mozgását | ||||||
| Automatikus illesztés | Automatikus szken tájékozás és illesztés az utolsó vagy előre kiválasztott szkenneléshez | ||||||
| Kézi illesztés | Kézi illesztés vagy osztott képernyőn cloud-to-cloud | ||||||
| Vizuális ellenőrzés | Dinamikus 2D és 3D nézet minőségellenőrzéshez | ||||||
| Finomítás | Automatikus illesztés finomítás | ||||||
| Illesztési jegyzőkönyv | Projekt és álláspont középhiba, átfedési és konzisztencia eredmények jegyzőkönyvezése |
Általános műszaki információk
Tömeg és méretek
| Műszer (akkumulátorral) | 5.8 kg (12.78 lb) | ||||||
| Belső akkumulátor | 0.35 kg | ||||||
| Méretek | 178 mm (Sz) x 353 mm (M) x 170 mm (M) |
Energiaellátás
| Akkumulátor típus | Újratölthető Li-Ion telep 11.1V, 6.5Ah | ||||||
| (Standard Trimble mérőállomás akkumulátor) | |||||||
| Tipikus működési idő | 4 óra/telep |
Környezetállóság
| Működési hőmérséklet | –20 °C – 50 °C (–4 °F to 122 °F) | ||||||
| Tárolási hőmérséklet | –40 °C – 70 °C (–40 °F to 158 °F ) | ||||||
| Por- és vízállósági besorolás | IP55 |
Egyebek
| Távvezérlés | Trimble T10 tablet vagy hasonló Windows® 10 tablet, ill. laptop WLAN-on vagy USB kábellel | ||||||
| Nyomógomb | Egy-gombos szkennelés vezérlés | ||||||
| Kommunikáció és adatátvitel | WLAN 802.11 A/B/G/N/AC vagy USB kábel | ||||||
| Adattárolás | Standard SD kártya (32GB SDHC tartalmaz) | ||||||
| Tartozékok | • Hátizsák a könnyű szállításhoz, repülőjáratra való felvitelhez | ||||||
| • Könnyű szénszálas állvány, speciális csatlakozóval | |||||||
| • Gyorszáró adapter a X7 és az állványhoz | |||||||
| Garancia | 2 év |

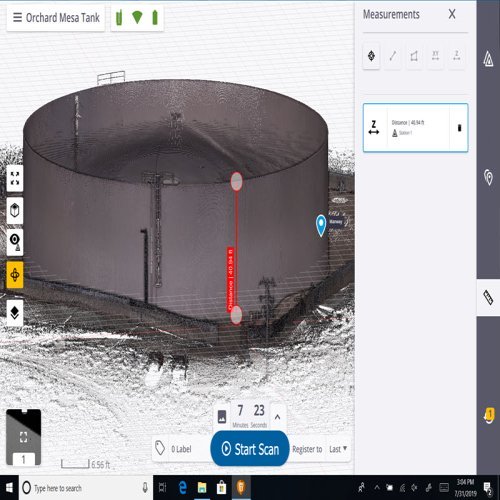

Trimble Perspective Software
Rendszerigény
| Operációs rendszer | Microsoft® Windows® 10 | ||||||
| Processzor | Intel® 6th Generation Core™ i7 2.5 GHz processzor vagy jobb | ||||||
| RAM | 8 GB vagy jobb | ||||||
| VGA kártya | Intel HD Graphics 520 vagy jobb | ||||||
| 256 GB Solid State Drive (SSD), (512GB vagy jobb a max. teljesítményért) |
Tulajdonságok
| Szkenner vezérlés | Távvezérlés vagy USB kábel | ||||||
| Trimble Registration Assist | Automatikus vagy kézi illesztés, finomítás és jegyzőkönyvezés | ||||||
| Adat interakció | 2d, 3D és álláspont nézet | ||||||
| Terepi dokumentáció | Szken címkézés, megjegyzések, képek és mérések | ||||||
| Auto Sync | Automatikus adatszinkronizálás egy-gombos művelettel | ||||||
| Adat redundancia | Adattárolás az SD kártyára és a tabletre | ||||||
| Adat integráció | Export formátumok a Trimble és nem-Trimble szoftverekhez | ||||||
| Fájl formátumok: TDX, TZF, E57, PTX, RCP, LAS, POD |
1 A specifikációk 1 szigmára vannak megadva.
2 Albedó @ 1550 nm.
3 Matt felületen, normál beesési szögnél.
4 Az időtartamot a legközelebbi percre kerekítve, magában foglalja az automatikus kalibrálást.
5 Ha a műszer ± 5 belül van szintezve.
A Trimble X7 3D-szkennert az alábbi rövid, videó mutatja be:
