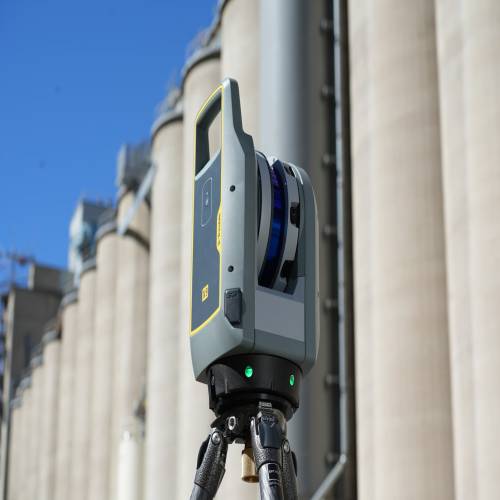

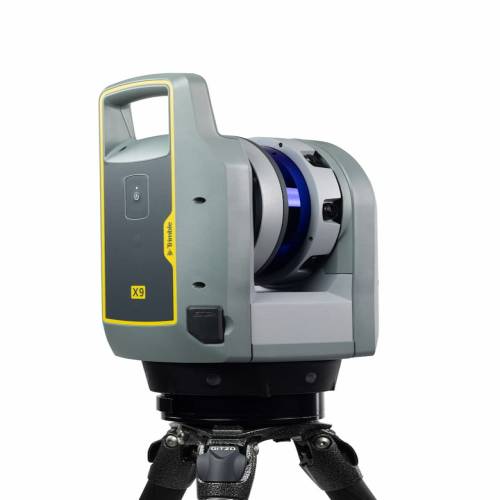

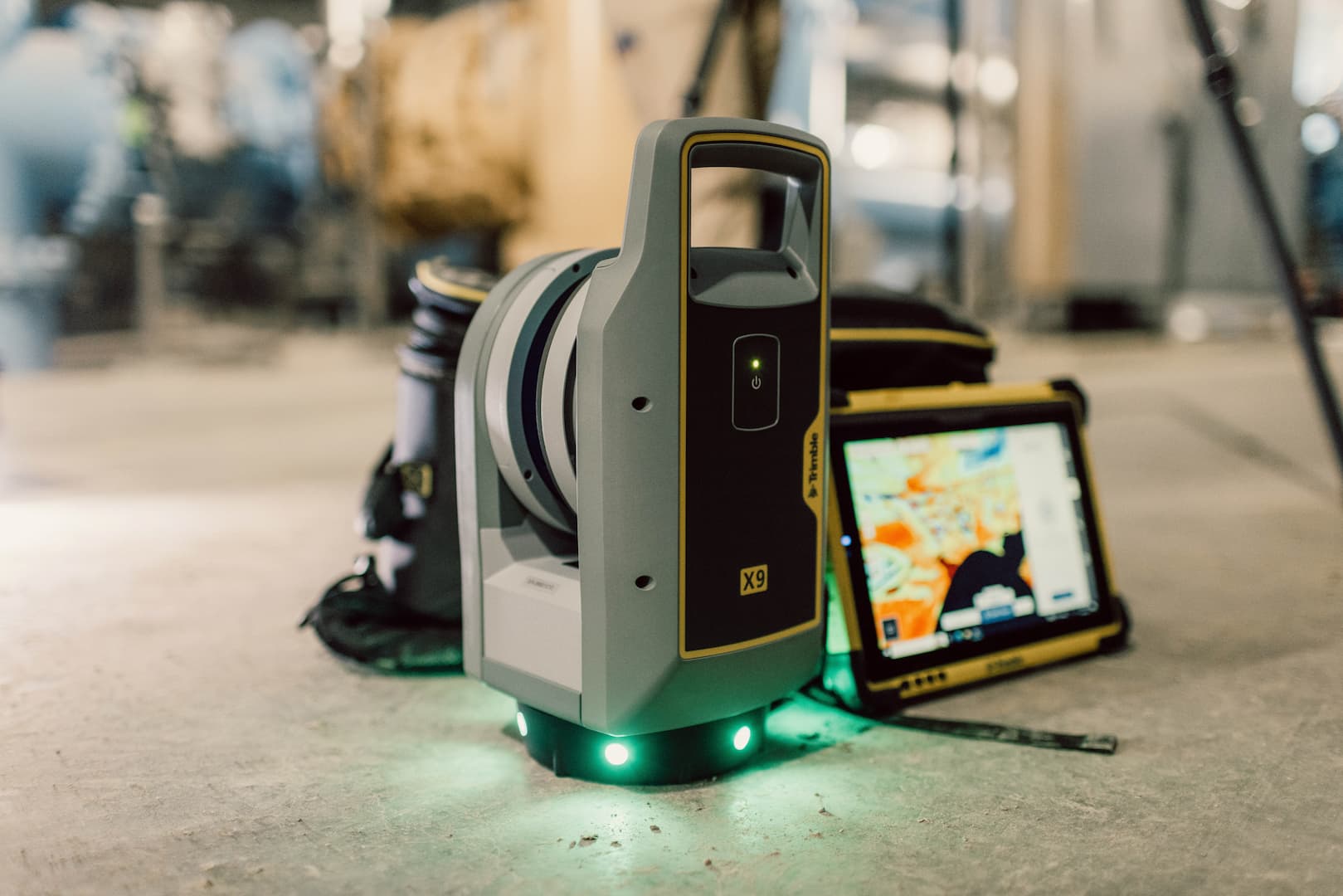

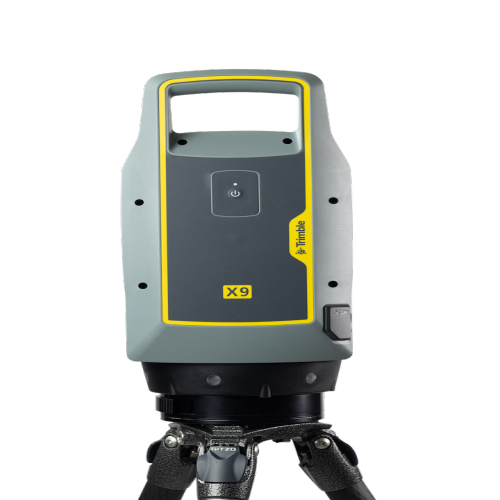

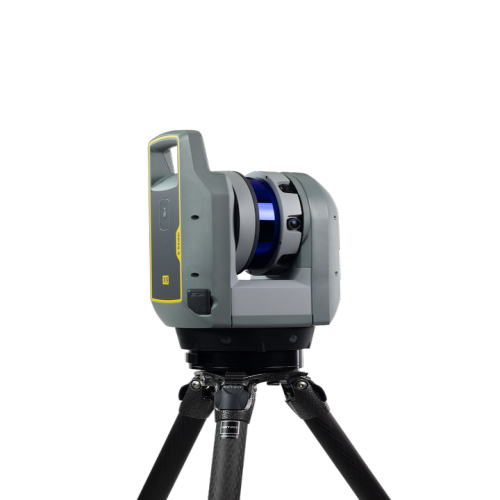

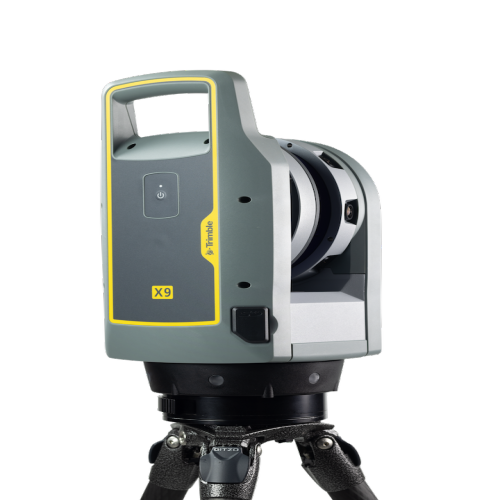

3D lézerszkenner rendszer
Sokoldalú, fejlett 3D lézerszkenner, melynél számíthat a Trimble-nél már jól bevált terepi és irodai feldolgozó technológiákra.
Már bizonyított

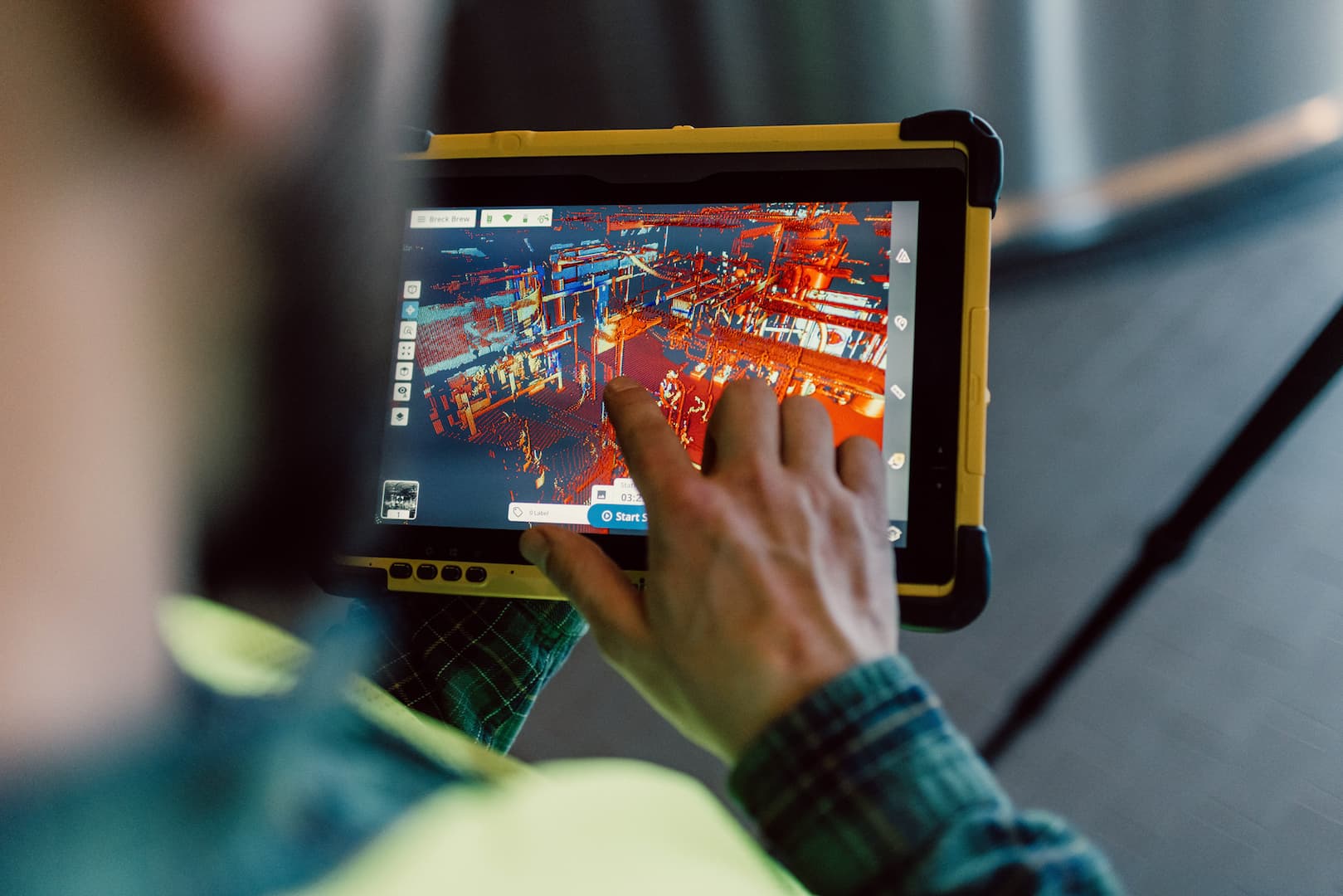

Egyszerű és hatékony terepi munkafolyamatok, minden Felhasználó számára. Nagy teljesítményű Trimble® Perspective szoftver könnyű terepi kezelést, a projektek helyszíni illesztéséhez pedig automatikus regisztrációs munkafolyamatot biztosít. A georeferálást és precíz irányzást integrált lézerjelölő támogatja.
A nagyfokú termelékenységet az intelligens és precíz automatikus kalibrálás és önbeállás szavatolja.
Sokoldalú

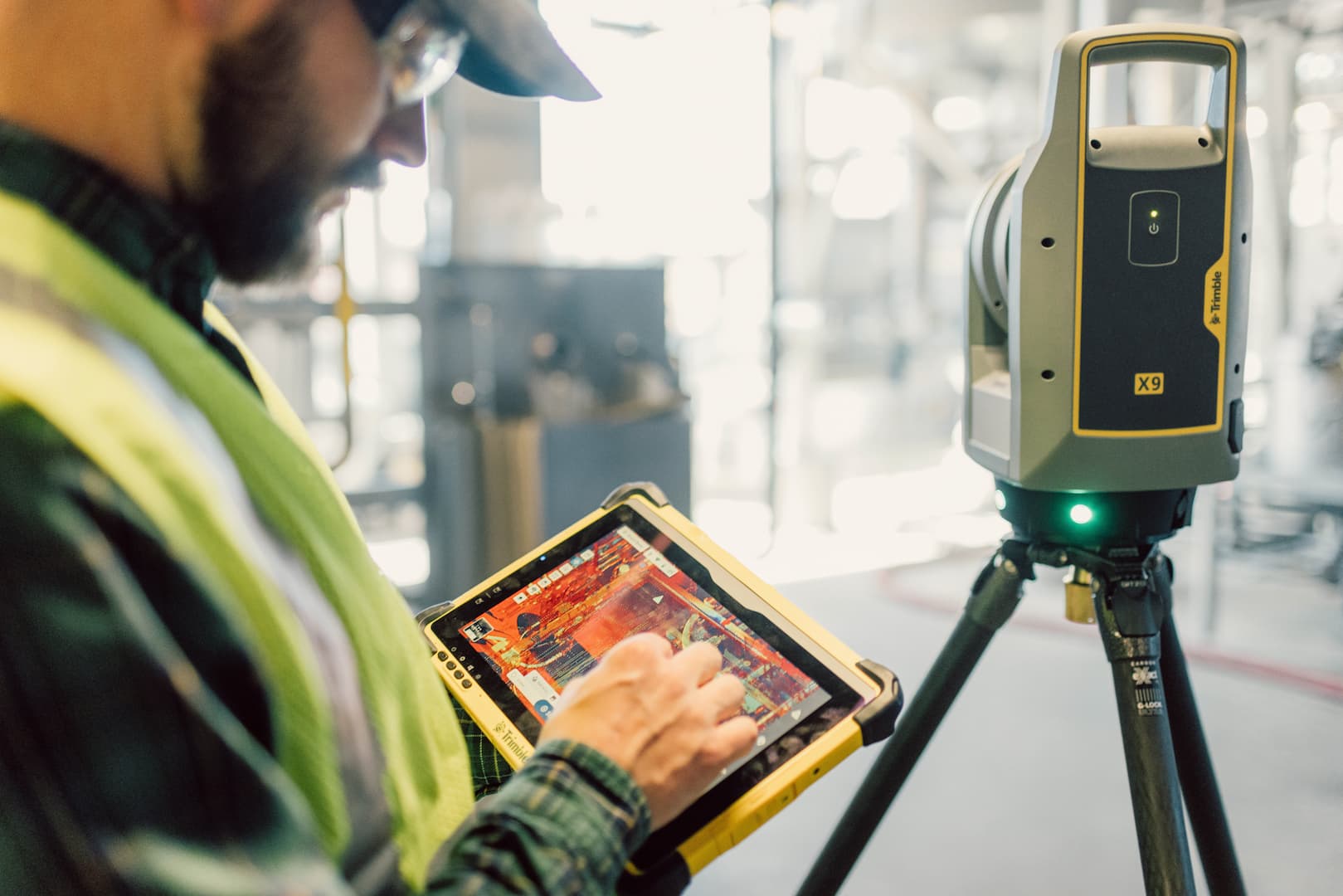

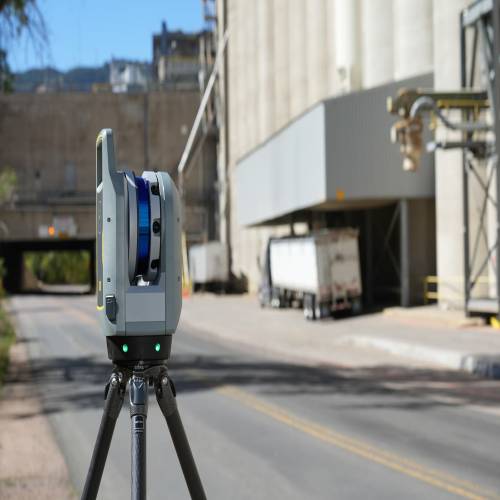

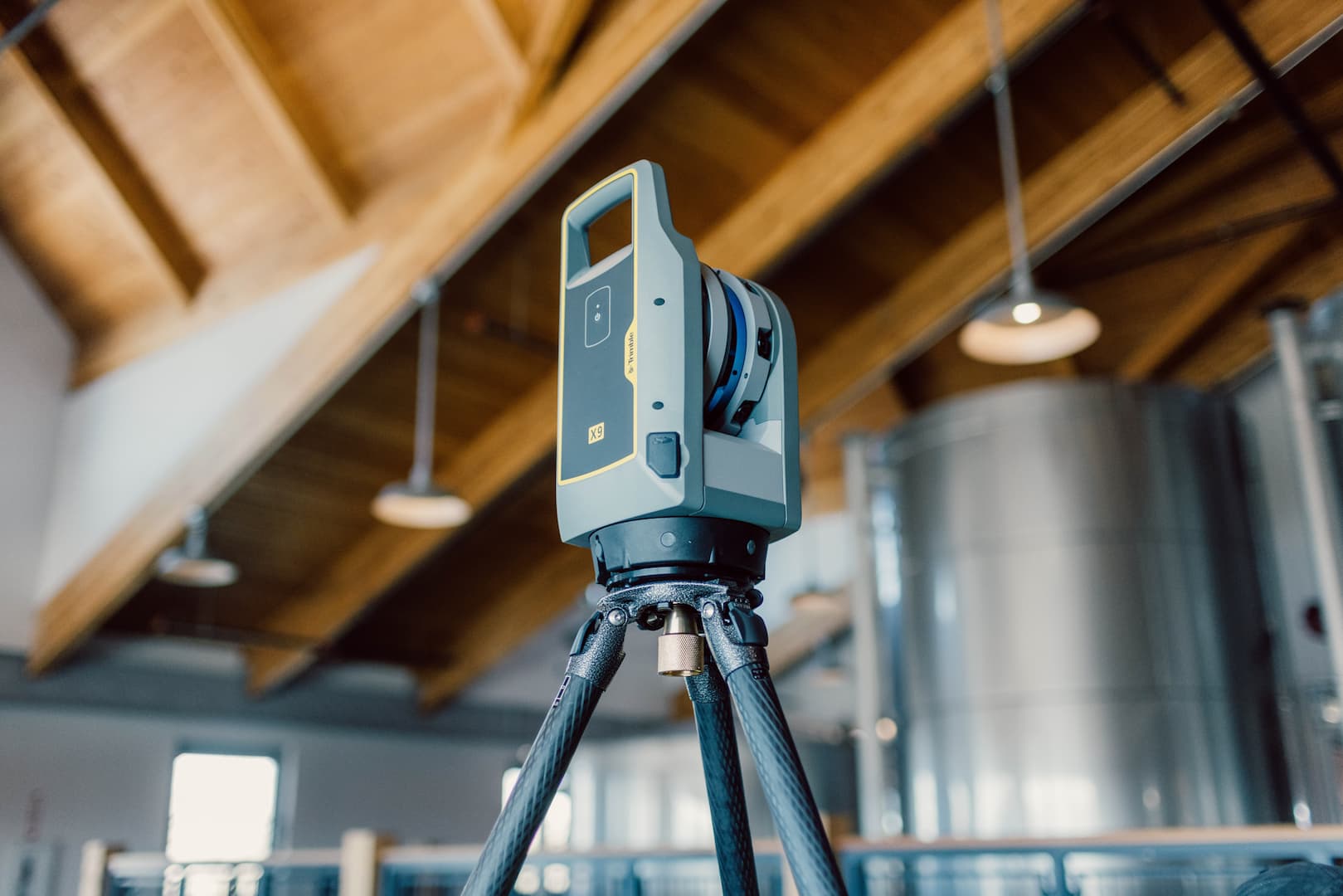

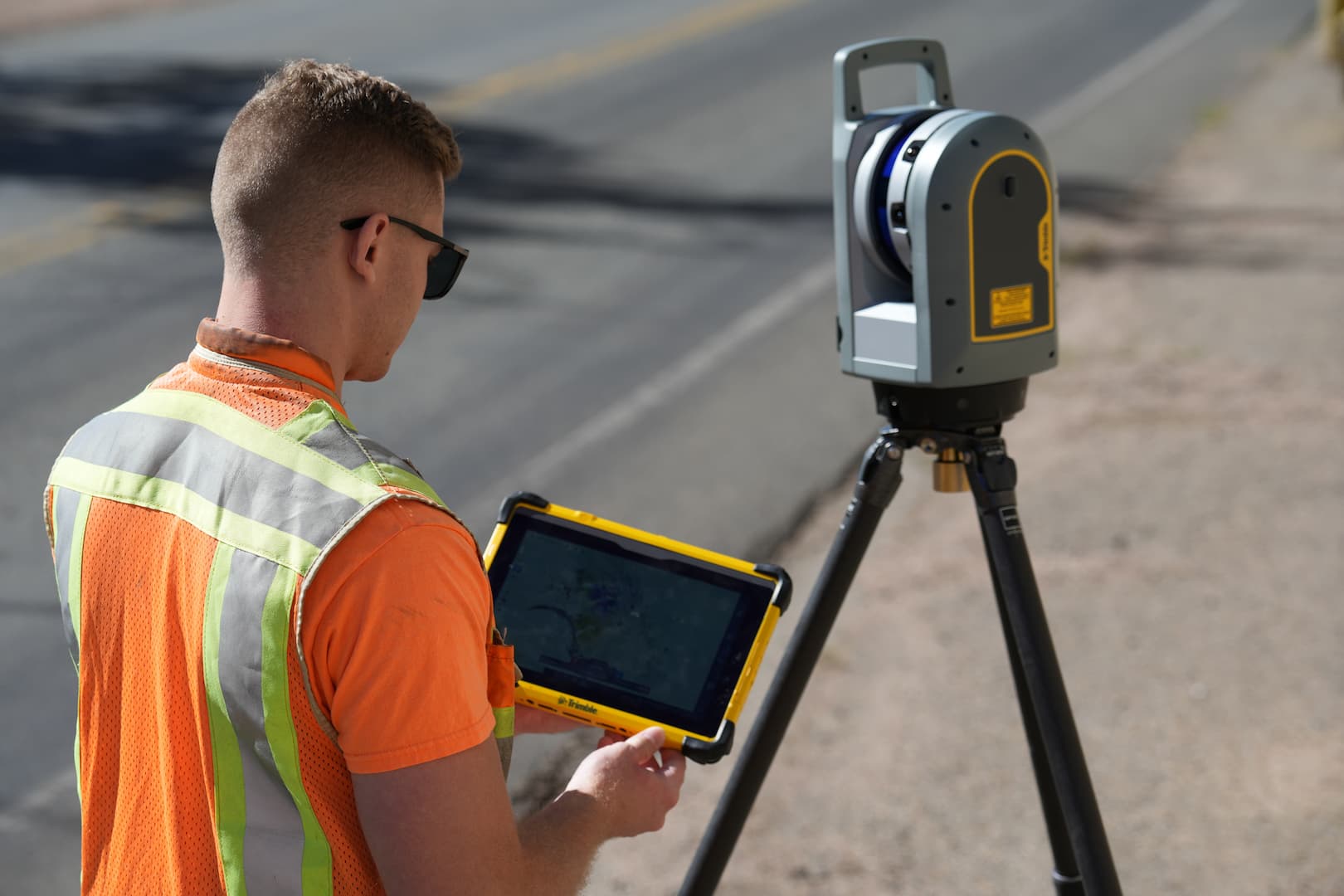

A Trimble X9 1 000 000 pt/mp szkennelési sebességével, ugyanakkor nagy pontsűrűségű pontfelhők előállításával jelentős terepen töltött időt és ezzel költséget takarít meg az Ön számára. A 150 m-es hatótávolság a bel,- és kültéri alkalmazási lehetőségek széles körét nyitja meg a Felhasználók és szakágak számára. A nagy érzékenységű szkennelési technológia támogatja a túl sötét, vagy éppen túl fényes felületekről történő pontos adatgyűjtést is. A munkafolyamatok hatékonyságát tovább fokozza a rugalmas távoli kezelés, hiszen a mérőrendszer táblagépről, telefonról is vezérelhető, illetve az észlelés akár egyetlen gomb megnyomásával is indítható.

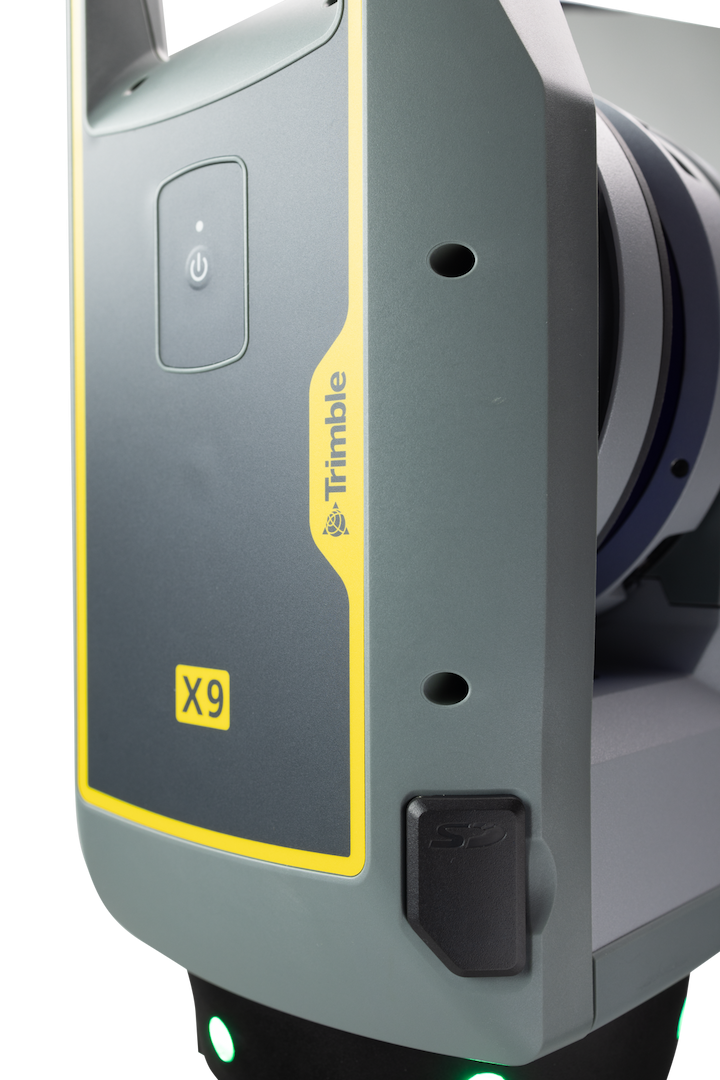

A kis tömegű- és méretű X9 tartós, kompakt és könnyű hátizsákjában biztonságosan és könnyedén hordozható egész nap terepen.
Megbízható

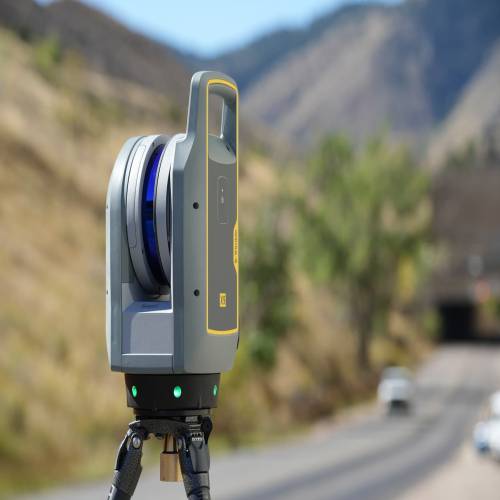

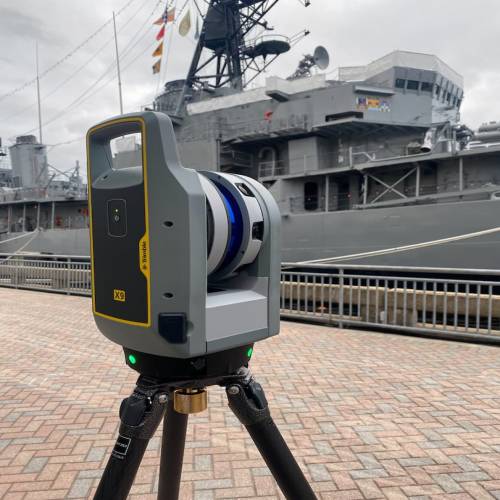

Az automatikus kalibrálás és a felmérés előtti önbeállás kiváló adatminőséget biztosít. A mérőrendszert IP55 por,- és vízállósági besorolása, valamint a széles működési hőmérsékleti tartománya a kihívásokkal teli környezetben is magas színvonalú eredménytermékek előállítására teszi alkalmassá. Mi sem bizonyítja ezt jobban, mint a gyártó által vállalt két éves standard garancia.
Tekintse meg rövid műszerbemutató videónkat: https://youtu.be/O3B_6U6TQMc
Műszaki specifikációk

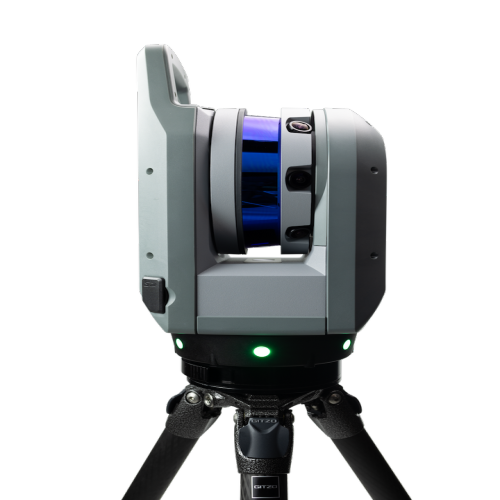

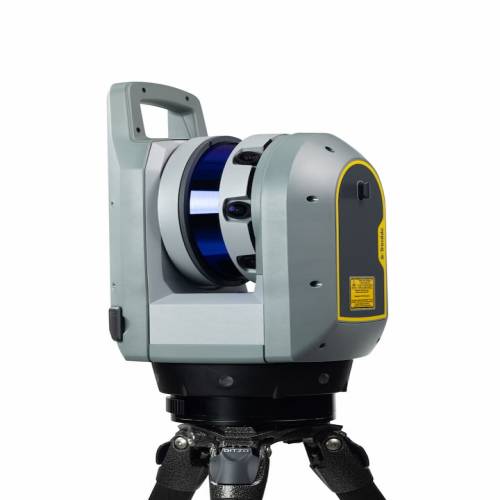

Rendszer áttekintés | |||||||
| Trimble X9 | Új Trimble X-Drive központi egység, kombinálva szervó meghajtással/szkennelő tükörrel, integrált HDR képalkotással, automatikus kalibrációval, automatikus pontfelhő illesztési technológiákkal, illetve geodéziai szintű önbeállással és lézer jelölővel. | ||||||
| Trimble Perspective | Egyszerűen kezelhető szkennervezérlés, 3D adat megjelenítés és kiértékelés. Automatikus terepi regisztráció, georeferálás, jegyzetelési és mérési lehetőségekkel és azonnali exporttal. | ||||||
Szkennelési teljesítmény | |||||||
| Általános | |||||||
| Szkennelő EDM lézerosztály | 1 lézerosztály, szemre biztonságos az IEC EN60825-1 megfelelően | ||||||
| Lézer hullámhossz | 1530 – 1570 nm, nem látható | ||||||
| Látómező | 360° x 282° | ||||||
| Sugárnyaláb divergencia/átmérő | 0.8 mrad/7.95 mm @ 10 m | ||||||
| Szkennelési sebesség | 1 000 KHz-ig | ||||||
| Mérés | |||||||
| Alapelv | Nagy sebességű, digitális jelfutás idő mérésén alapuló távmérés | ||||||
| Zaj1 | <1.5 mm @ 30 m1,2 | ||||||
| Hatótáv3 | 0.6 m – 150 m | ||||||
| Nagy érzékenységű mód | Sötét (aszfalt) és reflektív (rozsdamentes acél) felületek | ||||||
| Szkennelési pontosság | |||||||
| Érvényes | Élettartam garancia automatikus kalibrálással | ||||||
| Megbízhatóság1,2 | 2 mm | ||||||
| Szögmegbízhatóság1,4 | <16” | ||||||
| 3D pont megbízhatóság1,5 | 2.3 mm @ 10 m, 3.0 mm @ 20 m, 4.8 mm @ 40 m | ||||||
Szkennelési paraméterek | |||||||
| Szkennelési mód | Időtartam5,6,7 (p:mp) | Léptetés (mm) | Léptetés (mm) | Léptetés (mm) | Pontok száma | Max. fájlméret (MB) | |
| @ 10m | @ 35m | @ 50m | (millió) | ||||
| Beltéri | 0:50 | 15 | – | – | 6,8 | 32 | |
| Standard | 2:03 | 8 | 26 | 38 | 27,2 | 95 | |
| 3:33 | 5 | 18 | 25 | 61,2 | 204 | ||
| 5:36 | 4 | 13 | 19 | 108,8 | 340 | ||
| Nagy sebességű | 1:27 | 8 | 26 | 38 | 27,2 | 175 | |
| 3:15 | 4 | 13 | 19 | 108,8 | 610 | ||
| 6:08 | 3 | 9 | 13 | 244,8 | 1 250 | ||
Képalkotási teljesítmény | |||||||

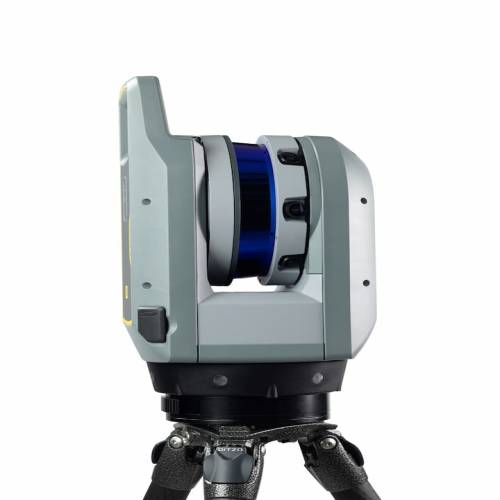

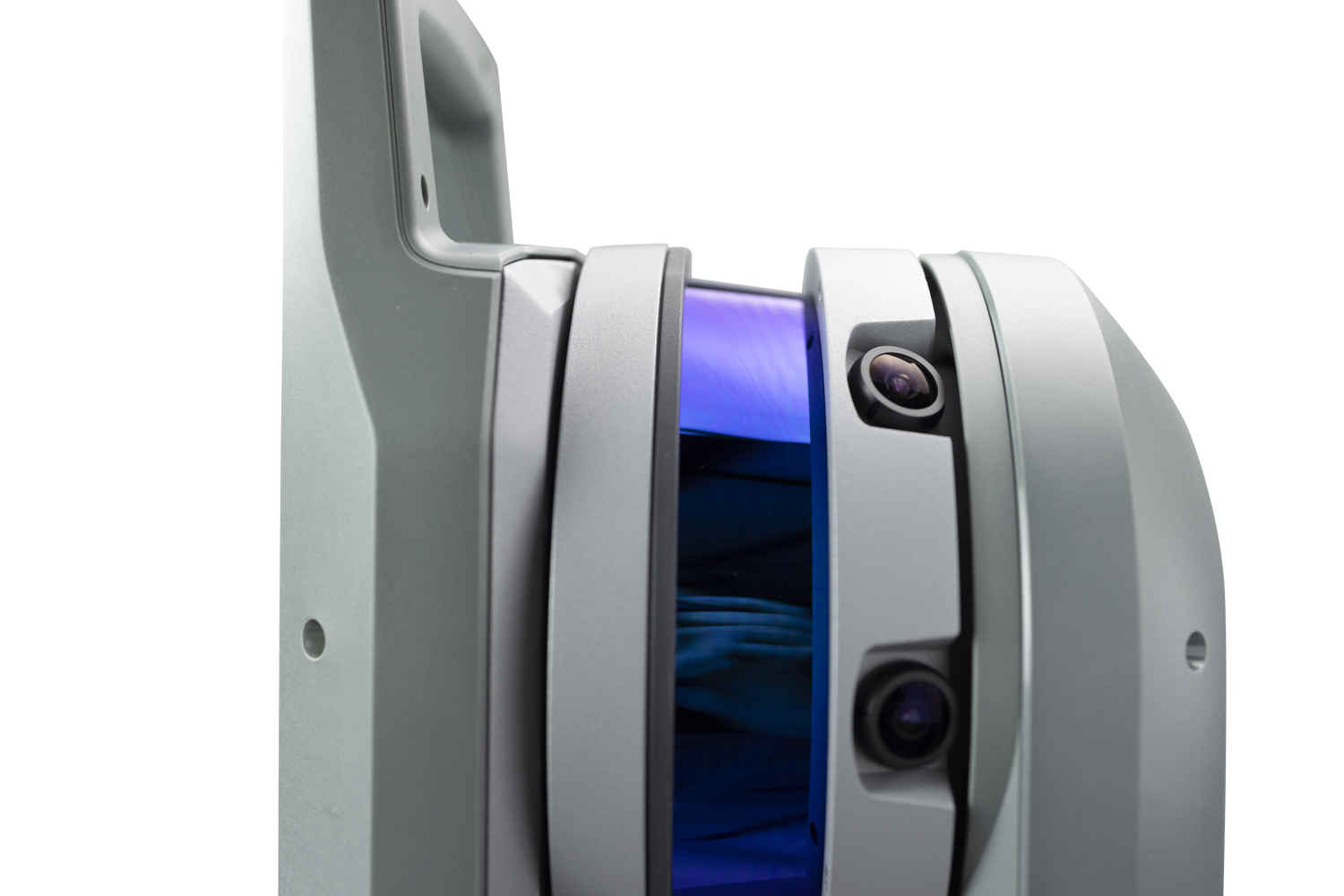

| Érzékelők | 3 koaxiális, kalibrált 10MPx kamera | ||||||
| Felbontás | 3840 x 2746 pixel képenként | ||||||
| Nyers kép készítés | Gyors 1 perc – 15 kép – 158MPx – HDR 3 perc | ||||||
| Minőségi 2 perc – 30 kép – 316MPx – HDR 6 perc | |||||||
| Beállítások | Automatikus expozíció és HDR | ||||||
| Automatikus fehér egyensúly és kül/beltéri előzetes beállítások | |||||||
Automatikus szint kompenzáció | |||||||
| Típus | Automatikus önbeállás, ki/be kapcsolható | ||||||
| Működési tartomány | ± 10° (geodéziai szintű), ± 45° (durva) | ||||||
| Átfordítás | ± 10° (geodéziai szintű) | ||||||
| Geodéziai szintű megbízhatóság | < 3” = 0.3 mm @ 20 m | ||||||
Automatikus kalibráció | |||||||
| Integrált kalibrációs rendszer | A távolság- és szögrendszerek teljes automatikus kalibrálása, felhasználói beavatkozás, vagy célpontok használata nélkül | ||||||
| Szög kalibráció | Korrigálja a kollimációs hibát. | ||||||
| Távolság kalibráció | Távolságkorrekciót alkalmaz az albedóban és a távolságmérésben | ||||||
| Intelligens kalibráció | Monitorozza a környezeti hőmérsékletet, környezeti fényt, rezgést, műszer hőmérsékletet és a magassági sebességet a legoptimálisabb teljesítményért | ||||||
Trimble Registration Assist | |||||||
| Inerciális navigációs rendszer | Az IMU leköveti a műszer pozícióját, irányát és mozgását | ||||||
| Automatikus illesztés | Automatikus szken tájékozás és illesztés az utolsó, vagy előre kiválasztott szkenneléshez | ||||||
| Kézi illesztés | Kézi illesztés vagy osztott képernyőn cloud-to-cloud | ||||||
| Vizuális ellenőrzés | Dinamikus 2D és 3D nézet minőségellenőrzéshez | ||||||
| Finomítás | Automatikus illesztés finomítás | ||||||
| Illesztési jegyzőkönyv | Projekt és álláspont középhiba, átfedési és konzisztencia eredmények jegyzőkönyvezése | ||||||
Általános műszaki információk | |||||||
| Tömeg és méretek | |||||||
| Műszer (akkumulátorral) | 6.045 kg (13.33 lb) | ||||||
| Belső akkumulátor | 0.35 kg | ||||||
| Méretek | 178 mm (Sz) x 353 mm (M) x 170 mm (M) | ||||||
| Energiaellátás | |||||||
| Akkumulátor típus | Újratölthető Li-Ion telep 11.1V, 6.5Ah | ||||||
| (Standard Trimble mérőállomás akkumulátor) | |||||||
| Tipikus működési idő | 3.5 óra/telep (3 teleppel szállítva) | ||||||
| Környezetállóság | |||||||
| Működési hőmérséklet | –20 °C – 50 °C (–4 °F to 122 °F) | ||||||
| Tárolási hőmérséklet | –40 °C – 70 °C (–40 °F to 158 °F ) | ||||||
| Magasság | 2000 m | ||||||
| Relatív páratartalom | 95% | ||||||
| Szennyezési besorolás | 4 | ||||||
| Por- és vízállósági besorolás | IP55 | ||||||
| Egyebek | |||||||
| Távvezérlés | Trimble T10x tablet vagy hasonló Windows® 10 tablet, ill. laptop WLAN-on, vagy USB kábellel | ||||||
| Nyomógomb | Egy-gombos szkennelés vezérlés | ||||||
| Lézer jelölő | 2-lézerosztály 620-650 nm | ||||||
| Kommunikáció és adatátvitel | WLAN 802.11 A/B/G/N/AC vagy USB kábel | ||||||
| Adattárolás | Standard SD kártya (32GB SDHC tartalmaz) | ||||||
| Tartozékok | • Hátizsák a könnyű szállításhoz, repülőjáratra való felvitelhez | ||||||
| • Könnyű szénszálas állvány, speciális csatlakozóval | |||||||
| • Gyorszáró adapter a X7 és az állványhoz | |||||||
| Garancia | 2 év | ||||||
Trimble Perspective Software | |||||||
| Rendszerigény | |||||||
| Operációs rendszer | Microsoft® Windows® 10 | ||||||
| Processzor | Intel® 8th Generation Core™ i5 processzor vagy jobb | ||||||
| RAM | 16 GB vagy jobb | ||||||
| VGA kártya | Intel HD Graphics 620 vagy jobb | ||||||
| Adattárolás | 512 GB Solid State Drive (SSD), 1 TB javasolt) | ||||||
| Tulajdonságok | |||||||
| Szkenner vezérlés | Távvezérlés vagy USB kábel | ||||||
| Trimble Registration Assist | Automatikus és kézi illesztés, finomítás és jegyzőkönyvezés | ||||||
| Adat interakció | 2D, 3D és álláspont nézet | ||||||
| Terepi dokumentáció | Szken címkézés, megjegyzések, képek és mérések | ||||||
| Auto Sync | Automatikus adatszinkronizálás egy-gombos művelettel | ||||||
| Georeferálás | Lézerjelölő a georeferáláshoz és a precíz pontméréshez | ||||||
| Adat redundancia | Adattárolás az SD kártyára és a tabletre | ||||||
| Adat integráció | Export formátumok a Trimble és nem-Trimble szoftverekhez | ||||||
| Fájl formátumok: TDX, TZF, E57, PTX, RCP, LAS, POD | |||||||
1 A specifikációk 1 szigmára vannak megadva.
2 80%Albedó @ 1550 nm.
3 Matt felületen, normál beesési szögnél. 120 m nagy sebesség
4 Automatikus kalibrálás után ±10˚-on belül
5 Szkennelési idő beleértve az önbeállás idejét ±10˚-on belül
6 Ha a szkenner±10˚-on kívül van, az önbeállás ˜10 mp-nél hosszabb időt vesz igénybe
7 A szkennelési idő a teljes kalibráláshoz az indítás után vagy a hőstabilizációig tartó üresjárati időig akár 30 másodpercre is nőhet.
A teljes rendszerellenőrzés 30 percenként történik.
