Trimble V10

Trimble V10

Trimble V10

Kiemelkedő jellemzők:

  • 12 kalibrált kamera által készített 60 Mp-es panoráma a teljes terepi vizualizációért
  • Felmérési, térinformatikai vagy térképezési pontosságú helyzetmeghatározás
  • Gyors adatgyűjtés panoráma kép készítéssel egy gombnyomásra
  • 3D-modell, pontfelhő előállítás képekből
  • Zökkenőmentes integráció a Trimble R-sorozatú GNSS vevőivel, valamint Robot mérőállomásaival
  • Rugalmas, egyszerű feldolgozás a Trimble Business Centerben

Leírás

Kiemelkedő jellemzők:

  • 12 kalibrált kamera által készített 60 Mp-es panoráma a teljes terepi vizualizációért
  • Felmérési, térinformatikai vagy térképezési pontosságú helyzetmeghatározás
  • Gyors adatgyűjtés panoráma kép készítéssel egy gombnyomásra
  • 3D-modell, pontfelhő előállítás képekből
  • Zökkenőmentes integráció a Trimble R-sorozatú GNSS vevőivel, valamint Robot mérőállomásaival
  • Rugalmas, egyszerű feldolgozás a Trimble Business Centerben



A FÉNYKÉPEK EREJE

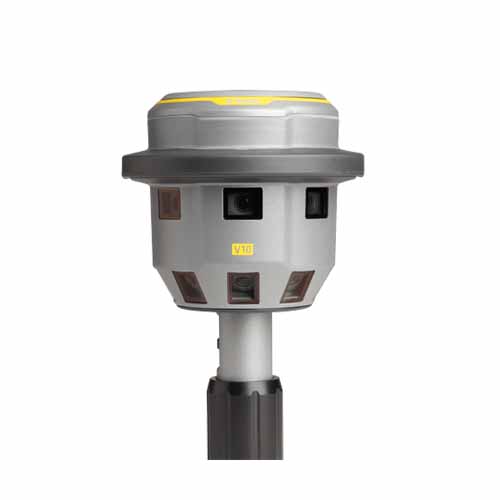

A Trimble®V10 Imaging Rover a Trimble VISION™ technológiával egy olyan integrált kamera rendszert alkot, mely precíz 360-fokos digitális panorámakép felvételezést végez, környezete hatékony vizuális dokumentáláshoz és felméréséhez. Alkalmazza akár magában, illetve a Trimble pozicionáló rendszereivel, a Trimble V10 Imaging Rover mindenképpen nagy mennyiségű, gyors terepi adatgyűjtést tesz lehetővé, illetve részletes és átfogó eredményterméket szolgáltat.

A Trimble Access™ terepi alkalmazással és a Trimble Business Center irodai szoftverrel, a Trimble V10 egy teljes térbeli megoldást biztosít.



Gyors adatgyűjtés

A Trimble V10 a Trimble VISION technológiával támogatva lehetővé teszi, hogy Ön egyetlen gombnyomással 60Mp felbontású panorámaképet készítsen.
A 12 kalibrált kamera komplett terepi dokumentációt szolgáltat, melyen fotogrammetria méréseket végezhet. Ez a mérőkép funkció ideális olyan munkaterületeken, ahol sok részlet, adat rögzítése szükséges, illetve ahol a mérendő objektum bonyolult, meghatározása nehézkes. Ahol a terepi munka hagyományos módszerekkel órákba telhet, ott ezzel a megoldással az adatgyűjtés mindössze néhány perc.



A Trimble Access terepi szoftverben egy könnyen kezelhető, intuitív munkafolyamat teszi egyszerűvé a panorámafelvételek készítését, azok megtekintését és mentését. A HDR (High Dinamic Range) fényképezés a Trimble V10-ben, valamint a Trimble Business Center az irodában jó minőségű képeket biztosít, még akkor is, ha Önnek különböző terepi fényviszonyok közt kellett dolgoznia terepen.



Rögzítsen most, mérjen később!

Láttassa a terepi állapotokat, kerülje el az újramérést és alkalmazzon szélesebb körű minőség-ellenőrzést azáltal, hogy a helyszínről készült vizuális információkat később, irodai mérésekkel dolgozza fel. A képek gyűjteménye segít kommunikálni a terepi körülményeket olyan személyek felé is, aki nem tartózkodtak a helyszínen.



Visszatérve az irodába, a Trimble Business Centerben hozhat létre, mérhet pontokat, vonalakat, polygonokat és egyéb, képről levehető elemeket, így szolgáltatva teljes körű eredménytermékeket a térinformatikai,- tervezői,-  vagy geodéziai szakterületek felé.



Pontfelhők a képekből
A Trimble V10 alkalmazásával, pontfelhőt generálhat a térbeli panoráma adatokból a terep pontos 3D megjelenítése céljából. Ezek az adatok használhatók terület és térfogat mérésre, vonalas kiértékelésre és terep modellezésre.



Együttműködés GNSS vevőkkel és mérőállomásokkal

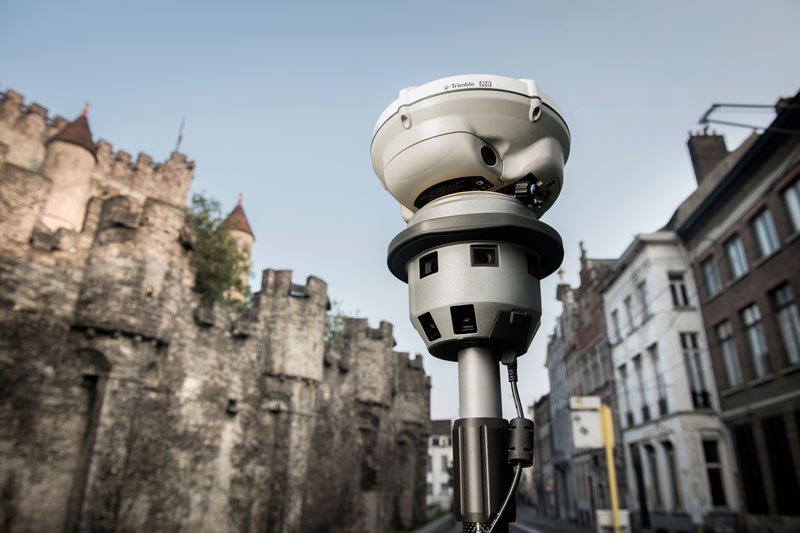

A Trimble V10 zökkenőmentesen integrálható a Trimble R-sorozatú GNSS vevőivel, illetve S-sorozatú mérőállomásaival.
Könnyedén társíthatja fényképeit már meglévő pozíciókkal, vagy rögzíthet GNSS-ből, illetve mérőállomásból származó adatokat hozzájuk létrehozva egy nagy pontosságú, térinformatikai adathalmazt. A teljes integrált térbeli megoldáshoz mindössze az ismert Trimble Access adatgyűjtési munkafolyamathoz hozzá kell adnia a 360-fokos panorámát.

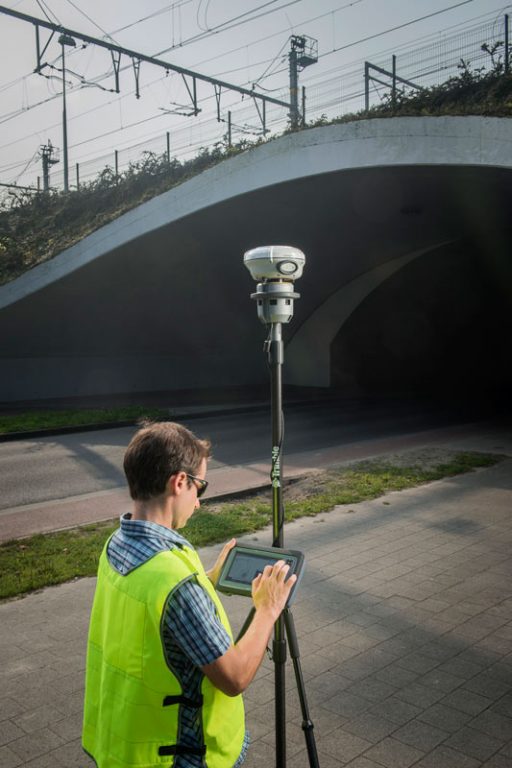

A Trimble V10 alkalmazható helymeghatározó rendszerek nélkül is, olyan feladatoknál, mint épületbelső térképezés, híd inspekció vagy egyéb olyan területek, ahol az abszolút pozíció meghatározása nehézkes, vagy nincs is rá szükség.



3D-modellek és még több

A Trimble V10 a Trimble Business Center-rel lehetővé teszi a térbeli adatokkal foglalkozó szakemberek számára, hogy eredménytermékeiket az eddigieknél gyorsabban állítsák elő. A V10-zel gyűjtött adatokból könnyebb és gyorsabb a 3D modellek és mérőképek előállítása, szemben a nagy méretű pontfelhő fájlok kezelésével. Az Imaging Rover-rel rögzített képek exportálhatók a SketchUp-ba épületek, hidak és egyéb objektumok 3D-modelljeinek előállításához.



Egy átfogó megoldás
A Trimble V10 képalkotó rendszer eddig nem tapasztalt lehetőséget kínál a szakemberek számára – mérőképek még sosem voltak ennyire eredményesek! Kihasználva a Trimble VISION technológiát, az egyéb Trimble hardver által nyújtott lehetőségekkel, a V10 lehetővé teszi még több nehezen elérhető információ rögzítését az Ön számára, illetve teremt lehetőséget azok jó minőségű térbeli eredménytermékké való konvertálására.

A Trimble V10-zel egy kép többet mond ezer pontnál!



Műszaki specifikációk



PANORÁMA TULAJDONSÁGOK

Teljes panoráma felbontás:60 Mpx
High Dynamic Range képkészítés:Igen
Exponálási mód:Auto
Fehér egyensúly módok:Auto
Élőkép frissítés, normál fényviszonyoknál:15 Fps
Élőkép frissítés, rossz fényviszonyoknál:7.5 Fps
Egyes kamerák felbontása:5 Mpx
Képek fájlformátuma:Jpeg
Egy panorámakép fájlmérete:10 Mb–20 Mb
HDR képek fájlmérete:10 Mb–20 Mb
Látómező panorámakameráknál:360° x 43°
Látómező lefelé néző kameráknál:210° x 57.5°
Vertikális látómező:93.1°



POZÍCIONÁLÁSI TELJESÍTMÉNY

Pozíció megbízhatóság (RMSE)1, 2
     Vízszintes:10 mm RMS
     Magassági:7 mm RMS



HARDVER

Fizikai tulajdonságok
V10 ház átmérője:113 mm
V10 ház magassága:124 mm
Súly
     V10:900 g
     Akkumulátor:182 g
     2-részes power-bot, akkumulátor rekesszel:1.29 kg
     Bipód:1.61 kg



Környezetállóság
Hőmérséklet
     Működési hőmérséklet:–20 °C – +50 °C
     Tárolási hőmérséklet:–40 °C – +70 °C
Működési páratartalom:100% lecsapódó
Sokk
     Üzemen kívüli ejtésteszt:2 m-ről felborulás bottal betonra
     Függőleges ejtés a bot csúcsára:100 000 ism.@5 cm (15G)
100 ism.@30 cm (100G)
     Rázkódás:MIL-STD-810F, FIG.514.5C-1



Elektronika
Akkumulátor
     Feszültség, névleges:7.4 V
     Kapacitás:3.7 Ah
     Intelligens akku töltöttség jelzővel:Igen
Kamera működési idő
     1 akkuval normál működéskor3:4 óra
     Panorámák száma egy teleppel:350
Interfészek:USB Mini B, USB A



Beépített szenzorok
2-tengelyű dőlésérzékelő munkatartománya:15°
Dőlésérzékelő megbízhatósága bipóddal:0.03°
Mágneses érzékelő pontossága nem-zavart környezetben:



KAMERÁK

Panoráma
     Tájolás:Látkép (fekvő)
     Kamerák száma:7
     Látómező:57.5° (Hz) x 43° (V)
Lefelé néző
     Tájolás:Portré (álló)
     Kamerák száma:5
     Látómező:43° (Hz) x 57.5° (V)
Lencse típus:f-théta
Hőmérsékleti javítás:Igen
Infravörös blokkoló szűrő:Igen
Szög per pixel:0.39 mrad/Pix (1.33 szög perc/Pix)
Fókusztáv:3.63 mm (0.14 in)
Mélységélesség:0.1-től ∞ m
Kalibráció
     Kameráé jobb, mint:1 Pix
     Optikai torzítás, külső és belső tájékozás:Igen
Kalibráció stabilitása:2 Pix
Szenzorkalibrációk a kamerák figyelembe vételével:Igen



2-RÉSZES POWER-BOT

Menet közben cserélhető dupla intelligens telep:Igen
Lengéscsillapító csúcs, terhelés redukció:4x
Cserélhető hegy:Igen
5/8″ toldóval kompatibilis:Igen



TÁMOGATOTT TRIMBLE VEZÉRLŐK

Trimble TSC3 és Trimble terepi tablet PC



KIEGÉSZÍTŐK

360-fokos prizma gyorsoldóval
Nagy-pontosságú-készlet teleptartóval, bázis prizma és két céltábla
Trimble R-sorozatú GNSS adapter



1 A pozíció megbízhatóságának négyzetes középhibája (RMSE) a következő körülmények között kerül meghatározásra: 3 panorámakép készült, 3 ismert helyzetű, alappont megbízhatóságú fotóálláspontból. Ezek 15 m oldalhosszú háromszöget alkottak 24 m-es alapvonalon, 100° szöggel. Az objektum távolsága 25 m volt, a beesési szög közel 90°. Az objektum pozíciói a TBC-vel lettek meghatározva, manuális illesztőpontokkal és teljes tájékozási opcióval, majd ez kerül összehasonlításra az objektum névleges helyzetével. Objektumként ellenőrző célpontok voltak használva. A műszer használata nincs korlátozva 25 m felett, ám a hibák növekednek nagyobb távolságokon, kisebb bázissal, vagy a fotoálláspontok rosszabb geometriája esetén.

2 A panoráma felvételeken látható és a fotópont mérésekben használt ellenőrzési pontok használata javítja a kapcsolódó fotóálláspontok tájékozását vízszintes és függőleges értelemben, stabilizálja az egész hálózatot és még jobb vízszintes és függőleges pontosságot eredményez.

3 – A normál működési mód standard panorámakép készítéséhez szükséges időt jelent, nem folyamatosat

Rövid videó a mérőrendszerről:
