Zenmuse H20 Széria

Zenmuse H20 Széria

Zenmuse H20 Széria

Általános

Súly

  • Zenmuse H20: 678±5 g
  • Zenmuse H20T: 828±5 g

Méretek

  • Zenmuse H20: 150×114×151 mm
  • Zenmuse H20T: 167×135×161 mm

Behatolás védelmi besorolás

  • IP44

Üzemi hőmérséklet

  • (-20°) – (50°) C (Hőmérséklet mérés csak (-10°) – (50°) C között áll rendelkezésre)

Tárolási hőmérséklet

  • (-20°) – (60°) C

Lézer Biztonság

  • Osztály 1M (IEC 60825-1:2014)

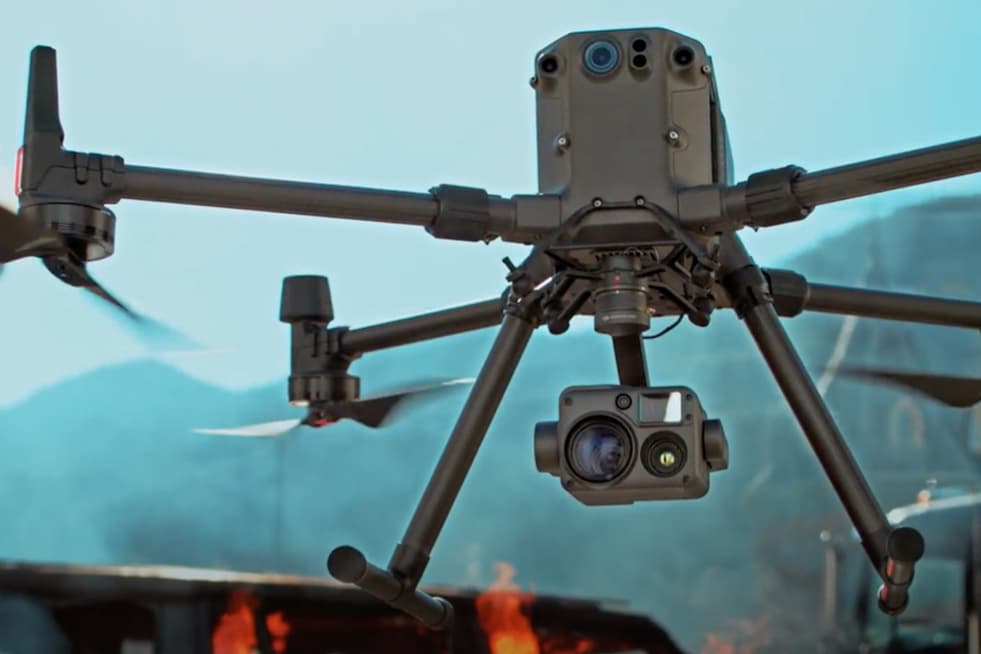

Támogatott légi jármű

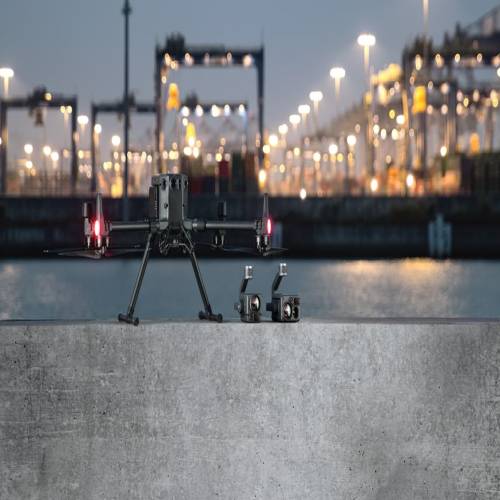

  • Matrice 300 RTK



Kategória:

Leírás

Általános

SúlyZenmuse H20: 678±5 g
Zenmuse H20T: 828±5 g
MéretekZenmuse H20: 150×114×151 mm
Zenmuse H20T: 167×135×161 mm
Behatolás védelmi besorolásIP44
Üzemi hőmérséklet(-20°) – (50°) C (Hőmérséklet mérés csak (-10°) – (50°) C között áll rendelkezésre)
Tárolási hőmérséklet(-20°) – (60°) C
Lézer BiztonságOsztály 1M (IEC 60825-1:2014)
Támogatott légi járműMatrice 300 RTK

Gimbal

Rezgési szögtartomány±0,01 °
FelszerelésLeválasztható
Vezérelhető tartományPitch: (-120°) – (+30°)
Yaw: (±320°)
Mechanikai tartományPitch: (-132,5°) – (+4,.5°)
Yaw: ±330 °
Roll: (-90°) – (+60°)

Zoom Kamera

Érzékelő1/1,7″ CMOS, 20 MP
ObjektívekDFOV: 66,6°-4°
Fókusztávolság: 6,83-119,94 mm (ekvivalens: 31,7-556,2 mm)
Apertúra: f/2,8-f/11 (normál), f/1,6-f/11 (éjszakai látvány)
Fókusz: 1 m – ∞ (szélesség), 8 m – ∞ (távolsági fénykép)
Fókuszálási üzemmódMF/AF-C/AF-S
Expozíciós üzemmódAuto, Manuális
Expozíció kompenzáció±3,0 (1/3-os lépések)
Mérési üzemmódPont mérés, középsúlyozású mérés
AE LOCKTámogatott
Elektronikus zárási sebesség1 ~ 1/8000 s
ISO tartományVideó: 100 – 25600
Fénykép: 100 – 25600
Videó felbontás3840×2160@30fps, 1920×1080@30fps
Videó formátumMP4
Videó feliratozásTámogatott
Fénykép méret5184 × 3888
Fénykép formátumJPEG

Szélesmezős kamera

Érzékelő1/2.3″ CMOS, 12 MP
ObjektívekDFOV: 82,9°
Fókusztávolság: 4.5 mm (ekvivalens: 24 mm)
Apertúra: f/2.8
Fókusz: 1 m – ∞
Expozíciós üzemmódAuto
Expozíció kompenzáció±3,0 (1/3-os lépések)
Mérési üzemmódPont mérés, középsúlyozású mérés
AE LOCKTámogatott
Zársebesség1 ~ 1/8000
ISO tartományVideó: 100 – 25600
Fénykép: 100 – 25600
Videó felbontás1920×1080@30fps
Videó formátumMP4
Videó feliratozásTámogatott
Fénykép méret4056 x 3040
Fénykép formátumJPEG

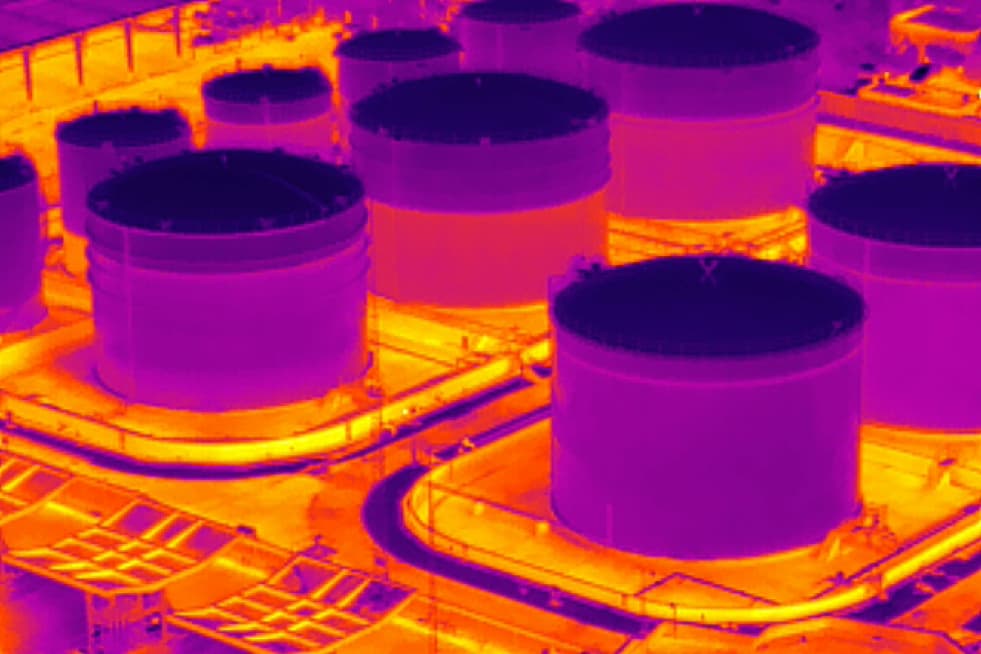

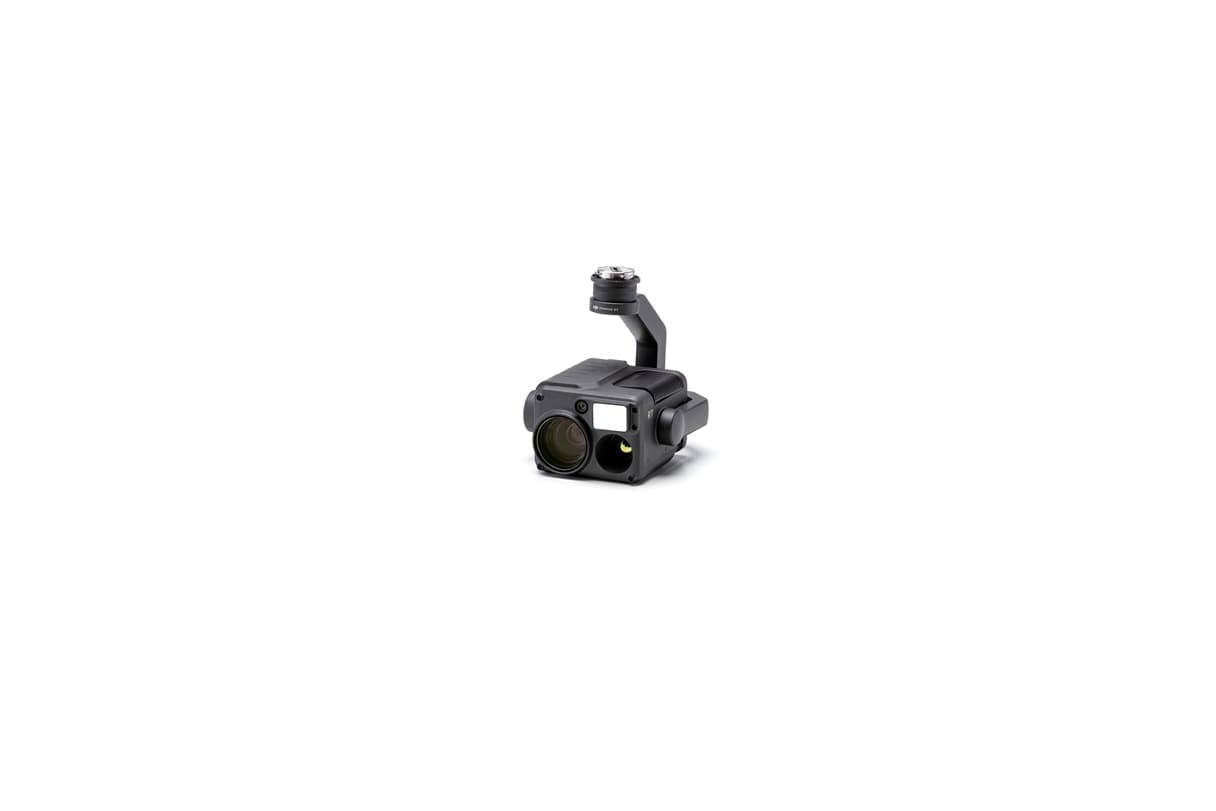

Hőkamera (Zenmuse H20T)

ÉrzékelőHűtetlen VOx Mikrobolométer
ObjektívekDFOV: 40,6°
Fókusztávolság: 13,5 mm (ekvivalens: 58 mm)
Apertúra: f/1,0
Fókusz: 5 m – ∞
Digitális zoomolás1x, 2x, 4x, 8x
Videó felbontás640×512 @ 30 Hz
Videó formátumMP4
Képfelbontás640×512
KépformátumR-JPEG (16 bit)
Képpont méret12 μm
Spektrum sáv8-14 μm
Érzékenység (NETD)≤50 mK @ f/1.0

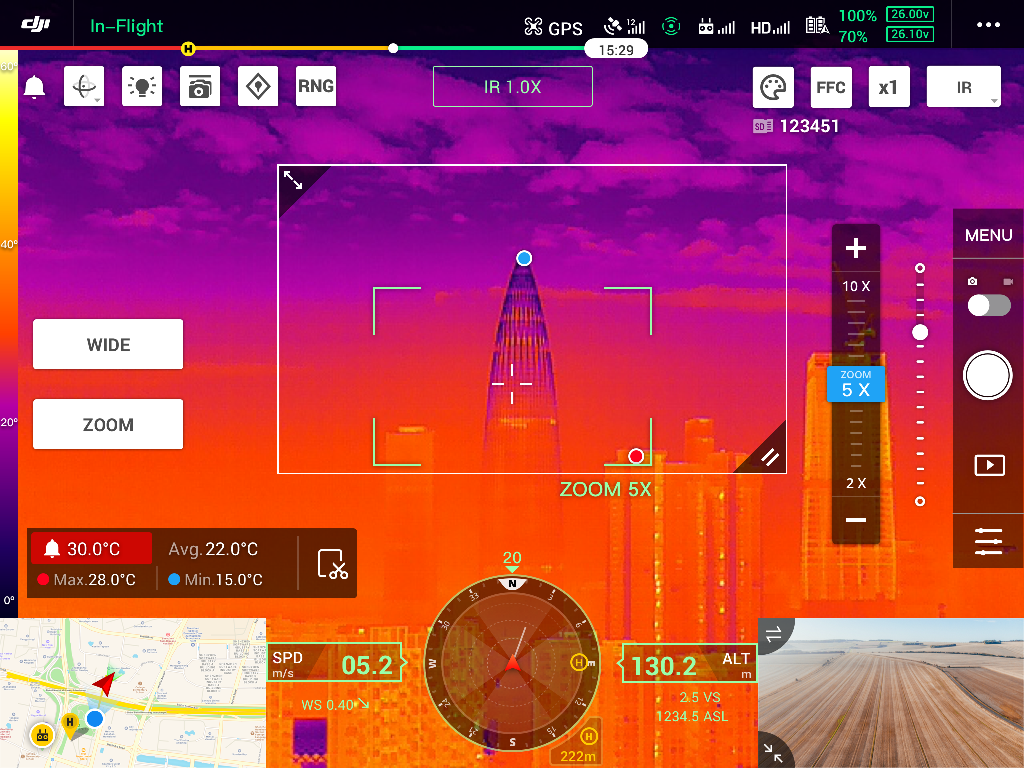

Hőmérséklet mérési módszerPont mérőóra, Terület mérés
Scene tartomány(-40 °C) – (150 °C) (nagy teljesítmény)
(-40 °C) – (550 °C) (kis teljesítmény)
Hőmérséklet riasztásTámogatott
FFCAuto/manuális
SzínskálaFehér forró/Fulgurite/Vas Piros/Forró Vas/Orvosi/sarkvidéki/Szivárvány 1/Szivárvány 2/Szín (Tint)/Fekete Forró

Lézeres távolságmérő

Hullámhossz905 nm
Érzékelési távolság3-1200 m (egy függőleges felülethez viszonyítva, ≥ 12 m átmérővel és 20% tükröződési aránnyal)
Mérési pontosság± (0,2 m + D×0.15%)
D a távolság egy függőleges felülettől

Tulajdonságok

Hibrid optikai zoom23×(DFOV:4°,EQV:556,2mm)
Max. zoom200×(DFOV:0,5°,EQV:4800mm)
Egy kattintásos rögzítésEgy kattintással egyszerre lementhető a videó, illetve 3 kamera képe (zoomoló, széles és hőkamera)
CélzópontA széles/hő kamera nézetre történő két kattintás hatására a rendszer automatikusan a gimbalhoz mozog az érdeklődés pontjára fókuszálásához
High-res Grid képA széles látószögű kamera élőképén kijelölt tárgyról a zoom kamera automatikusan elment egy sorozat 20MP-es képet. Ezek a képek elmentésre kerülnek a széles látószögű képpel, amelyet nagyobb részletességgel meg lehet tekinteni.

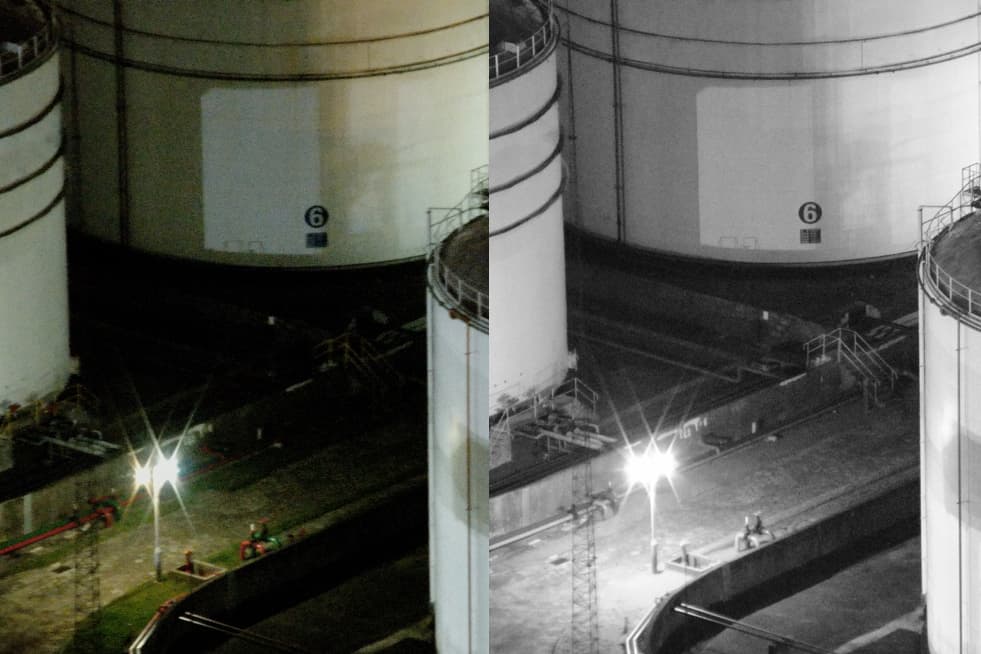

Éjszakai kameramódTámogatott (zoom kamera)
IdőbélyegzőTartalmazza a GPS, a dátum és az idő adatokat

Tárolás

Támogatott SD kártyaMicroSD kártya (Max. kapacitás: 128 GB, 3-as UHS-1 sebesség fokozat szükséges)
Támogatott fájl rendszerekFAT32 (≤ 32 GB), exFAT (> 32 GB)
Ajánlott Micro SD kártyákTOSHIBA EXCERIA PRO 32GB micro SD HC II
SanDisk_Extreme PRO_32GB_3_A1_micro SD V30 HC I
TOSHIBA EXCERIA PRO 64GB micro SD XC II
SanDisk_Extreme PRO_64GB_3_A2_micro SD V30 XC I
SAMSUNG_EVO_128GB_micro SD 3 XC I
TOSHIBA EXCERIA M303E 32GB micro SD HC I
TOSHIBA EXCERIA M303E 64GB micro SD XC I
TOSHIBA EXCERIA M303E 64GB micro SD XC I
TOSHIBA EXCERIA M303 128GB micro SD XC I
SAMSUNG_EVO_64GB_micro SD 3 XC I
